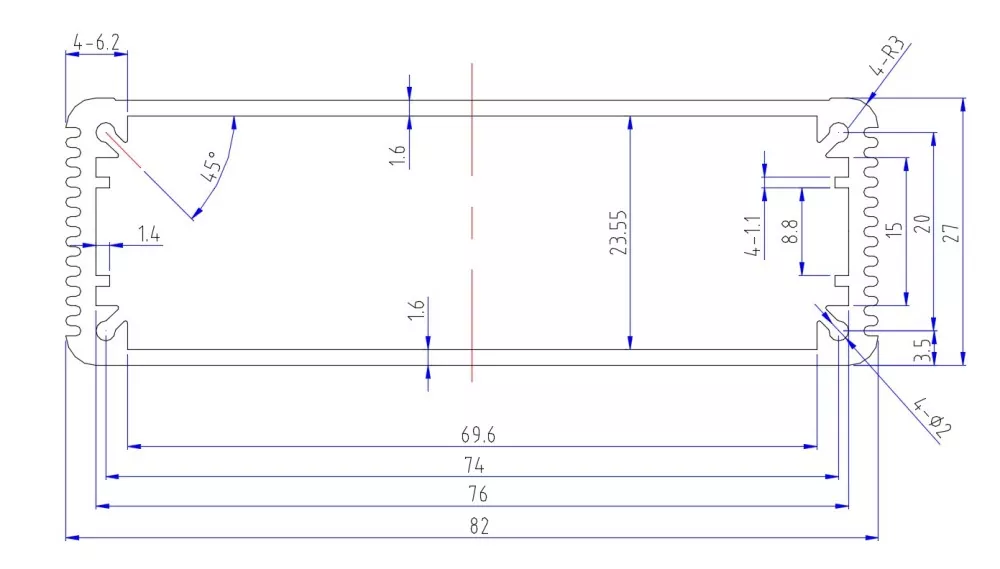

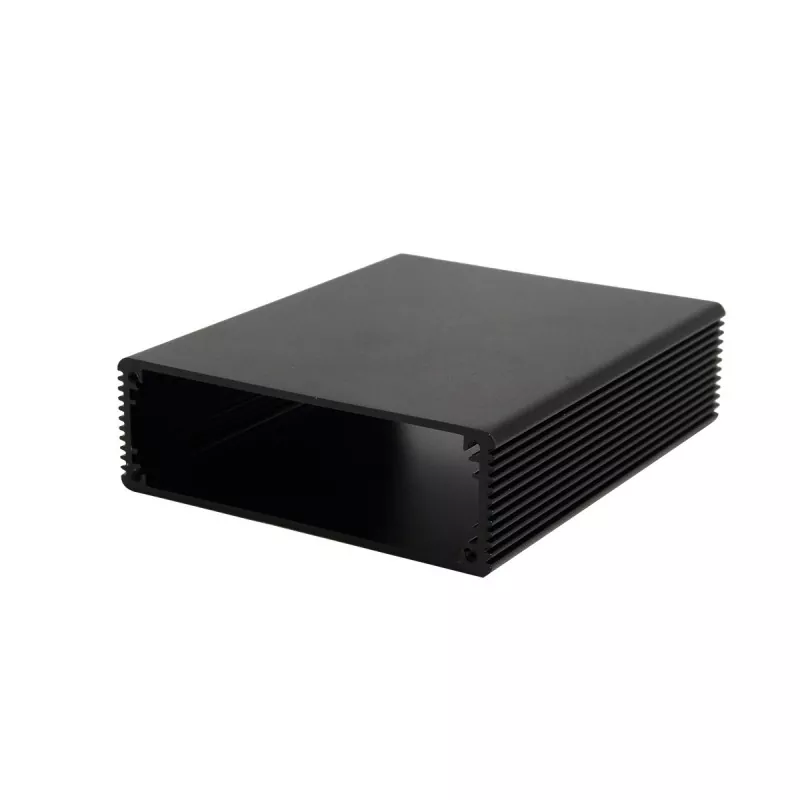

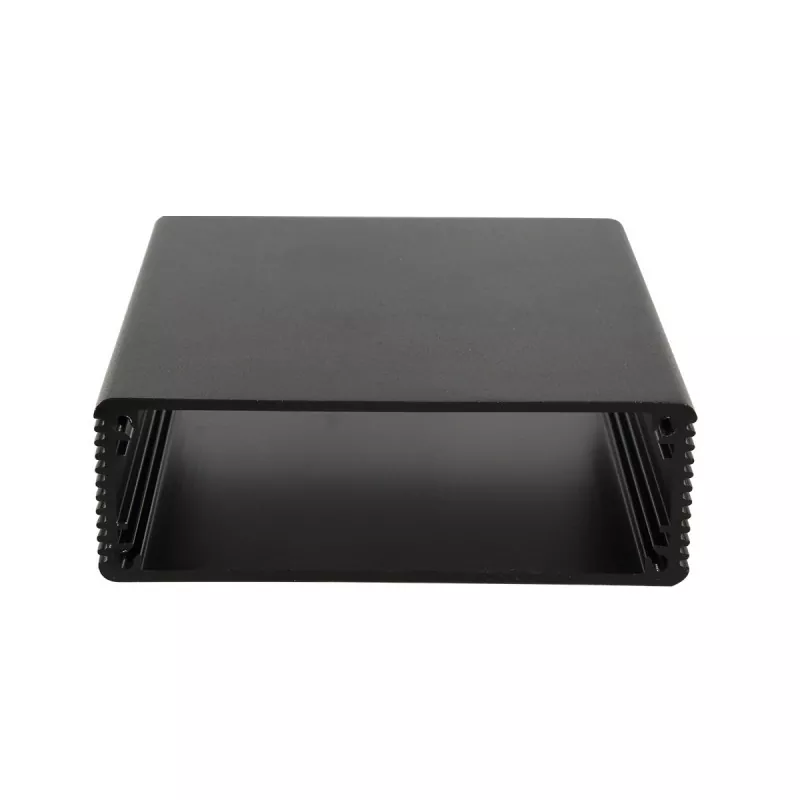

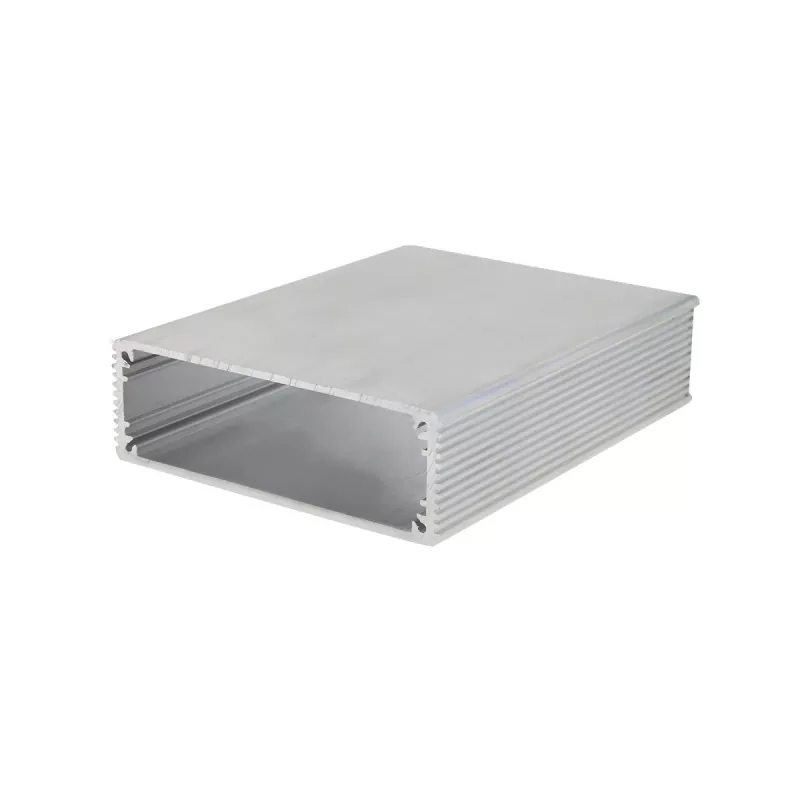

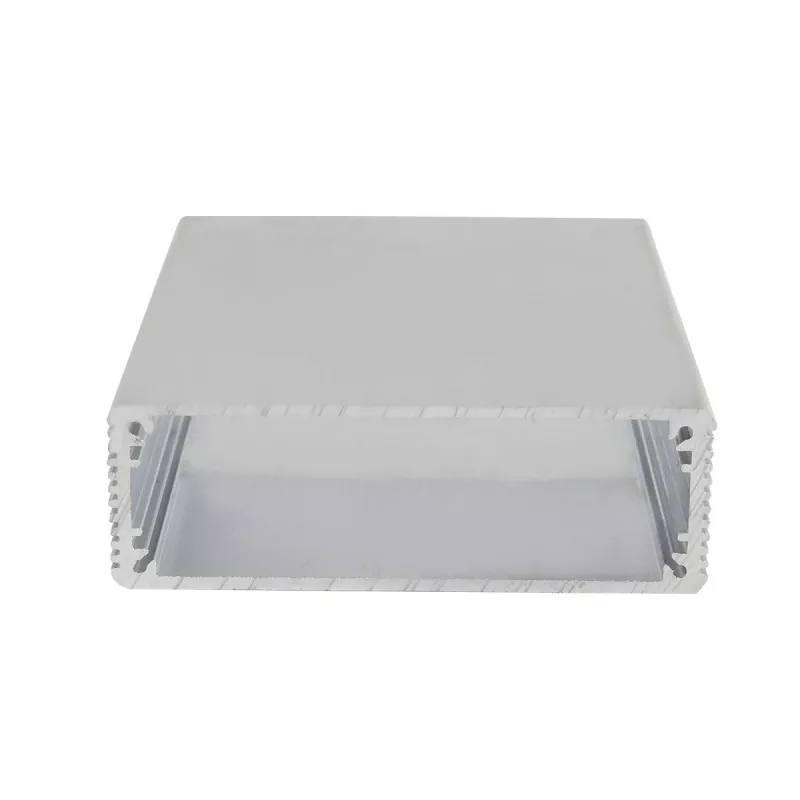

82 × 27 mm alumiinikotelo viestintä- ja elektroniikkaohjausmoduulille

82 mm:n leveys tarjoaa runsaasti sivuttaistilaa piirilevyille, liittimille ja elektronisille komponenteille, kun taas 27 mm:n korkeus varmistaa kompaktin, matalaprofiilisen rakenteen. Tästä syystä tämä kotelo sopii erityisen hyvin elektronisille moduuleille, jotka vaativat laajan sivuttaisen piirilevyasettelun, mutta jotka eivät sisällä tilaa vieviä, korkeita komponentteja. 82 × 27 mm:n alumiinikotelo viestintä- ja elektroniikkaohjausmoduulille käytetään ensisijaisesti viestintämoduuleissa, elektronisissa liitäntämoduuleissa, signaalin muunnosmoduuleissa, tiedonkeruumoduuleissa ja pienimuotoisissa teollisuuden ohjausmoduuleissa.

Tärkeimmät edut

1. Runsaasti sivuttaista asettelutilaa

82 mm:n leveys sopii elektronisiin tuotteisiin, jotka vaativat laajan PCB-asennusalueen, ja helpottaa liittimien, riviliittimien ja muiden ulkoisten liitäntöjen sijoittamista kotelon päihin.

Moduuleissa, joissa on useita liitäntöjä, laaja poikkileikkaus mahdollistaa joustavan liitäntäjärjestelyn.

2. Sopii ohuille elektronisille laitteille

27 mm:n korkeus auttaa minimoimaan laitteen kokonaispaksuuden samalla, kun se tarjoaa enemmän sisätilaa kuin erittäin ohuet tekniset tiedot.

Tämä rakenne sopii tavallisiin piirilevyihin ja kohtalaisen kokoisiin komponentteihin, joten se on ihanteellinen viestintä- ja ohjauslaitteille, joilla on tietyt paksuusrajoitukset.

3. Integroitu piirilevy ja liitännän asennus

Alumiiniprofiilirunko voidaan työstää vastaamaan piirilevyn mittoja ja laitteen pituutta, ja siinä on leikkaukset liitäntöjä varten, asennusreiät ja kierrereiät, jotka on räätälöity tietyn tuoterakenteen mukaan.

Tämä mahdollistaa piirilevyjen, liittimien, liittimien, merkkivalojen ja muiden komponenttien integroinnin yhteen kompaktiin alumiinikoteloon.

4. Mukautuva eri moduulipituuksiin

Alumiiniprofiilin käyttäminen päärakenteena mahdollistaa leikkaamisen haluttuun pituuteen; yhdessä päätylevyjen ja kiinnittimien kanssa se muodostaa täydellisen kotelon, joka sopii eripituisille piirilevyille ja elektroniikkamoduuleille.

Sovellettavat tuotteet ja sovellusalueet

Viestintämoduulit

82 × 27 mm:n profiili sopii hyvin viestintäelektroniikkamoduuleille, jotka vaativat runsaasti PCB-asettelutilaa, mutta joilla on myös rajoituksia laitteen paksuudelle.

Sovellettavia tuotteita ovat:

• Tietoliikennerajapintamoduulit
• Tietoliikennemoduulit
• Viestinnän muunnosmoduulit
• Signaaliliitäntämoduulit
• Sulautetut viestintämoduulit

Nämä tuotteet vaativat tyypillisesti piirilevyjen, tietoliikenneliitäntöjen, liittimien ja ilmaisinkomponenttien asennuksen rajoitettuun tilaan. 82 × 27 mm:n mitat tasapainottavat sivuttaista asettelutilaa kokonaispaksuuden kanssa.

Elektroniset rajapinnat ja signaalinmuunnosmoduulit

Useita liitäntöjä tai signaalin muuntamista vaativille elektronisille moduuleille 82 mm:n leveys tarjoaa runsaasti tilaa liitäntäasettelulle, kun taas 27 mm:n korkeus säilyttää kompaktin laiterakenteen.

Sovellettavia tuotteita ovat:

• Käyttöliittymän muunnosmoduulit
• Signaalin muunnosmoduulit
• Tiedonsiirtomoduulit
• Teollisuuden tietoliikenneliitäntämoduulit
• Signaalinkäsittelymoduulit

Tiedonhankintamoduulit

Tiedonkeruumoduulit vaativat tyypillisesti piirilevyjen, liittimien, liittimien ja niihin liittyvien elektronisten komponenttien asennuksen. 82 × 27 mm:n profiili sopii tiedonkeruulaitteisiin, joissa on merkittävä sivuttainen asettelu, mutta joiden sisäisten komponenttien korkeus on rajoitettu.

Sovellettavia tuotteita ovat:

• Tiedonkeruumoduulit
• Pienen mittakaavan tietojenkäsittelymoduulit
• Anturin dataliitäntämoduulit
• Teolliset tiedonkeruulaitteet

Pienet teollisuuden elektroniset ohjausmoduulit

Pienille elektroniikkamoduuleille, jotka on suunniteltu asennettavaksi teollisuuslaitteiden tai ohjausjärjestelmien sisään, 82 × 27 mm:n profiili toimii ihanteellisena ohuena alumiinikoteloratkaisuna.

Sovellettavia tuotteita ovat:

• Pienet ohjausmoduulit
• I/O-liitäntämoduulit
• Elektroniset ohjausmoduulit
• Teolliset signaalinkäsittelymoduulit
• Sulautetut ohjauslaitteet

Tekniset tiedot

Todellinen alumiiniseoslaatu, profiilin seinämän paksuus, sisämitat, tuotteen pituus ja koneistustoleranssit on vahvistettava profiilin ja tuotepiirustusten perusteella.

Räätälöidyt koneistuspalvelut

Valmistusominaisuudet

Boyuanilla on yli 20 vuoden kokemus alumiinikotelo- ja alustateollisuudesta, sillä on noin 10 000 neliömetrin tehdas, ja sillä on noin 300 sarjaa tavallisia (avoimia) muotteja. Suurin osa näiden alumiinikoteloiden tuotantoprosesseista suoritetaan talon sisällä, mukaan lukien alumiiniprofiilien leikkaus, CNC-työstö, poraus, kierteitys, pintakäsittely, laserkaiverrus, silkkipainatus, tarkastus ja kokoonpano.

Tehdas käyttää pääasiassa 3-akselista CNC-työstöä. Asiakkaan piirustusten perusteella voimme koneistaa leikkauksia liitäntöihin, asennusreikiin, kierrereikiin ja muihin ei-standardeihin rakenteellisiin ominaisuuksiin. Tietyt pintakäsittelyprosessit, kuten anodisointi, ulkoistetaan tuotekohtaisten vaatimusten perusteella.

Tuotetyypit eivät sovellu

Koska 27 mm profiilin poikkileikkaus on matala, vaaditaan huolellista valintaa tuotteissa, joilla on merkittäviä sisäkorkeusvaatimuksia.

Suosittelemme varmistamaan seuraavan tyyppisten komponenttien sisäisen tilan saatavuuden ennen valintaa:

• Korkeat tehomoduulit
• Isot muuntajat
• Korkeat releet
• Monikerroksiset pystysuorat piirilevyt
• Korkeat liittimet
• Elektroniset komponentit vaativat huomattavan sisäisen välyksen

Jos ensisijainen rajoitus on sisäkorkeus mieluummin kuin piirilevyn leveys, alumiinikotelo, jonka profiili on korkeampi, tulee valita komponenttien todellisten mittojen perusteella.

Näyte- ja hankintatuki

Ennen 82 × 27 mm:n alumiinikotelon viestintä- ja elektroniikkaohjausmoduulin massatuotantoa voimme viimeistellä kotelon rakenteen, koneistusmitat ja liitäntäpaikat tuotetarpeidesi perusteella.

Suosittelemme antamaan seuraavat tiedot tiedustelussa:

• Tuotteen mittavaatimukset
• Vaadittu kotelon pituus
• Piirilevyn mitat ja asennuspaikat
• Työstöä vaativien liitäntöjen tyypit ja sijainnit
• Asennusreikien ja kierrereikien tekniset tiedot
• Pintakäsittely ja väritoiveet
• Logo- ja merkintävaatimukset
• Arvioitu tilausmäärä
• 2D-piirustukset tai 3D-mallit (jos saatavilla)

Jos täydellisiä piirustuksia ei ole vielä saatavilla, voit antaa tuotteen mitat, piirilevyn mitat ja asennusvaatimukset, jotta voimme määrittää sopivan koneistussuunnitelman.

Workshop Show

FAQ

K: Mihin tuotteisiin 82 × 27 mm:n alumiinikotelo viestintä- ja elektroniikkaohjausmoduulille sopii?

V: Se soveltuu ensisijaisesti ohuille viestintämoduuleille, elektronisille liitäntämoduuleille, signaalin muunnosmoduuleille, tiedonkeruumoduuleille ja pienikokoisille teollisuuden elektronisille ohjausmoduuleille.

K: Sopiiko 82 × 27 mm:n kotelo PCB-asennukseen?

V: Kyllä. 82 mm:n leveys tarjoaa runsaasti tilaa sivusuuntaiselle piirilevyasettelulle; Kuitenkin PCB:n erityismitat, jotka voidaan sovittaa, on vahvistettava profiilin todellisiin sisämittoihin nähden.

K: Voiko 82 × 27 mm alumiinikotelon pituutta mukauttaa?

V: Kyllä. Kotelo voidaan leikata mittojen mukaan ja koneistaa piirilevyn, sisäisten elektronisten komponenttien ja lopullisen laitteen mittojen mukaan.

K: Voidaanko tietoliikenneliitäntöjen ja liittimien aukot koneistaa?

V: Kyllä. Ominaisuudet, kuten tietoliikenneliitännät, liittimet, liittimet, asennusreiät ja kierrereiät voidaan työstää tuotepiirustusten mukaan.

K: Voidaanko logoja käyttää?

V: Kyllä. Logot ja tuotemerkinnät voidaan kiinnittää laserkaiverruksella tai silkkipainolla tuotevaatimuksista riippuen.
