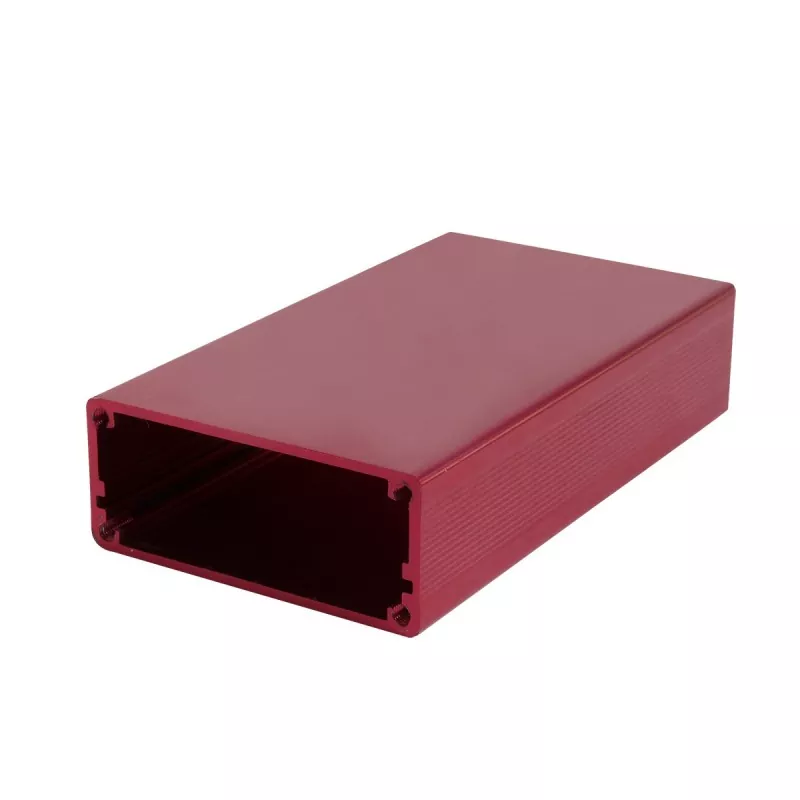

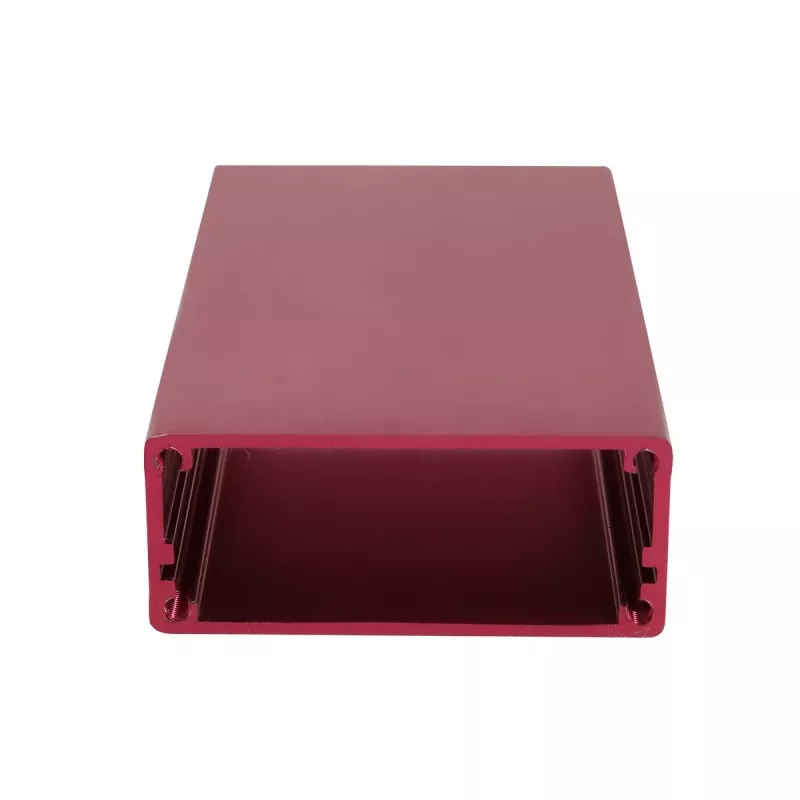

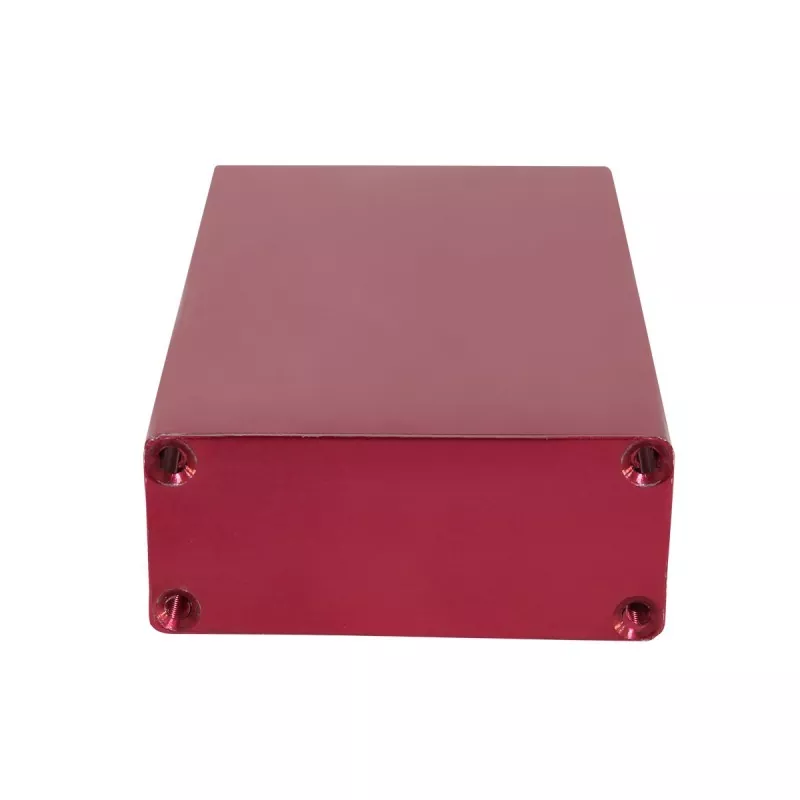

57 × 24 mm alumiininen instrumenttikotelo mittauslaitteille

57 × 24 mm:n alumiininen mittauslaitteiden runko leikataan tarvittavaan pituuteen ja täydennetään päätylevyillä, CNC-työstyksellä ja vastaavilla prosesseilla. Sisäiset korttipaikat mahdollistavat piirilevyn liukumisen ja kiinnittämisen ilman ylimääräisiä ruuveja, mikä tarjoaa kokoamisnopeuden, jota muut kotelotyypit eivät pysty vastaamaan.

Muovikoteloihin verrattuna alumiinirunko tarjoaa paremman rakenteellisen lujuuden ja metallipinnan ja tukee CNC-koneistettuja liitäntöjä, asennusreikiä, kierrereikiä, SMA-antennin reikiä ja lämmönpoistoaukkoja. Boyuan Hardware, jolla on yli 20 vuoden kokemus ja ~10 000 ㎡ tehdas, tarjoaa leikkauksen, CNC:n, porauksen, kierteityksen, pintakäsittelyn, laserkaiverruksen, silkkipainon, tarkastuksen ja kokoonpanon.

Tuotteen ominaisuudet

01 | 57 × 24 mm leveä ja ohut muotoilu

57 mm leveä × 24 mm korkea poikkileikkauskoko tarjoaa runsaasti pakkaustilaa elektronisille laitteille.

57 mm:n leveys on leveämpi kuin tavalliset 52–55 mm:n tekniset tiedot, ja se sopii suurempiin piirilevyasetteluihin ja tukee useampia vierekkäisiä toimintomoduuleja ja liitäntäsuunnittelua, mikä täyttää monikanavaisen tulo-/lähtöasetteluvaatimukset. 24 mm:n korkeus säilyttää ohuen laitteen ulkonäön samalla, kun se tarjoaa runsaasti komponenttien asennustilaa, johon mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (yleensä 18-22 mm korkeita), releitä ja keskikorkeita komponentteja, mikä tukee suhteellisen monimutkaisten piirijärjestelmien integrointitarpeita.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 57 × 24 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, teholiitännät, SMA-antenniliitännät jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• Asennusreiät ja seinäkiinnitysreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

57×24mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 57 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä ja pidentää laitteen käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

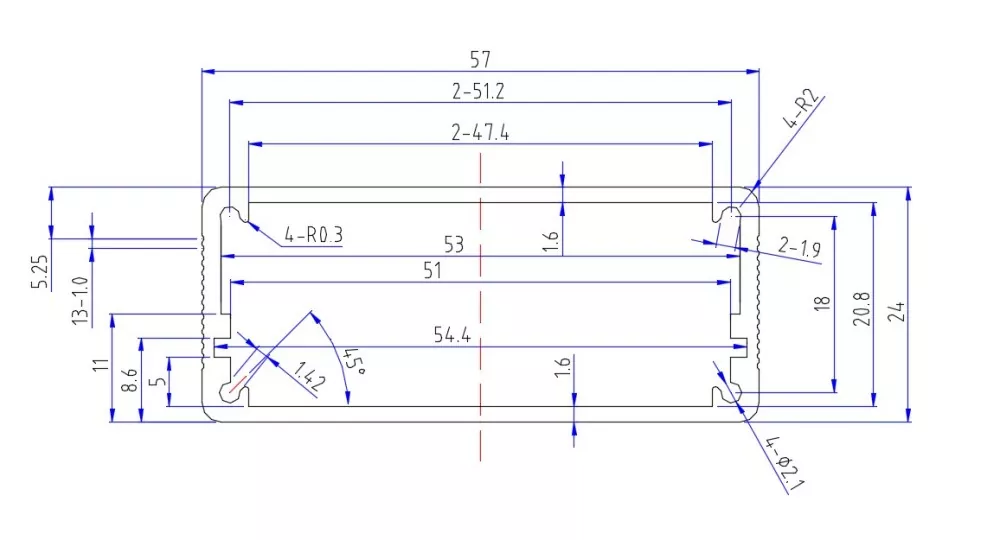

57 × 24 mm alumiinikotelon tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 57 × 24 mm:n alumiinikotelo sopii?

57 × 24 mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan – 57 mm:n leveyteen mahtuu suurempia piirilevyjä ja useampia vierekkäisiä toimintomoduuleja; 24 mm korkeus säilyttää ohuen ulkonäön ja tarjoaa runsaasti sisätilaa. Tätä spesifikaatiota käytetään laajalti instrumenteissa ja mittareissa, tehoviestinnässä, metrotekniikassa, lääketieteellisissä laitteissa, kaiutinjärjestelmissä ja muilla teollisuudenaloilla.

1. Instrumentit, mittarit ja mittauslaitteet

57×24mm on ihanteellinen pakkausratkaisu instrumenteille ja mittarituotteille:

• Digitaaliset tasot/digitaaliset kaltevuusmittarit
• Laite- ja mittarikotelot
• Tiedonkeruuvälineet
• Signaaligeneraattorin kotelot
• Tehoanalysaattorit
• Testauslaitteet
• Tarkkuusmittalaitteet

Miksi 57×24mm sopii instrumenteille ja mittareille? 57 × 24 mm on klassinen kokospesifikaatio mittauslaitteille, kuten digitaalisille tasoille ja kaltevuusmittareille – monet markkinoilla olevat digitaaliset tasot (kuten LXR-T600/T800/T1000/T1200) käyttävät 57 × 24 mm:n alumiiniseoskoteloita. 57 mm:n leveyteen mahtuu suuret LCD-näytöt ja mittauspiirilevyt, 24 mm:n korkeus tarjoaa mukavan otteen paksuuden ja alumiiniseoskotelo tarjoaa erinomaisen iskun- ja vääntökestävyyden varmistaen mittaustarkkuuden.

2. GPS/GPRS ja paikannusseurantalaitteet

• GPS/GPRS-moduulikotelot
• Ajoneuvojen GPS-seurantalaitteet
• Omaisuuden paikannus- ja seurantalaitteet
• Ulkoasennusmoduulit
• Pienet elektroniset kytkentärasiat

Miksi 57×24mm sopii GPS-seurantaan? GPS-seurantalaitteet tarvitsevat laajemman PCB-asettelun GPS-moduulien, viestintämoduulien, antennien ja akkujen sijoittamiseksi. 57 mm leveys tarjoaa runsaasti asennustilaa ja 24 mm paksuus sopii piiloon ajoneuvojen tai laitteiden sisään.

3. Viestintämoduulit ja langattomat laitteet

• Viestintämoduulit
• Langattomat alustat
• Signaalin muunnosmoduulit
• Signaalivahvistimen kotelot
• Langattomat alustapäätteet
• Tiedonsiirtomoduulit
• Videopalvelimet
• Reitittimet, langattomat vastaanottimet

4. Suojakotelot ja häiriönestosovellukset

57×24mm alumiinikotelo voi toimia hyvänä sähkömagneettisena suojausratkaisuna:

• Elektroniset suojakotelot
• Häiriönestolaitteiden kotelot
• Korkeataajuinen moduulisuojaus
• Tarkkuussuojakotelot

Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, joka estää tehokkaasti sähkömagneettisia häiriöitä.

5. Virtamoduulit

• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• Hakkurivirtalähdemoduulit

6. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• I/O-laajennusmoduulit
• Automaatio-ohjauslaitteet

7. Lääketieteelliset laitteet

• Lääketieteellisten laitteiden kotelot
• Moduulien testaus
• Valvontalaitteiden moduulit
• Kannettavat lääketieteelliset instrumentit

8. Yleisäänentoisto- ja äänilaitteet

• Yleisäänentoistojärjestelmän laitteet
• Vahvistinpiirit
• Äänilaitteet

Mukautettu parametri

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

57×24mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 57 × 24 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + asennusreiät + kierrereiät + lämmönpoistoraot + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos piirilevysi leveys on lähellä 57 mm

57 × 24 mm on ihanteellinen valinta – 57 mm:n leveys tarjoaa enemmän piirilevyn reititystilaa ja enemmän vierekkäistä liitäntäasettelua, ja se on leveämpi kuin tavalliset 52–55 mm:n tekniset tiedot.

Jos laitteesi on instrumentti- tai mittarituote

57×24mm on klassinen määritys digitaalisille tasoille, kaltevuusmittareille, testauslaitteille ja muille mittauslaitteille. 57 mm leveyteen mahtuu suuria näyttöjä, ja 24 mm paksuus tarjoaa mukavan otteen.

Jos laitteesi sisältää keskikorkeita osia

24 mm korkeuteen mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (18-22 mm), releitä ja keskikorkeita komponentteja, jotka sopivat elektronisiin laitteisiin, jotka vaativat tietyn sisäisen pystytilan.

Jos laitteesi tarvitsee ohuen ulkonäön

24 mm:n korkeus säilyttää ohuen ulkonäön ja tarjoaa samalla runsaasti sisätilaa tasapainottaen estetiikkaa ja toiminnallista täydellisyyttä.

Jos tarvitset yhteensopivuutta useiden liitäntöjen kanssa

57 mm:n leveys tukee useiden liitäntöjen, kuten RJ45:n, lentoliitäntöjen, BNC-, USB- ja SMA-antenniliitäntöjen, vierekkäistä asettelua, jotka sopivat monipuolisia liitäntöjä vaativiin viestintä- ja mittauslaitteisiin.

Jos laitteesi tarvitsee hyvää lämmönpoistoa

Alumiiniseoskotelolla on erinomainen lämmönjohtavuus. Yhdessä 57 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 57×24mm alumiinikotelo sopii?

57×24mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan. Keskeisiin sovelluksiin kuuluvat instrumentit ja mittarit (digitaaliset tasot, kaltevuusmittarit), GPS/GPRS-moduulit, tietoliikennemoduulit, suojakotelot, ajoneuvojen virtalähdekotelot, videopalvelimet, langattomat alustat, invertterikotelot, lääketieteelliset laitteet, yleisäänentoistojärjestelmät jne. 57 mm:n leveys tarjoaa runsaasti PCB-asettelutilaa, ja 24 mm:n komponentit ylläpitävät keskikorkeaa ulkonäköä.

2. Onko kotelon pituus 57 × 24 mm?

Nro 57×24mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 57 × 24 mm alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 24 mm:n korkeudessa sovittaa elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 18-22 mm korkeita, ja 24 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Mitä eroa on 57 mm leveydellä ja 52-55 mm:llä?

57 mm on leveämpi kuin tavalliset 52–55 mm:n tekniset tiedot, ja se sopii suurempiin piirilevyihin tai useampaan rinnakkaiseen liitäntäasetteluun, mikä sopii erityisesti laitteille, jotka vaativat leveämpiä piirilevyjä tai monikanavaisia ​​tulo-/lähtöliitäntöjä.

6. Onko 57×24mm sopiva digitaalisille vaakoille?

Erittäin sopiva. Monet markkinoiden digitaaliset tasot (LXR-T600/T800/T1000/T1200) käyttävät 57 × 24 mm:n alumiiniseoskoteloita, mikä tekee siitä klassisen koon eritelmän tällä alalla.

7. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaisesti auttaakseen laitteita haihduttamaan lämpöä.

8. Voidaanko SMA-antenniliitäntöjä koneistaa?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 57 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

Tietoja Boyuan-laitteistosta

Boyuan Hardware on keskittynyt alumiinikotelo- ja alumiinirunkoteollisuuteen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantolaitoksella tarjoten räätälöityjä alumiinikoteloiden työstöjä.

Vakiokokoisesta 57 × 24 mm alumiiniprofiilista CNC-koneistettuun valmiiseen elektroniikkakoteloon voimme koneistaa asiakkaan tuotevaatimusten mukaan.

Jos etsit 57×24mm alumiinista mittauslaitteistoa, voit lähettää piirilevyn mitat, tuotepiirustukset tai 3D-mallit.
