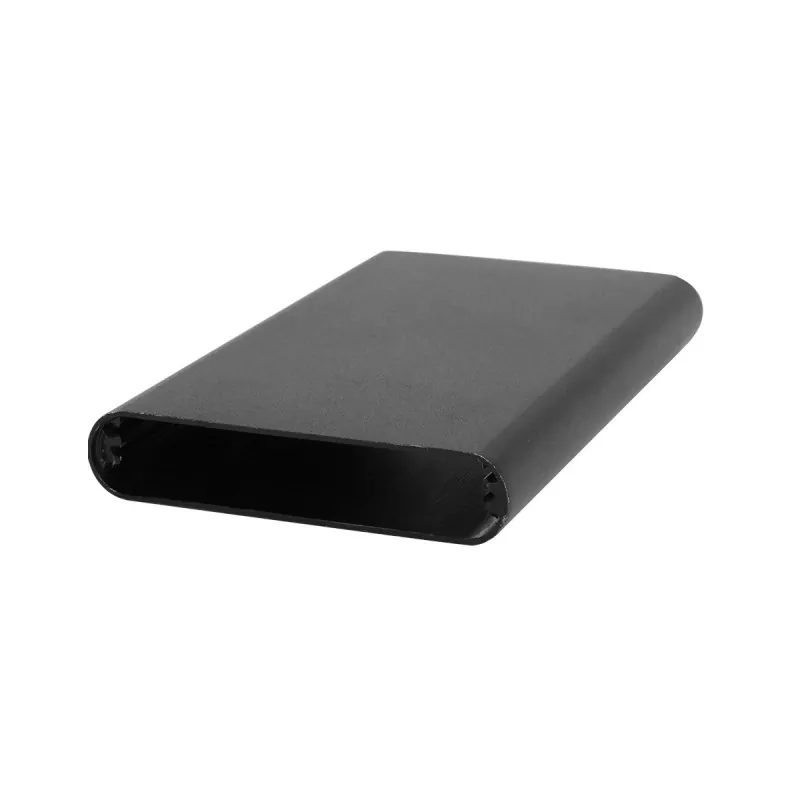

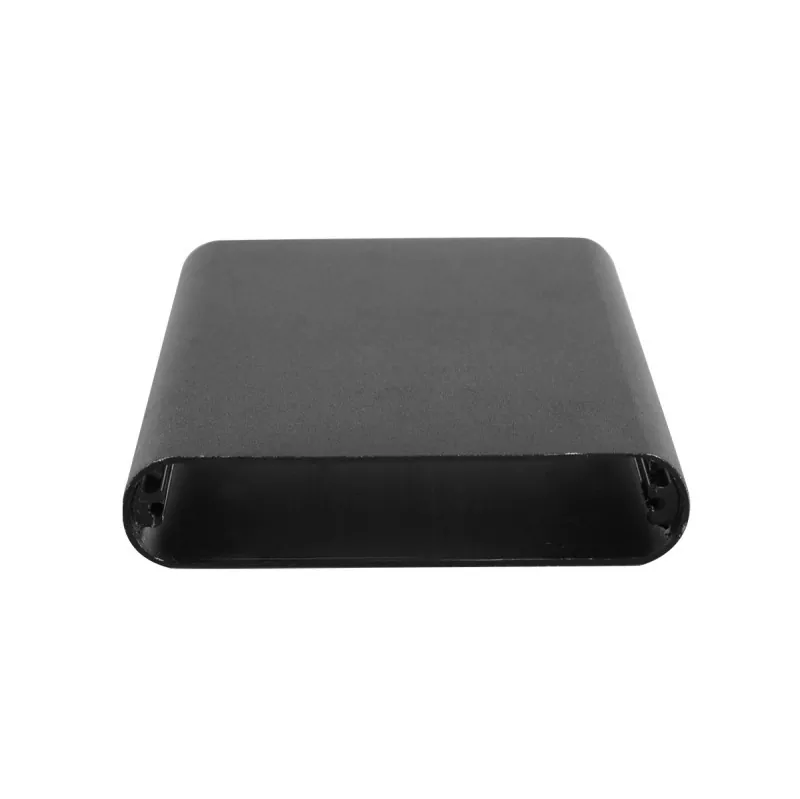

61 × 13 mm ohut alumiiniprofiilikotelo

61 × 13 mm ohut alumiiniprofiilikotelo on muodostettu alumiiniprofiilin suulakepuristamalla, ja siinä on kiinteä päärungon poikkileikkauskoko. Se voidaan leikata laitteen todellisen pituuden mukaan, ja lopullinen kokoonpano suoritetaan päätylevyjen, CNC-koneistuksen ja muiden tukiprosessien avulla. Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Kotelon sisäpuoli on suunniteltu tavallisilla piirilevykorttipaikoilla, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

61 mm:n leveys tarjoaa runsaasti PCB-asettelutilaa, johon mahtuu isommat piirilevyt ja monikanavaliitännät vierekkäin; 13 mm:n erittäin ohut korkeus antaa laitteelle lähes korttimaisen profiilin, mikä tekee siitä yhden alan ohuimmista alumiinikoteloista. Tämä spesifikaatio sopii erityisen hyvin LED-valaistusmoduuleille, ultraohuille virtasovittimille, dekoodereille, reitittimille, viestintämoduuleille, drone-lisävarusteille, kannettaville instrumenteille ja muille erittäin ohuille elektronisille laitteille, joilla on äärimmäisiä paksuusvaatimuksia.

Keskeiset edut

01 | 61 × 13 mm erittäin leveä ja erittäin ohut muotoilu

61 mm leveä × 13 mm korkea poikkileikkauskoko tarjoaa erittäin ohuen pakkausratkaisun erittäin ohuille elektronisille laitteille.

61 mm:n leveys on leveämpi kuin tavalliset 52–58 mm:n tekniset tiedot, ja se sopii suurempiin piirilevyasetteluihin ja tukee useampia vierekkäisiä toimintomoduuleja ja liitäntäsuunnittelua. 13 mm:n ultraohut korkeus on yksi ohuimmista tällä hetkellä saatavilla olevista alumiinikoteloiden teknisistä ominaisuuksista, mikä antaa laitteille korttimaisen erittäin ohuen profiilin ja parantaa huomattavasti tuotteiden laatua ja teknologista vetovoimaa.

02 | Optimoitu LED-valaistusmoduuleille

61×13mm on klassinen LED-valaistusmoduulien koko. Monien markkinoilla olevien LED-helmimoduulien (kuten 3-helmen 2835 SMD-moduulien) vakiokoko on täsmälleen 61 × 13 mm, kun käytetään alumiinisubstraattia alumiiniseoskotelolla tehokkaan lämmönpoiston saavuttamiseksi. 13 mm:n erittäin ohuen korkeuden ansiosta LED-moduuli voidaan upottaa helposti valoaukoihin, valonauhoihin tai valaistuslaitteisiin ilman, että se vie ylimääräistä tilaa.

03 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

04 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

05 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 61 × 13 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, Type-C, DC-virtaliitännät, riviliittimet jne.)
• Merkkivaloreiät
• Napin reikiä
• Asennusreiät ja asennusreiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistorakenteet
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

06 | Pituus mukautettavissa tuotteen mukaan

61×13mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

07 | Tehokas lämmönpoistoteho

Alumiiniseoksen lämmönjohtavuus on noin 200 W/(m·K), kymmeniä kertoja muoviin verrattuna, ja se voi johtaa nopeasti lämpöä ulos laitteesta. Ultraohuille laitteille, joissa on suuri lämmöntuotto, kuten LED-valaistusmoduuleissa ja virtalähteissä, alumiinikotelo itsessään on tehokas jäähdytyselementti, joka pidentää tehokkaasti elektronisten komponenttien käyttöikää.

08 | Kevyt ja tukeva, sopii ulkokäyttöön ja mobiililaitteisiin

Valmistettu ilmailuluokan 6063 alumiinista, ja siinä yhdistyvät keveysominaisuudet (tiheys vain kolmasosa teräksestä) korkeaan lujuuteen (vetolujuus jopa 180-260 MPa) sekä erinomainen iskunkestävyys ja muodonmuutoskestävyys. Pinta on anodisoitu/hiekkapuhallettu, mikä tarjoaa korroosionkestävyyden ja naarmuuntumisen kestävyyden ja pystyy mukautumaan kosteaan, pölyiseen ja muihin monimutkaisiin ympäristöihin. Tämä ominaisuus tekee 61 × 13 mm:n alumiinikotelosta erityisen sopivan droneille, kädessä pidettäville instrumenteille ja muille ulkona pidettäville mobiililaitteille, joilla on kaksi vaatimusta: "kevyt + tukeva".

09 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäkövaikutuksia, jotka antavat ultraohuille laitteille hienostuneemman tuotteen koostumuksen.

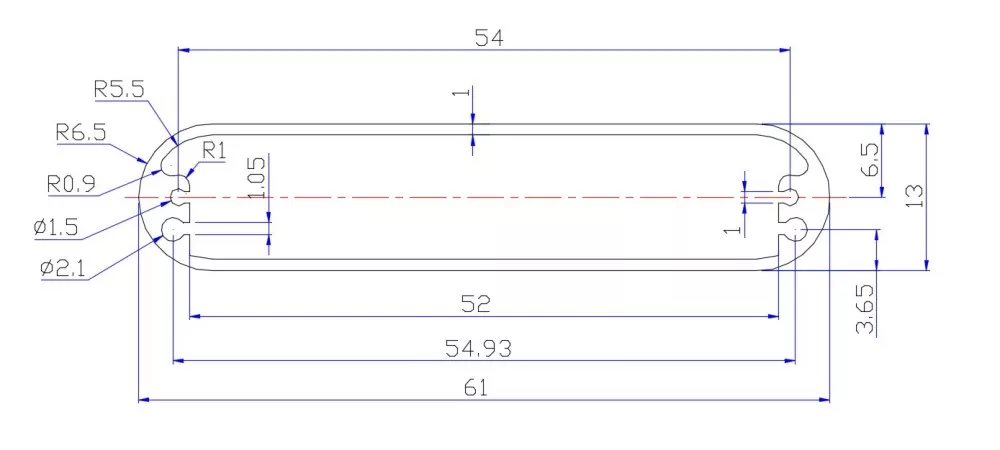

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin tämä alumiinikotelo sopii?

61 × 13 mm kuuluu erittäin leveiden ja erittäin ohuiden alumiinikoteloiden luokkaan – 61 mm:n leveyteen mahtuu suurempia piirilevyjä ja useampia vierekkäisiä toimintomoduuleja; 13 mm korkeudella saavutetaan korttimainen erittäin ohut profiili. 13 mm:n erittäin ohut korkeus on tämän eritelmän ydinominaisuus, mikä tekee siitä yhden alan ohuimmista alumiinikoteloista.

1. LED-valaistusmoduulit

61×13mm on erittäin klassinen kokomääritys LED-valaistusmoduulien alalla:

• LED-helmimoduulit (kuten 3-helmen 2835 SMD-moduulit)
• LED-nauhaohjaimet
• LED-ohjainvirtamoduulit
• Älykkäät valaistuksen ohjausmoduulit
• Kaupalliset valaistusnauhakotelot
• Koristevalaistus alumiiniset kanavakotelot

Miksi 61×13mm sopii LED-valaistusmoduuleille? Monien markkinoilla olevien LED-helmimoduulien vakiokoko on täsmälleen 61 × 13 mm. LED-moduulit käyttävät alumiinisubstraattia, jossa on alumiiniseoskotelo, hyödyntäen alumiiniseoksen korkeaa lämmönjohtavuutta johtamaan nopeasti LED-sirujen tuottamaa lämpöä. Erittäin ohuen 13 mm:n korkeuden ansiosta moduuli voidaan upottaa helposti valoaukoihin, valonauhoihin tai erilaisiin valaistuslaitteisiin viemättä ylimääräistä tilaa. Soveltuu erityisesti kaupalliseen valaistukseen, kodin valaistukseen ja koristevalaistukseen tiukoilla asennuspaksuusvaatimuksilla.

2. Erittäin ohuet virtalähteet

• Erittäin ohuet virtasovittimen kotelot
• Hakkurivirtalähdemoduulit
• LED-ohjainvirtalähteet
• Pikalatausmoduulikotelot
• DC-DC muunnosmoduulit

Miksi 61×13mm sopii erittäin ohuille virtalähteille? 61 mm:n leveyteen mahtuu leveitä piirilevyjä ja erilaisia ​​komponenttiasetteluja, ja 13 mm:n erittäin ohut korkeus antaa virtalähteelle korttimaisen erittäin ohuen profiilin, mikä parantaa siirrettävyyttä ja estetiikkaa. Alumiiniseoskotelo auttaa teholaitteita haihduttamaan lämpöä, mikä pidentää virtalähteen käyttöikää.

3. Viestintämoduulit ja verkkolaitteet

• Reitittimen kotelot
• Viestintämoduulit
• Langattomat alustat
• Signaalin muunnosmoduulit
• Tiedonsiirtomoduulit

Miksi 61×13mm sopii viestintämoduuleille? Viestintämoduulit tarvitsevat laajemman PCB-asettelun RF-piireihin ja useisiin liitäntöihin sopivaksi. 61 mm leveys tarjoaa runsaasti asennustilaa, ja 13 mm erittäin ohut korkeus sopii piiloon laitteiden sisään tai seinäasennukseen. Alumiiniseosmateriaali tarjoaa hyvän sähkömagneettisen suojauksen, mikä estää tehokkaasti sähkömagneettisia häiriöitä.

4. Dekooderit ja audio-videolaitteet

• Dekooderin alumiinikotelot
• Äänen dekoodausmoduulit
• Videosignaalin muuntimet
• HDMI-kytkinkotelot
• Vahvistinpiirimoduulit

Miksi 61×13mm sopii dekoodereihin? Dekooderit tarvitsevat leveämmän PCB-asettelun dekoodaussirujen ja useiden liitäntöjen vastaanottamiseksi, ja 61 mm:n leveys vastaa täydellisesti tätä vaatimusta. 13 mm:n ultraohut muotoilu mahdollistaa dekooderin helposti integroinnin erilaisiin audio-videojärjestelmiin, ja alumiiniseoskotelo auttaa dekoodaussirua haihduttamaan lämpöä, mikä varmistaa vakaan pitkän toiminnan.

5. Droonit ja kädessä pidettävät instrumentit

• Drone-varusteet
• Kädessä pidettävien instrumenttien kotelot
• Kannettavat testauslaitteet
• Ulkovalvontaterminaalit

Miksi 61×13mm soveltuu droneille ja kädessä pidettäville instrumenteille? Droneilla ja kädessä pidettävillä instrumenteilla on äärimmäiset paino- ja voimavaatimukset. Alumiiniseoksen tiheys on vain kolmasosa teräksestä, kun taas vetolujuus voi olla 180-260 MPa. "Kevyt + tukeva" -ominaisuudet vastaavat täydellisesti tällaisten mobiililaitteiden pakkaustarpeita. 13 mm:n erittäin ohut paksuus vähentää tuulenvastusta ja laitteen tilavuutta, mikä sopii antenni- ja kädessä pidettäviin skenaarioihin.

6. Teollisuuden ohjausrunko ja teollisuuslaitteet

• Teollisuuden ohjausrungon tukimoduulit
• Teollisuuden ohjainmoduulit
• Anturimoduulit
• Tiedonkeruupäätteet

Miksi 61×13mm sopii teollisuusohjausmoduuleille? Teollisuuden ohjauslaitteiden on integroitava useita toimintomoduuleja rajoitettuun tilaan. 61 mm leveys tarjoaa runsaasti tilaa piirilevylle, ja 13 mm erittäin ohut paksuus soveltuu asennettavaksi kapeisiin tiloihin ohjauskaappien sisällä.

7. Suojakotelot ja häiriönestosovellukset

61×13mm alumiinikotelo voi toimia hyvänä sähkömagneettisena suojausratkaisuna:

• Elektroniset suojakotelot
• Häiriönestolaitteiden kotelot
• Korkeataajuinen moduulisuojaus
• Tarkkuussuojakotelot

Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, ja 13 mm:n erittäin ohut muotoilu sopii suojausskenaarioihin, joissa on tiukat paksuusvaatimukset.

Mukautettavat parametrit

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

61×13mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Räätälöintituki

Emme vain valmista 61 × 13 mm ohutta alumiiniprofiilikoteloa, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

Tuotteille, joita ei voida suoraan täyttää vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + merkkivalon reiät + napinreiät + lämmönpoistoraot + kiinnitysreiät + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Workshop Show

FAQ

1. Mihin tuotteisiin tämä alumiinikotelo sopii?

61×13mm kuuluu ultraleveiden ja ultraohuiden alumiinikoteloiden luokkaan. Ydinsovelluksia ovat LED-valaistusmoduulit, erittäin ohuet virtasovittimet, dekooderit, reitittimet, viestintämoduulit, drone-lisävarusteet, kädessä pidettävät instrumentit, teollisuuden ohjausmoduulit jne. 61 mm:n leveys tarjoaa runsaasti tilaa piirilevylle, ja 13 mm:n ultraohut korkeus sopii erittäin ohuille laitteille, joilla on äärimmäiset paksuusvaatimukset.

2. Onko kotelon pituus 61 × 13 mm?

Nro 61×13mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Sopiiko se LED-valaistusmoduuleille?

Erittäin sopiva. Monien markkinoilla olevien LED-helmimoduulien vakiokoko on täsmälleen 61 × 13 mm. Alumiiniseoskotelo tarjoaa erinomaisen lämmönpoistokyvyn, ja 13 mm:n ultraohut korkeus soveltuu upotettavaksi valoaukoihin ja valaistuslaitteisiin.

5. Voiko 13 mm:n korkeuteen mahtuu PCB?

Kyllä. 13 mm:n korkeus on suunniteltu tarkasti tavallisten 1,6 mm:n paksuisten piirilevyjen ja pinta-asennuskomponenttien kanssa. Erityinen vahvistus tarvitaan piirilevysi paksuuden ja komponentin korkeuden mukaan.

6. Sopiiko se ulkokäyttöön?

Kyllä. Valmistettu ilmailuluokan 6063 alumiinista, se on kevyt ja tukeva. Pinta on anodisoitu korroosion- ja naarmuuntumiskestävyyden vuoksi, ja se pystyy mukautumaan kosteisiin, pölyisiin ja muihin monimutkaisiin ympäristöihin, mikä täyttää kaksoisvaatimukset: "kevyt + tukeva" droneille ja kannettaville instrumenteille.

7. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaisesti auttaakseen laitteita haihduttamaan lämpöä.

8. Entä jos 61×13mm ei sovi piirilevylleni?

Voit lähettää meille piirilevyn mitat, tuotteen rakenteen tai 3D-mallin. Boyuan Hardware voi auttaa varmistamaan, sopiiko 61 × 13 mm:n erittely todellisten mittojen mukaan, ja se voi myös valita muita alumiiniprofiilitietoja tai suorittaa mukautetun koneistuksen.
