58 × 24 mm GPS-moduulin alumiinikotelo

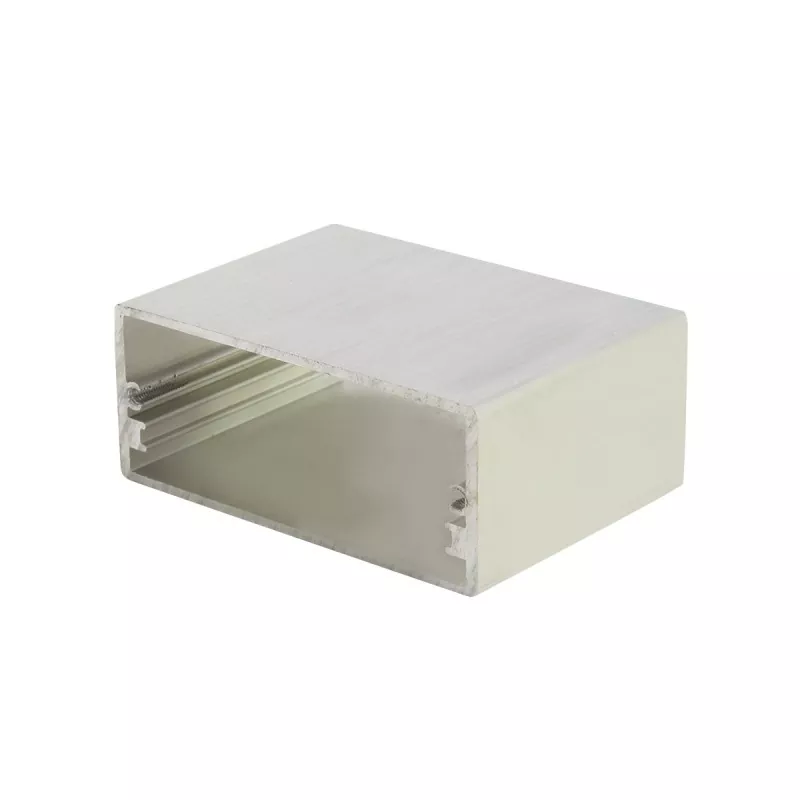

58 × 24 mm GPS-moduulin alumiinikotelo — leveä, ohut pursotettu alumiinikotelo, joka lisää hieman leveyttä elektroniikan sijoittamiseen ja mittaukseen. 58 mm leveys ylittää tavalliset 52–57 mm profiilit, mikä mahdollistaa suuremmat piirilevyt, isommat näytöt ja enemmän vierekkäisiä toimintomoduuleja, kun taas 24 mm:n korkeus säilyttää ohuen ulkonäön ja tyhjentää pienet muuntajat, elektrolyyttikondensaattorit (yleensä 18–22 mm), releet ja keskikorkeat komponentit.

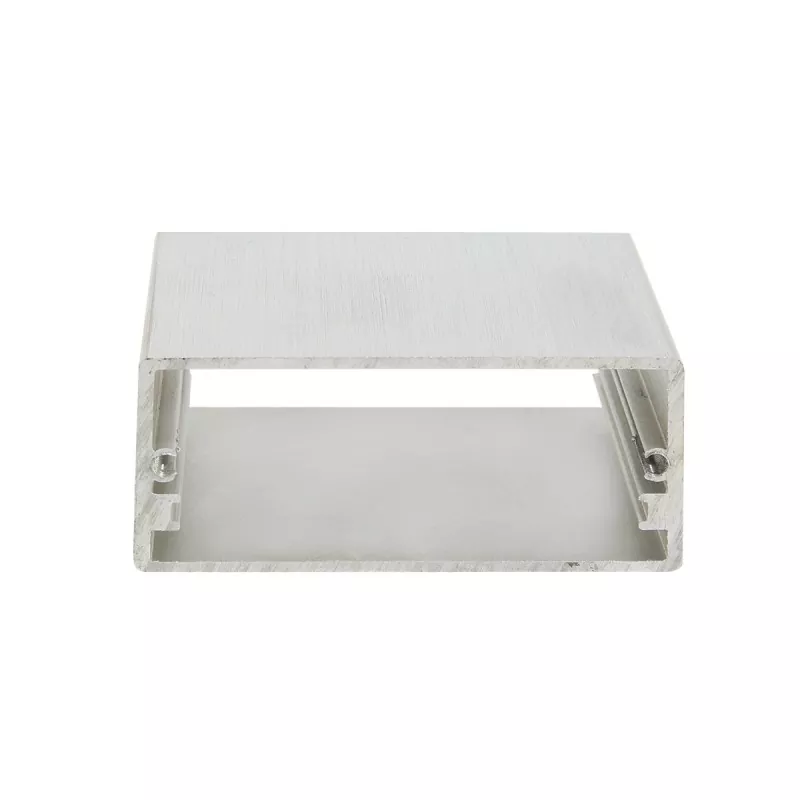

Profiilirunko leikataan haluttuun pituuteen ja viimeistellään päätylevyillä, CNC-työstyksellä ja niihin liittyvillä prosesseilla. Sisäiset korttipaikat mahdollistavat piirilevyn liukumisen ja kiinnittämisen ilman ylimääräisiä ruuveja, mikä tarjoaa kokoamisnopeuden, jota muut kotelotyypit eivät pysty vastaamaan.

Muovikoteloihin verrattuna alumiinirunko tarjoaa paremman rakenteellisen lujuuden ja metallipinnan ja tukee CNC-koneistettuja liitäntöjä, asennusreikiä, kierrereikiä, SMA-antennin reikiä ja lämmönpoistoaukkoja.

Boyuan Hardware, jolla on yli 20 vuoden kokemus ja ~10 000 ㎡ tehdas, tarjoaa leikkauksen, CNC:n, porauksen, kierteityksen, pintakäsittelyn, laserkaiverruksen, silkkipainon, tarkastuksen ja kokoonpanon.

Tuotteen ominaisuudet

01 | 58 × 24 mm leveä ja ohut muotoilu

58 mm leveä × 24 mm korkea poikkileikkauskoko tarjoaa runsaasti pakkaustilaa elektronisille laitteille.

58 mm:n leveys on leveämpi kuin tavalliset 52–57 mm:n tekniset tiedot, mahtuu suurempiin piirilevyasetteluihin ja tukee useampia vierekkäisiä toimintomoduuleja ja liitäntäsuunnittelua, mikä täyttää monikanavaisen tulo-/lähtöasetteluvaatimukset. 24 mm:n korkeus säilyttää ohuen laitteen ulkonäön samalla, kun se tarjoaa runsaasti komponenttien asennustilaa, johon mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (yleensä 18-22 mm korkeita), releitä ja keskikorkeita komponentteja, mikä tukee suhteellisen monimutkaisten piirijärjestelmien integrointitarpeita.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 58 × 24 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, teholiitännät, SMA-antenniliitännät jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• Asennusreiät ja seinäkiinnitysreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

58×24mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 58 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä ja pidentää laitteen käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

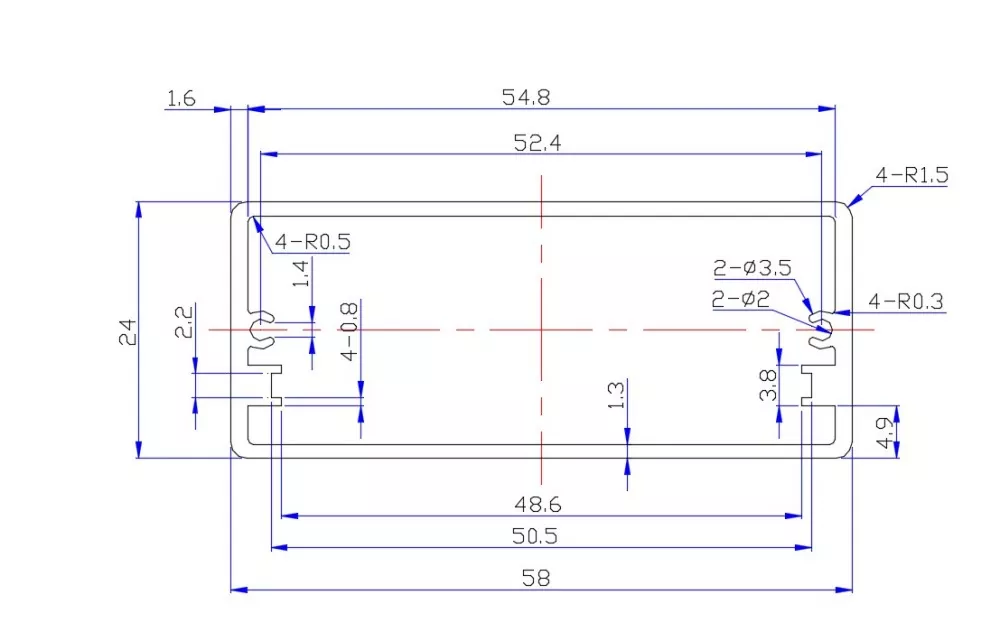

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 58 × 24 mm:n alumiinikotelo sopii?

58 × 24 mm GPS-moduulin alumiinikotelo kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan – 58 mm:n leveyteen mahtuu suurempia piirilevyjä ja useampia vierekkäisiä toimintomoduuleja; 24 mm korkeus säilyttää ohuen ulkonäön ja tarjoaa runsaasti sisätilaa. Tätä spesifikaatiota käytetään laajalti instrumenteissa ja mittareissa, tehoviestinnässä, metrotekniikassa, lääketieteellisissä laitteissa, kaiutinjärjestelmissä ja muilla teollisuudenaloilla.

1. Instrumentit, mittarit ja mittauslaitteet

58×24mm on ihanteellinen pakkausratkaisu instrumenteille ja mittarituotteille:

• Digitaaliset tasot/digitaaliset kaltevuusmittarit
• Laite- ja mittarikotelot
• Tiedonkeruuvälineet
• Signaaligeneraattorin kotelot
• Tehoanalysaattorit
• Testauslaitteet
• Tarkkuusmittalaitteet

Miksi 58×24mm sopii instrumenteille ja mittareille? 58 × 24 mm on klassinen kokospesifikaatio mittauslaitteille, kuten digitaalisille tasoille ja kaltevuusmittareille – 58 mm:n leveys on leveämpi kuin 57 mm, joten se sopii suurempiin LCD-näyttöihin ja monimutkaisempiin mittauspiirilevyihin. 24 mm:n korkeus tarjoaa mukavan otteen paksuuden, ja alumiiniseoskotelo tarjoaa erinomaisen iskunkestävyyden ja vääntökestävyyden varmistaen mittaustarkkuuden.

2. GPS/GPRS ja paikannusseurantalaitteet

• GPS/GPRS-moduulikotelot
• Ajoneuvojen GPS-seurantalaitteet
• Omaisuuden paikannus- ja seurantalaitteet
• Ulkoasennusmoduulit
• Pienet elektroniset kytkentärasiat

Miksi 58×24mm sopii GPS-seurantaan? GPS-seurantalaitteet tarvitsevat laajemman PCB-asettelun GPS-moduulien, viestintämoduulien, antennien ja akkujen sijoittamiseksi. 58 mm leveys tarjoaa enemmän asennustilaa ja 24 mm paksuus sopii piiloon ajoneuvojen tai laitteiden sisään.

3. Viestintämoduulit ja langattomat laitteet

• Viestintämoduulit
• Langattomat alustat
• Signaalin muunnosmoduulit
• Signaalivahvistimen kotelot
• Langattomat alustapäätteet
• Tiedonsiirtomoduulit
• Videopalvelimet
• Reitittimet, langattomat vastaanottimet

4. Suojakotelot ja häiriönestosovellukset

58×24mm alumiinikotelo voi toimia hyvänä sähkömagneettisena suojausratkaisuna:

• Elektroniset suojakotelot
• Häiriönestolaitteiden kotelot
• Korkeataajuinen moduulisuojaus
• Tarkkuussuojakotelot

Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, joka estää tehokkaasti sähkömagneettisia häiriöitä.

5. Virtamoduulit

• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• Hakkurivirtalähdemoduulit

6. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• I/O-laajennusmoduulit
• Automaatio-ohjauslaitteet

7. Lääketieteelliset laitteet

• Lääketieteellisten laitteiden kotelot
• Moduulien testaus
• Valvontalaitteiden moduulit
• Kannettavat lääketieteelliset instrumentit

8. Yleisäänentoisto- ja äänilaitteet

• Yleisäänentoistojärjestelmän laitteet
• Vahvistinpiirit
• Äänilaitteet

Mitä voidaan mukauttaa 58 × 24 mm:n alumiinikoteloon?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

Seuraavat voidaan työstää 58 × 24 mm GPS-moduulin alumiinikotelon pinnalle:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 58 × 24 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + asennusreiät + kierrereiät + lämmönpoistoraot + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos piirilevysi leveys on lähellä 58 mm

58 × 24 mm on ihanteellinen valinta – 58 mm:n leveys tarjoaa enemmän piirilevyn reititystilaa ja enemmän vierekkäistä liitäntäasettelua, ja se on leveämpi kuin tavalliset 52–57 mm:n tekniset tiedot.

Jos laitteesi on instrumentti- tai mittarituote

58×24mm on klassinen määritys digitaalisille tasoille, kaltevuusmittareille, testauslaitteille ja muille mittauslaitteille. 58 mm leveyteen mahtuu suurempia näyttöjä ja monimutkaisempia piirilevyjä, ja 24 mm paksuus tarjoaa mukavan otteen.

Jos laitteesi sisältää keskikorkeita osia

24 mm korkeuteen mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (18-22 mm), releitä ja keskikorkeita komponentteja, jotka sopivat elektronisiin laitteisiin, jotka vaativat tietyn sisäisen pystytilan.

Jos laitteesi tarvitsee ohuen ulkonäön

24 mm:n korkeus säilyttää ohuen ulkonäön ja tarjoaa samalla runsaasti sisätilaa tasapainottaen estetiikkaa ja toiminnallista täydellisyyttä.

Jos tarvitset yhteensopivuutta useiden liitäntöjen kanssa

58 mm:n leveys tukee useiden liitäntöjen, kuten RJ45:n, lentoliitäntöjen, BNC-, USB- ja SMA-antenniliitäntöjen rinnakkain asettelua, jotka sopivat monipuolisia liitäntöjä vaativiin viestintä- ja mittauslaitteisiin.

Jos laitteesi tarvitsee hyvää lämmönpoistoa

Alumiiniseoskotelolla on erinomainen lämmönjohtavuus. Yhdessä 58 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 58×24mm alumiinikotelo sopii?

58×24mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan. Keskeisiin sovelluksiin kuuluvat instrumentit ja mittarit (digitaaliset tasot, kaltevuusmittarit), GPS/GPRS-moduulit, tietoliikennemoduulit, suojakotelot, ajoneuvojen virtalähteiden kotelot, videopalvelimet, langattomat alustat, invertterikotelot, lääketieteelliset laitteet, yleisäänentoistojärjestelmät jne. 58 mm:n leveys tarjoaa enemmän tilaa piirilevylle, kun taas 24 mm:n ohuet komponentit ylläpitävät keskikorkeutta ja ulkonäköä.

2. Onko kotelon pituus 58 × 24 mm?

Nro 58×24mm viittaa kotelon poikkileikkauksen kokoon (leveys x korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 58 × 24 mm alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 24 mm:n korkeudessa sovittaa elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 18-22 mm korkeita, ja 24 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Mitä eroa on 58 mm leveydellä ja 57 mm:llä?

58mm on 1mm leveämpi kuin 57mm. Vaikka ero on pieni, se tarjoaa enemmän tilaa piirilevyjen reitittämiselle ja helpottaa suurempien näyttöjen tai useampien liitäntöjen sijoittamista vierekkäin.

6. Sopiiko 58×24mm digitaalisille vaakoille?

Erittäin sopiva. Mittauslaitteet, kuten digitaaliset tasot ja kaltevuusmittarit, käyttävät yleensä 58 × 24 mm alumiiniseoskoteloita. 58 mm leveyteen mahtuu suuria näyttöjä, ja 24 mm paksuus tarjoaa mukavan otteen.

7. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaisesti auttaakseen laitteita haihduttamaan lämpöä.

8. Voidaanko SMA-antenniliitäntöjä koneistaa?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 58 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

9. Voidaanko PCB asentaa?

Kyllä. 58 × 24 mm:n alumiinikotelo on vakiovarusteena sisäisillä piirilevykorttipaikoilla, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja. Vastaavat asennusrakenteet voidaan suunnitella myös piirilevyn mittojen ja asennustavan mukaan.

10. Entä jos 58×24mm ei sovi piirilevylleni?

Voit lähettää meille piirilevyn mitat, tuotteen rakenteen tai 3D-mallin. Boyuan Hardware voi auttaa varmistamaan, sopiiko 58 × 24 mm:n erittely todellisten mittojen mukaan, ja se voi myös valita muita alumiiniprofiilimäärityksiä tai suorittaa mukautetun koneistuksen.
