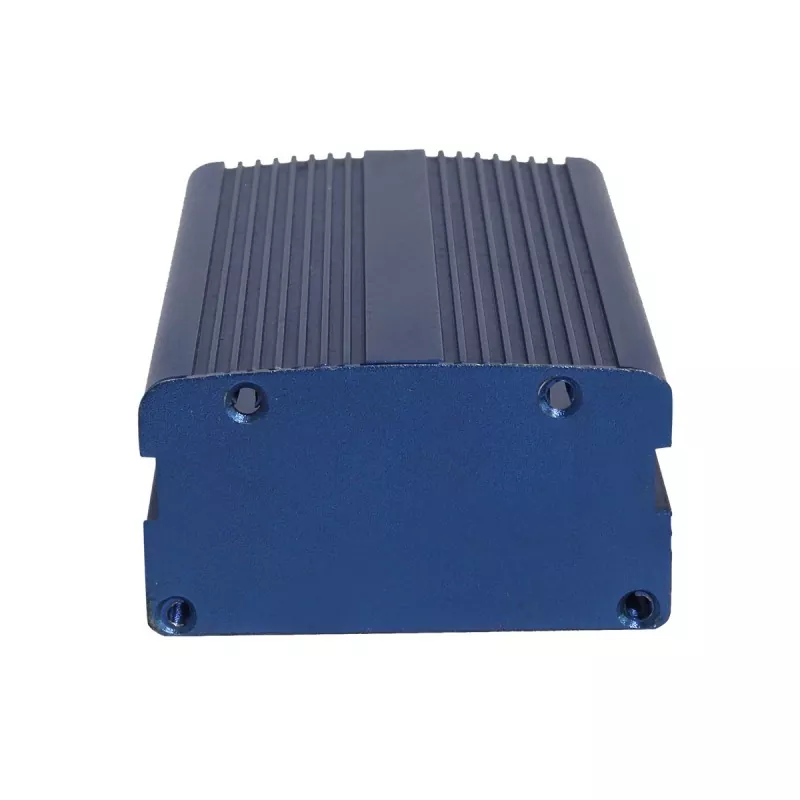

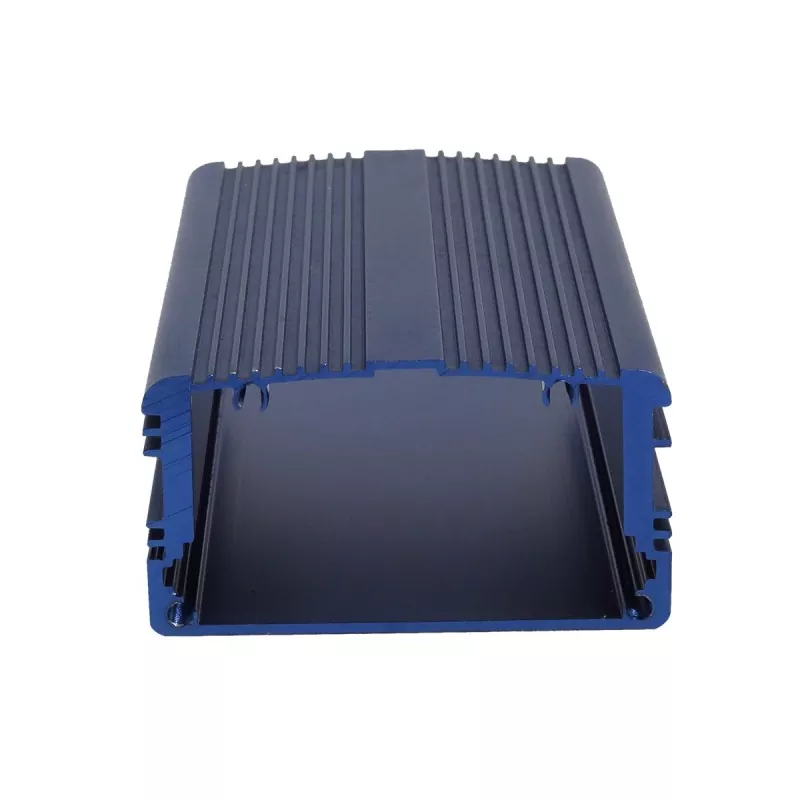

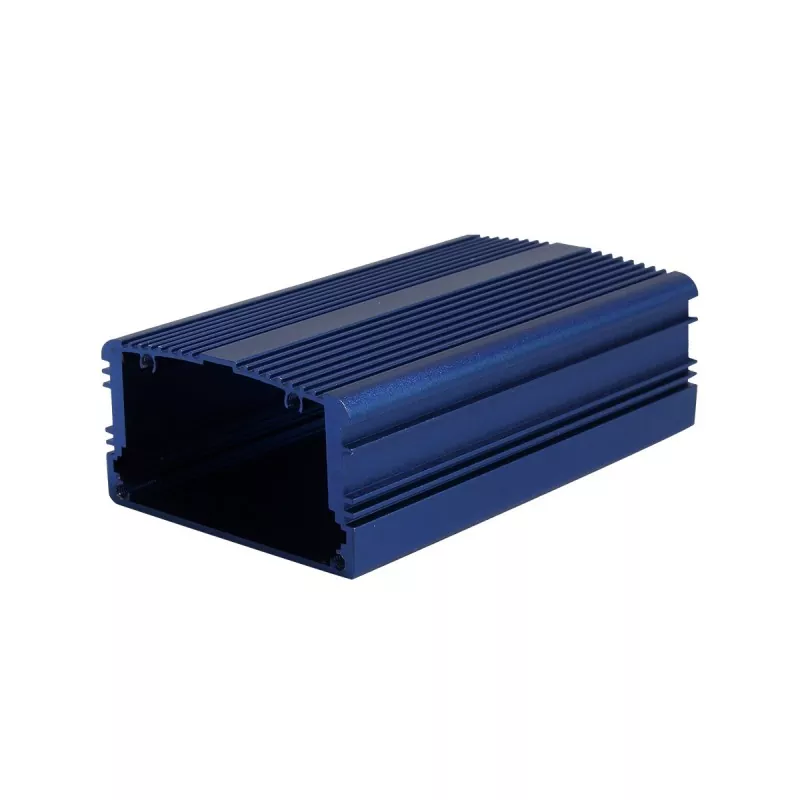

60 × 33 mm alumiininen teollisuusohjausrasiakotelo

60 mm:n leveys tarjoaa runsaasti PCB-asettelutilaa, johon mahtuu suurempikokoisia piirilevyjä ja useita rinnakkain järjestettyjä liitäntöjä. 33 mm:n korkeus tarjoaa riittävästi sisäistä pystysuoraa tilaa, johon mahtuu korkeampia komponentteja (kuten elektrolyyttikondensaattorit, joiden korkeus on noin 30 mm, pienet muuntajat, releet, keskikokoiset jäähdytyslevyt jne.), mikä tukee monimutkaisempaa piirijärjestelmien integrointia.

60 × 33 mm alumiininen teollisuusohjauskotelo soveltuu käytettäväksi erityisesti instrumenteissa ja mittareissa, tehoviestintälaitteissa, metrotekniikan laitteissa, lääketieteellisissä laitteissa, julkisissa lähetysjärjestelmissä, suojakoteloissa, ajoneuvojen virtalähteiden koteloissa, videopalvelimissa, langattomissa alustoissa, GPS/GPRS-moduuleissa, invertterikoteloissa, teollisuuden tehonestolaitteissa, häiriönestolaitteissa, keskusyksiköissä ja muissa keskusyksiköissä. keskikokoiset elektroniset laitteet, joilla on korkeat sisätilan vaatimukset.

Tuotteen edut

01 | 60 × 33 mm leveä runko, keskikorkea muotoilu

60 mm leveä × 33 mm korkea poikkileikkauskoko tarjoaa runsaasti pakkaustilaa keskikokoisille elektronisille laitteille.

60 mm:n leveys on leveämpi kuin tavalliset 52–58 mm:n tekniset tiedot, mahtuu suurempiin piirilevyasetteluihin ja tukee useampia vierekkäisiä toimintomoduuleja ja liitäntäsuunnittelua, mikä täyttää monikanavaisen tulo-/lähtöasetteluvaatimukset. 33 mm:n korkeus säilyttää kohtuullisen laitteen paksuuden ja tarjoaa runsaasti komponenttien asennustilaa – 33 mm:n korkeuteen mahtuu noin 30 mm korkeita elektrolyyttikondensaattoreita, pieniä muuntajia, releitä ja keskikorkeita jäähdytyselementtejä, mikä tukee suhteellisen monimutkaisten piirijärjestelmien integrointitarpeita.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 60 × 33 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, teholiitännät, SMA-antenniliitännät jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• Asennusreiät ja seinäkiinnitysreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

60×33mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus (lämmönjohtavuus noin 200 W/(m·K)). Yhdessä 60 mm leveän rungon ja suuren kotelon kanssa se voi tehokkaasti auttaa sisäisiä virtalaitteita haihduttamaan lämpöä. Laitteissa, joissa on suuri lämmöntuotto, kuten tehomoduulit ja invertterit, alumiinikotelo itsessään on tehokas jäähdytyselementti.

07 | Erinomainen sähkömagneettisen suojauksen suorituskyky

60×33mm alumiinikotelo voi toimia hyvänä sähkömagneettisesti suojauksena. Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, ja yhdistettynä runsaasti 33 mm:n sisätilaan, se voi tehokkaasti estää sähkömagneettisia häiriöitä, jotka sopivat tarkkuuspiirien ja korkeataajuisten moduulien suojaamiseen.

08 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

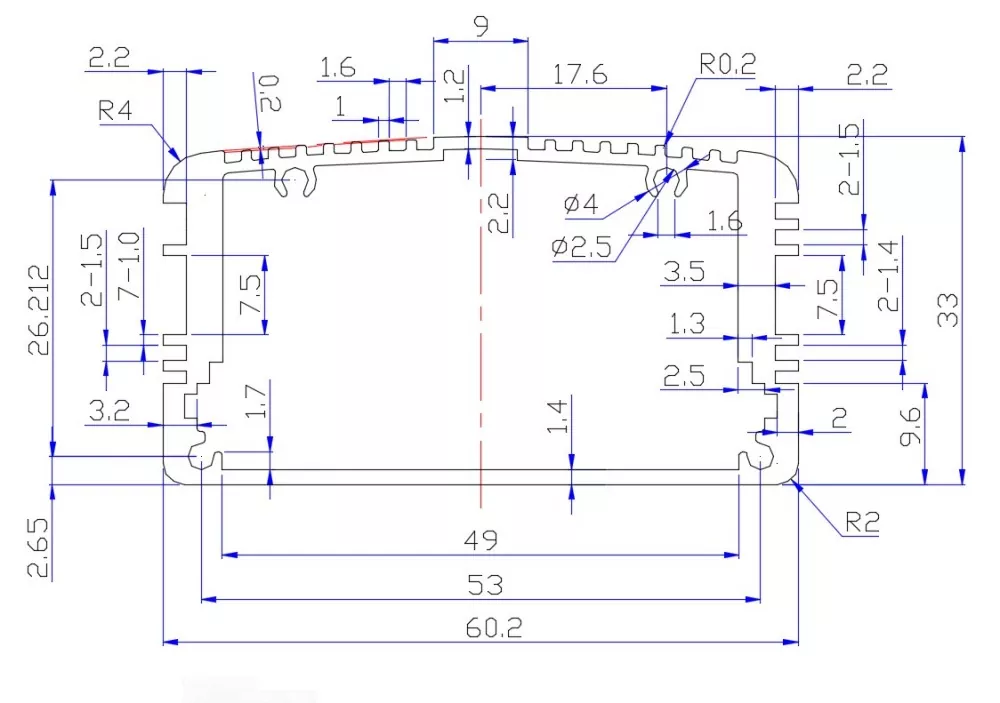

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 60 × 33 mm:n alumiinikotelo sopii?

60 × 33 mm kuuluu laajarunkoisten keskikorkeiden alumiinikoteloiden luokkaan – 60 mm:n leveyteen mahtuu suurempia piirilevyjä ja useampia vierekkäisiä toimintomoduuleja; 33 mm korkeus tarjoaa runsaasti sisäistä pystysuoraa tilaa korkeammille komponenteille ja keskikokoisille jäähdytyslevyille. Tätä spesifikaatiota käytetään laajalti instrumenteissa ja mittareissa, tehoviestinnässä, metrotekniikassa, lääketieteellisissä laitteissa, kaiutinjärjestelmissä ja muilla teollisuudenaloilla.

1. Instrumentit, mittarit ja mittauslaitteet

60×33mm on ihanteellinen pakkausratkaisu instrumenteille ja mittarituotteille:

• Laite- ja mittarikotelot
• Tiedonkeruuvälineet
• Signaaligeneraattorin kotelot
• Tehoanalysaattorit
• Testauslaitteet
• Tarkkuusmittalaitteet
• Elektroniset testauslaitteet

Miksi 60×33mm sopii instrumenteille ja mittareille? Laitteet ja mittarit tarvitsevat yleensä laajemman piirilevyasettelun signaalinkäsittelypiirien ja useiden liitäntöjen vastaanottamiseksi. 60 mm:n leveys tarjoaa runsaasti asennustilaa, ja 33 mm:n korkeuteen mahtuu muuntajia, releitä ja keskikorkeita komponentteja. Alumiiniseoskotelo antaa hyvän suojan instrumenteille ja mittareille, mikä vähentää tarpeettomien ulkoisten ympäristötekijöiden vaikutusta ja pidentää siten niiden käyttöikää.

2. Virtaviestintälaitteet

• Virtaviestintämoduulit
• Metrotekniikan viestintälaitteet
• Signaalin muunnosmoduulit
• Viestintätukiasemalaitteet
• Tiedonsiirtomoduulit
• Videopalvelimet

Miksi 60×33mm sopii tehoviestintään? Tehoviestintälaitteet tarvitsevat laajemman PCB-asettelun useiden tietoliikenneliitäntöjen ja prosessointipiirien mukauttamiseksi. 60 mm:n leveys tukee useita rinnakkaisia ​​liitäntöjä, ja 33 mm:n korkeus mahdollistaa tehomoduulien ja tietoliikennemoduulien pinoamisen.

3. GPS/GPRS-moduulit ja paikannusseurantalaitteet

• GPS/GPRS-moduulikotelot
• Ajoneuvojen GPS-seurantalaitteet
• Omaisuuden paikannus- ja seurantalaitteet
• Ulkoasennusmoduulit
• Langattomat alustapäätteet

Miksi 60×33mm sopii GPS-moduuleille? GPS-seurantalaitteet tarvitsevat laajemman PCB-asettelun GPS-moduulien, viestintämoduulien, antennien ja akkujen sijoittamiseksi. 60 mm:n leveys tarjoaa runsaasti asennustilaa, ja 33 mm:n korkeuteen mahtuu suurempikapasiteettisia akkuja tai monimutkaisempia piirejä.

4. Virtamoduulit

• Hakkurivirtalähdemoduulit
• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• Viestintävirtalähteet
• AC/DC-virtalähteet, säädetyt virtalähteet

Miksi 60×33mm sopii tehomoduuleille? Tehomoduuleissa on yleensä oltava komponentteja, kuten elektrolyyttikondensaattoreita (korkeus voi olla 30 mm), pieniä muuntajia ja jäähdytyselementtejä. 33 mm:n korkeus tarjoaa runsaasti asennustilaa, ja 60 mm:n leveyteen mahtuu leveitä piirilevyasetteluja.

5. Suojakotelot ja häiriöntorjuntasovellukset

60×33mm alumiinikotelo voi toimia erinomaisena sähkömagneettisena suojauksena:

• Elektroniset suojakotelot
• Häiriönestolaitteiden kotelot
• Korkeataajuinen moduulisuojaus
• Tarkkuussuojakotelot
• CPU:n jäähdytyselementin kotelot

6. Lääketieteelliset laitteet

• Lääketieteellisten laitteiden kotelot
• Moduulien testaus
• Valvontalaitteiden moduulit
• Kannettavat lääketieteelliset instrumentit

7. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• Moottorikäyttömoduulit
• I/O-laajennusmoduulit
• Automaatio-ohjauslaitteet

8. Yleisäänentoisto- ja äänilaitteet

• Yleisäänentoistojärjestelmän laitteet
• Vahvistinpiirit
• Äänilaitteet

Räätälöintikohde

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

60×33mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Miksi valita Boyuan-laitteisto?

Elektroniikkalaitteiden valmistajille tärkeämpää on se, pystyykö toimittaja suorittamaan tukityöstöt, kuten pituuden, päätylevyt, rajapinta-aukot, näyttöikkunat, asennusreiät, lämmönpoistorakenteet, piirilevyrakenteet, pintakäsittelyt ja logot todellisen tuotteen mukaan.

Boyuan Hardware on keskittynyt alumiinikotelo- ja alumiinirunkoteollisuuteen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantolaitoksella tarjoten räätälöityjä alumiinikoteloiden työstöjä.

Vakiokokoisesta 60 × 33 mm alumiiniprofiilista CNC-koneistettuun valmiiseen elektroniikkakoteloon voimme koneistaa asiakkaan tuotevaatimusten mukaan.

Jos etsit 60×33mm alumiinista teollisuusohjausrasiakoteloa, voit lähettää piirilevyn mitat, tuotepiirustukset tai 3D-mallit. Voimme vahvistaa eritelmän, työstömenetelmän ja räätälöintisuunnitelman tuoterakenteen mukaan.

Workshop Show

FAQ

1. Mihin tuotteisiin 60×33mm alumiinikotelo sopii?

60×33mm kuuluu laajarunkoisten keskikorkeiden alumiinikoteloiden luokkaan. Ydinsovelluksia ovat instrumentit ja mittarit, tehoviestintälaitteet, metrotekniikan laitteet, lääketieteelliset laitteet, kuulutusjärjestelmät, suojakotelot, ajoneuvojen virtalähteiden kotelot, videopalvelimet, langattomat alustat, GPS/GPRS-moduulit, invertterikotelot, häiriönestolaitteiden kotelot, suorittimen jäähdytyselementtien kotelot, tehomoduulit, teollisuusohjauslaitteet, jne. mahtuu korkeammat komponentit.

2. Onko kotelon pituus 60×33 mm?

Nro 60×33mm viittaa kotelon poikkileikkauksen kokoon (leveys x korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 60 × 33 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 33 mm:n korkeuteen mahtua elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 25-30 mm korkeita, ja 33 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Voiko 33 mm korkeudessa sovittaa muuntajan?

Kyllä. 33 mm korkeuteen mahtuu pieniä muuntajia, releitä ja muita korkeampia komponentteja. Tarvitaan erityinen vahvistus muuntajasi mittojen mukaan.

6. Sopiiko 60×33mm suojakoteloihin?

Erittäin sopiva. Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, ja runsaasti 33 mm:n sisätilaa voidaan käyttää monimutkaisiin piirijärjestelmiin, mikä estää tehokkaasti sähkömagneettisia häiriöitä.

7. Onko 60×33mm sopiva tehomoduuleille?

Erittäin sopiva. Tehomoduuleissa on yleensä oltava komponentteja, kuten elektrolyyttikondensaattoreita ja muuntajia. 33 mm:n korkeus tarjoaa runsaasti asennustilaa, ja 60 mm:n leveyteen mahtuu leveitä piirilevyasetteluja.

8. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaisesti auttaakseen laitteita haihduttamaan lämpöä.

9. Voidaanko SMA-antenniliitäntöjä koneistaa?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 60 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

10. Voiko eri värejä valita?

Kyllä. Alumiininen kotelo voi saavuttaa erilaisia ​​​​ulkovaikutuksia prosesseilla, kuten anodisoinnilla, ja väriä voidaan mukauttaa mielivaltaisesti asiakkaan vaatimusten mukaan.
