Kuinka CNC-koneistettu alumiinikotelo, jossa on uria ja leikkauksia, voi parantaa tarkkuutta, istuvuutta ja tuotteen suorituskykyä

Kun laitteet edellyttävät tarkkaa komponenttien sijoittelua, räätälöityjä asennusominaisuuksia ja luotettavaa rakennesuunnittelua, aCNC-koneistettu alumiinikotelo urilla ja leikkauksillatarjoaa käytännöllisen valmistusratkaisun.BoyuanHardware valmistaa räätälöityjä alumiinikoteloita asiakkaiden piirustusten ja rakennevaatimusten mukaisesti käyttämällä 3-akselista CNC-jyrsintä-jyrsintä, joka tuottaa helposti saavutettavia uria, upotettuja alueita, porrastettuja pintoja, reikiä ja leikkauksia elektroniikkalaitteita ja teollisuuskokoonpanoja varten.

CNC-koneistettu alumiinikotelo on enemmän kuin suojakuori. Sen urat, raot, syvennykset ja tarkasti sijoitetut aukot voivat auttaa sijoittamaan sisäisiä komponentteja, tukemaan kokoonpanoa ja parantamaan integraatiota ympäröiviin rakenteisiin. Tässä artikkelissa selitetään tärkeimmät koneistusominaisuudet, materiaalinäkökohdat, suunnitteluvaatimukset, valmistusprosessi ja laatutarkastukset, jotka ostajien tulee arvioida ennen mukautetun alumiinikotelon tilaamista. Siinä hahmotellaan myös, kuinka piirustuskatsaukset auttavat valmistajia arvioimaan toteutettavuutta, kustannuksia ja tuotannon tehokkuutta.

Sisällysluettelo

1. Mikä on CNC-koneistettu alumiinikotelo, jossa on uria ja leikkauksia?
2. Mitkä koneistusominaisuudet ovat tärkeimpiä?
3. Mitkä ovat tärkeimmät edut?
4. Kuinka sinun pitäisi valita alumiinimateriaali?
5. Kuinka räätälöity alumiinikotelo valmistetaan?
6. Mitkä suunnittelun yksityiskohdat ostajien tulisi määrittää?
7. Missä näitä asuntoja käytetään yleisesti?
8. Miten CNC-koneistus verrattuna muihin menetelmiin?
9. Kuinka voit arvioida valmistuksen laatua?
10. Usein kysytyt kysymykset
11. Kuinka voit aloittaa mukautetun asuntoprojektisi?

1. Mikä on CNC-koneistettu alumiinikotelo, jossa on uria ja leikkauksia?

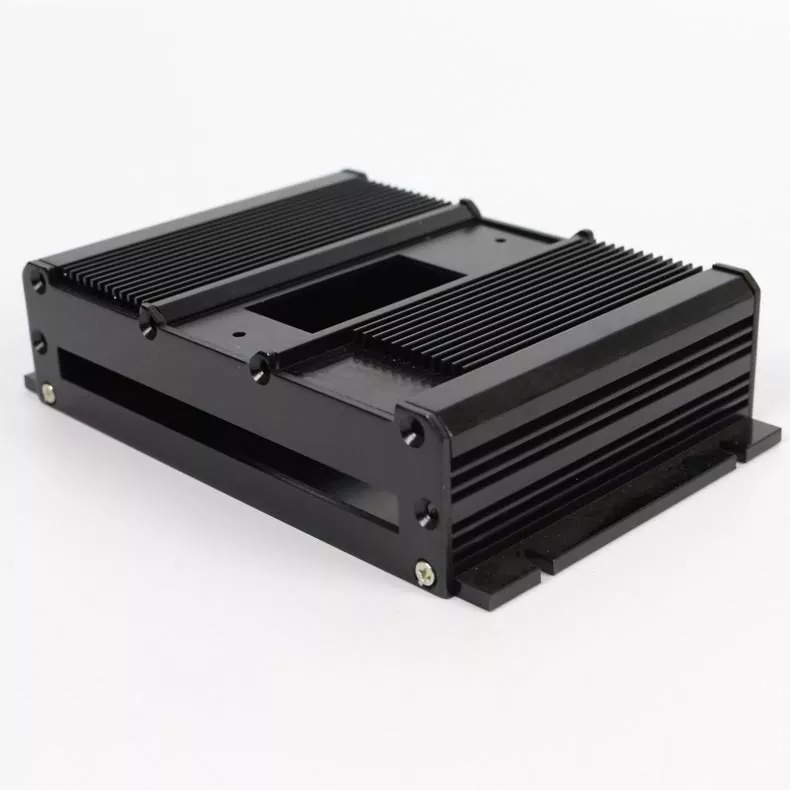

CNC-koneistettu alumiinikotelo, jossa on uria ja leikkauksia, on mukautettu alumiinikomponentti, joka on valmistettu tietokoneohjatulla työstyksellä. CAD-mallin tai suunnittelupiirustuksen perusteella leikkuutyökalut poistavat materiaalia alumiinityökappaleesta ja luovat tarvittavan ulkoprofiilin, sisäiset syvennykset, raot, asennusreiät ja muut toiminnalliset ominaisuudet.

Toisin kuin yksinkertainen suorakaiteen muotoinen kotelo, tämä kotelo voi sisältää useita geometrioita yhdessä komponentissa. Ura voi paikantaa liitososan, syvennetty alue voi tarjota tilaa sisäiselle kokoonpanolle ja aukko voi sisältää liittimen, kaapelin, kiinnittimen tai muun liitännän.

Boyuan Hardwaren tuote on suunniteltu asiakkaiden piirustusten ja määriteltyjen rakenteellisten vaatimusten mukaan. Sen 3-akselinen CNC-jyrsintäprosessi tukee useita ominaisuuksia, kun niiden geometria, työkappaleen suunta ja työkalun saavutettavuus sopivat valittuun kokoonpanoon.

Ostajan kannalta olennaista on se, palveleeko jokainen koneistettu ominaisuus tiettyä mekaanista tai kokoonpanotarkoitusta. Hyvä geometria parantaa integraatiota lisäämättä tarpeetonta valmistuksen monimutkaisuutta.

2. Mitkä koneistusominaisuudet ovat tärkeimpiä?

Räätälöidyn alumiinikotelon tehokkuus riippuu siitä, kuinka hyvin sen yksittäiset ominaisuudet tukevat koko tuotesuunnittelua. Jokainen ominaisuus tulee määritellä sen mittojen, sijainnin ja suhteen viereisiin komponentteihin.

Urat ja urat

Urat ja raot voivat auttaa osien paikantamisessa, yhteensopivien osien ohjaamisessa, välyksen luomisessa tai suunnittelukohtaisten liitäntöjen mukauttamisessa. Niiden leveys, syvyys, pituus ja sijainti on määriteltävä selkeästi aiotun istuvuuden varmistamiseksi.

Upotetut alueet ja taskut

Syvennykset luovat koteloon tilaa sisäisille komponenteille tai rakenteellisille ominaisuuksille. Niiden mitoissa on otettava huomioon komponenttien kuoret, seinämän paksuus, työkalujen käyttömahdollisuus ja jäykkyyden säilyttämiseen tarvittava jäljellä oleva materiaali.

Porrastetut pinnat

Eri pinnankorkeudet voivat määrittää asennustasot, kohdistusviitteet tai vierekkäisten osien välisen välyksen. Nämä pinnat tulee mitoittaa sopivista vertailupisteistä, jotta niiden suhteet pysyvät yhtenäisinä asennuksen aikana.

Räätälöidyt reiät ja leikkaukset

Reiät ja aukot voivat sisältää kiinnikkeitä, liittimiä, kaapeleita ja muita liitäntöjä. Niiden koon, sijainnin ja muodon tulee vastata asiaankuuluvia parittelukomponentteja. Kierrereiät vaativat myös selkeästi määritellyt kierretiedot ja kiinnityssyvyydet.

• Määritä uran leveys, syvyys ja sijainti.
• Tunnista kriittiset asennuspinnat ja referenssipisteet.
• Määritä reikien halkaisijat, etäisyydet ja kierteiden yksityiskohdat.
• Varmista, että sisäiset syvennykset jättävät riittävästi rakennemateriaalia.
• Tunnista kosmeettiset pinnat ja toiminnalliset rajapinnat erikseen.

3. Mitkä ovat tärkeimmät edut?

Räätälöidyn CNC-koneistuksen avulla suunnittelijat voivat integroida useita toiminnallisia yksityiskohtia koteloon sen sijaan, että luottaisivat perusprofiiliin, joka vaatii laajoja toissijaisia ​​muutoksia.

Tarkempi komponenttien integrointi

Kun kriittiset mitat on määritelty suunnittelupiirustuksessa, koneistetut ominaisuudet voidaan sijoittaa aiotun kokoonpanon mukaan. Tämä auttaa vähentämään vältettäviä sovitusongelmia ja tukee toistettavaa asennusta.

Suurempi suunnittelun joustavuus

Urat, taskut, porrastetut pinnat ja mukautetut leikkaukset voidaan mukauttaa tiettyyn tuotekokoonpanoon. Tämä joustavuus on hyödyllinen erikoislaitteissa, prototyypeissä ja projekteissa, joissa mekaaniset vaatimukset muuttuvat.

Kevyt rakennesuunnittelu

Alumiini tarjoaa suhteellisen alhaisen tiheyden, työstettävyyden ja rakenteellisen suorituskyvyn hyödyllisen yhdistelmän. Oikein suunnitellut syvennykset voivat poistaa tarpeettoman materiaalin säilyttäen samalla käyttötarkoitukseen vaadittavan lujuuden.

Toiminnallinen ja visuaalinen johdonmukaisuus

Ohjattu koneistus voi tuottaa määritellyt reunat, yhtenäiset piirteiden asettelut ja tasaisen pintageometrian. Asianmukainen viimeistely voi edelleen tukea lopputuotteen ulkonäköä ja ympäristövaatimuksia.

Nämä edut riippuvat metalliseoksesta, osan geometriasta, toleransseista, koneistusasetuksista ja tarkastusmenetelmästä. Suorituskykyä tulisi siksi arvioida suhteessa todelliseen sovellukseen sen sijaan, että se oletetaan pelkän valmistusprosessin perusteella.

4. Kuinka sinun pitäisi valita alumiinimateriaali?

Materiaalivalinta vaikuttaa työstettävyyteen, mekaanisiin ominaisuuksiin, korroosiokäyttäytymiseen, pinnan viimeistelyyn ja kokonaiskustannuksiin. Sopiva laatu riippuu kotelon kuormitusolosuhteista, käyttöympäristöstä ja toiminnallisista vaatimuksista.

Yleisiä teknisiä metalliseoksia, kuten 6061, harkitaan usein koneistetuissa koteloissa niiden työstettävyyden ja mekaanisten ominaisuuksien tasapainon vuoksi. Tietty seos ja temperointi tulee kuitenkin vahvistaa valmistajalta sen sijaan, että se olisi oletettava jokaisen projektin osalta.

Lisätaustaa varten ostajat voivat tutustua Boyuan-alumiininvalmistussivustoon ja sen CNC-koneistetun kotelon tuotetietoihin.

5. Miten räätälöity alumiinikotelo valmistetaan?

Luotettava valmistustyönkulku alkaa suunnittelun tarkistuksella ja jatkuu koneistukseen, viimeistelyyn ja mittojen tarkistamiseen. Tarkka järjestys riippuu osan geometriasta ja sovituista teknisistä tiedoista.

1. Piirustus ja mallikatsaus:Valmistaja tutkii CAD-mallin, mitat, toleranssit, kriittiset pinnat ja suunnitellun kokoonpanon.
2. Materiaalin vahvistus:Tarvittava alumiiniseos ja materiaalin kunto sovitaan ennen valmistusta.
3. Työkappaleen valmistelu:Varasto valitaan ja kiinnitetään suunniteltuihin työstötoimenpiteisiin sopivaan kiinnikkeeseen.
4. CNC-jyrsintä:Käytettävissä olevat urat, syvennykset, profiilit, askelmat ja leikkaukset koneistetaan hyväksytyn mallin mukaan.
5. Lisätoiminnot:Poraus, kierre, purseenpoisto tai muut määritellyt toimenpiteet suoritetaan tarvittaessa.
6. Pinnan viimeistely:Kaikki sovitut käsittelyt tehdään mittavaikutelmien ja toiminnallisten pintojen huomioimisen jälkeen.
7. Tarkastus:Kriittiset mitat, piirteiden sijainnit, kierteet ja pintaolosuhteet tarkistetaan piirustuksesta.

3-akselisessa koneistuksessa työkalun pääsy ja työkappaleen suunta ovat erityisen tärkeitä. Jotkut monimutkaiset ominaisuudet saattavat edellyttää osan sijoittamista uudelleen tai asetusten muuttamista. Näiden vaatimusten tarkistaminen ennen tuotantoa auttaa tunnistamaan mahdolliset suunnittelumuutokset ja välttämään tarpeettomia työstövaiheita.

6. Mitkä suunnittelun yksityiskohdat ostajien tulisi määrittää?

Täydellinen piirustus auttaa valmistajaa ymmärtämään, mitä on valmistettava ja mitkä mitat ovat tärkeimpiä. Epäselvät vaatimukset voivat johtaa lisäselvityksiin, vältettävissä oleviin korjauksiin tai viiveisiin.

Ennen tarjouksen pyytämistä valmistele seuraavat tiedot:

• 3D CAD malli:Toimita sopiva tiedosto, kuten STEP, jos saatavilla.
• Mitoitettu suunnittelupiirustus:Sisällytä kokonaismitat, piirteiden sijainnit, toleranssit ja peruspisteviitteet.
• Urien ja syvennysten tekniset tiedot:Määrittele leveydet, syvyydet, pituudet ja niiden aiotut toiminnot.
• Reiän ja kierteen tiedot:Tunnista halkaisijat, kierrestandardit, syvyydet ja sijaintivaatimukset.
• Materiaalivaatimukset:Ilmoita haluamasi seos tai pyydä valmistajaa suosittelemaan sopivaa vaihtoehtoa.
• Pintakäsittely:Määritä vaadittu viimeistely, ulkonäkö ja pinnat, jotka on jätettävä käsittelemättömiksi.
• Tilausmäärä:Anna tarvittaessa prototyyppi, näyte ja ennakoidut tuotantomäärät.
• Tarkastuksen odotukset:Tunnista toiminnan kannalta kriittiset mitat ja tarvittavat tarkastusasiakirjat.

On myös tärkeää välttää tarpeettoman tiukkojen toleranssien soveltamista jokaiseen ulottuvuuteen. Tiukempien vaatimusten keskittäminen kriittisiin liitäntöihin, liitäntäpintoihin ja paikannusominaisuuksiin voi auttaa tasapainottamaan toiminnallista suorituskykyä ja valmistuskustannuksia.

7. Missä näitä asuntoja käytetään yleisesti?

CNC-koneistettu alumiinikotelo, jossa on uria ja leikkauksia, voi tukea useita sovelluksia, joissa mukautettu geometria ja komponenttien integrointi ovat tärkeitä.

• Elektroniset laitteet:Kotelot ja rakenneosat, joissa on määritellyt aukot, kiinnityskohdat tai sisäiset välykset.
• Teollisuuden koneet:Mukautetut komponentit, jotka yhdistävät, paikantavat tai tukevat mekaanisia kokoonpanoja.
• Asennusjärjestelmät:Osat, joissa on uria, porrastettuja pintoja ja asemointiominaisuuksia.
• Instrumentointi:Kotelot, jotka vaativat erityisiä komponenttiliitäntöjä ja huolellisesti sijoitetut aukot.
• Erikoisvarusteet:Pienikokoiset tai sovelluskohtaiset osat, jotka eivät sovi kotelon vakiomittoihin.

Minkä tahansa kotelon soveltuvuus riippuu täydellisestä suunnittelusta, mukaan lukien rakenteelliset kuormitukset, lämpöolosuhteet, tiivistysvaatimukset ja ympäristöaltistus. Jos tarvitaan sähkösuojausta, tunkeutumissuojaa tai lämmönpoistoa, nämä toiminnot on suunniteltava ja tarkastettava erikseen.

8. Miten CNC-työstö verrattuna muihin menetelmiin?

CNC-työstö on erityisen hyödyllinen, kun komponentti vaatii räätälöityjä ominaisuuksia, piirustuspohjaista mittaohjausta tai suunnittelun joustavuutta. Muut valmistusprosessit voivat olla taloudellisempia erilaisissa tuotantoolosuhteissa.

Paras prosessi riippuu vuotuisesta tilavuudesta, geometriasta, toleransseista, työkalubudjetista ja toimitusvaatimuksista. Mukautetuissa koteloissa, joissa on useita koneistettuja ominaisuuksia, piirustusten tarkastelu voi auttaa määrittämään, onko CNC-työstö vai prosessien yhdistelmä sopivampaa.

9. Kuinka voit arvioida tuotannon laatua?

Laadun arvioinnissa tulee keskittyä siihen, täyttääkö valmis asunto sen dokumentoidut vaatimukset. Puhdas ulkonäkö on hyödyllinen, mutta se ei korvaa mittavarmennusta tai toimintatarkastuksia.

Kun arvioit toimittajaa, ota huomioon seuraavat tarkistuskohdat:

• Mittojen yhdenmukaisuus:Tarkista kriittiset urien syvyydet, aukkojen koot, reikien sijainnit ja kokonaismitat.
• Kokoonpanon yhteensopivuus:Tarkista soveltuvien osien, liittimien, kiinnikkeiden ja asennusliitäntöjen sopivuus.
• Pinnan kunto:Tarkasta purseet, naarmut, työkalujäljet ​​ja muut spesifikaatioon liittyvät viat.
• Langan laatu:Tarkista kierteen koko, syvyys ja käytettävyys suunnittelupiirroksesta.
• Materiaali ja viimeistely:Tarkista, että sovittu seos ja pintakäsittely on toimitettu.
• Dokumentaatio:Sovi etukäteen mittaraporteista, materiaalirekistereistä tai muista hyväksymiseen vaadittavista tarkastusasiakirjoista.

Toistuvien tilausten osalta selkeät hyväksymiskriteerit ja kontrolloidut piirustuksen tarkistukset auttavat ylläpitämään johdonmukaisuutta tuotantoerien välillä. Toimittajille tulee myös ilmoittaa kaikista tuotteen käyttötarkoituksen muutoksista, jotka voivat vaikuttaa koneistus- tai tarkastusvaatimuksiin.

10. Usein kysytyt kysymykset

1. Voiko Boyuan valmistaa CNC-koneistetun alumiinikotelon, jossa on uria ja leikkauksia mukautetun piirustuksen mukaan?

Kyllä. Boyuan Hardware hyväksyy mukautetut asuntovaatimukset asiakkaan piirustusten ja määriteltyjen rakenteellisten tarpeiden perusteella. Valmistuksen toteutettavuus riippuu osan geometriasta, vaadituista ominaisuuksista ja käytettävissä olevista koneistusasetuksista.

2. Voidaanko uria ja upotettuja alueita tuottaa 3-akselisella CNC-jyrsinnällä?

Kyllä, jos ominaisuudet ovat leikkaustyökalujen käytettävissä ja ne sopivat valittuun kokoonpanoon. Ominaisuudet, joihin on vaikea päästä käsiksi, voivat vaatia uudelleensijoittamista, lisäasetuksia tai suunnittelun muutoksia.

3. Mitä tietoja minun tulee antaa tarjousta varten?

Anna mitoitettu piirustus tai 3D CAD-malli, materiaalivaatimukset, kriittiset toleranssit, pinnan viimeistely, tilausmäärä ja mahdolliset erityiset tarkastusvaatimukset. Nämä tiedot auttavat valmistajaa arvioimaan toteutettavuutta ja laatimaan osuvamman tarjouksen.

4. Voiko kotelo sisältää reikiä, rakoja ja porrastettuja pintoja yhdessä komponentissa?

Nämä ominaisuudet voidaan usein yhdistää yhteen malliin. Niiden yhteensopivuus riippuu työkalun saavutettavuudesta, seinämän paksuudesta, työkappaleen sijainnista ja yleisestä työstöjärjestyksestä.

5. Miten vähennän mukautetun alumiinikotelon kustannuksia?

Käytä käytännöllisiä ominaisuuksia, vältä tarpeettoman syviä tai kapeita taskuja, standardoi reikä- ja kierremääritykset mahdollisuuksien mukaan ja käytä tiukkoja toleransseja vain silloin, kun toiminta sitä vaatii. Varhainen piirustustarkistus voi tunnistaa mahdollisuuksia yksinkertaistaa koneistusta.

6. Sopiiko tietty alumiiniseos jokaiseen asuntokäyttöön?

Ei. Seoksen valinta riippuu lujuudesta, työstettävyydestä, korroosiolle altistumisesta, käyttöolosuhteista ja viimeistelyvaatimuksista. Varmista materiaaliluokka valmistajalta ennen valmistusta.

7. Kuinka voin varmistaa, että valmis osa täyttää vaatimukset?

Määrittele mitattavissa olevat hyväksymiskriteerit suunnittelupiirustuksessa ja sovi tarkastusmenetelmistä ennen tuotantoa. Erityistä huomiota tulee kiinnittää kriittisiin mittoihin, ominaisuuksien sijaintiin, säikeisiin ja liitäntöihin.

11. Kuinka voit aloittaa mukautetun asuntoprojektisi?

Hyvin suunniteltu CNC-koneistettu alumiinikotelo, jossa on uria ja leikkauksia, yhdistää toiminnallisen geometrian ja käytännöllisen valmistettavuuden. Määrittämällä kunkin uran, syvennyksen, reiän ja leikkauksen tarkoituksen ostajat voivat parantaa kokoonpanon yhteensopivuutta, selventää laatuodotuksia ja tehdä tietoisempia päätöksiä tuotantokustannuksista.

Boyuan Hardware tarjoaa räätälöityjä CNC-koneistettuja alumiinikoteloratkaisuja asiakkaiden piirustusten ja rakennevaatimusten perusteella. Olitpa sitten kehittämässä uutta elektroniikkakomponenttia, hiomassa teollista kokoonpanoa tai hankkimassa erityistä asennusosaa, varhainen viestintä voi auttaa luomaan oikean valmistustavan. Tarkista tuotteen tekniset tiedot ja räätälöintitiedot, valmistele piirustuksesi jaota meihin yhteyttäkeskustellaksesi projektisi vaatimuksista ja pyytää tarjous.
