69 × 27 mm alumiininen lääketieteellinen virtalähde ja ohjainkotelo

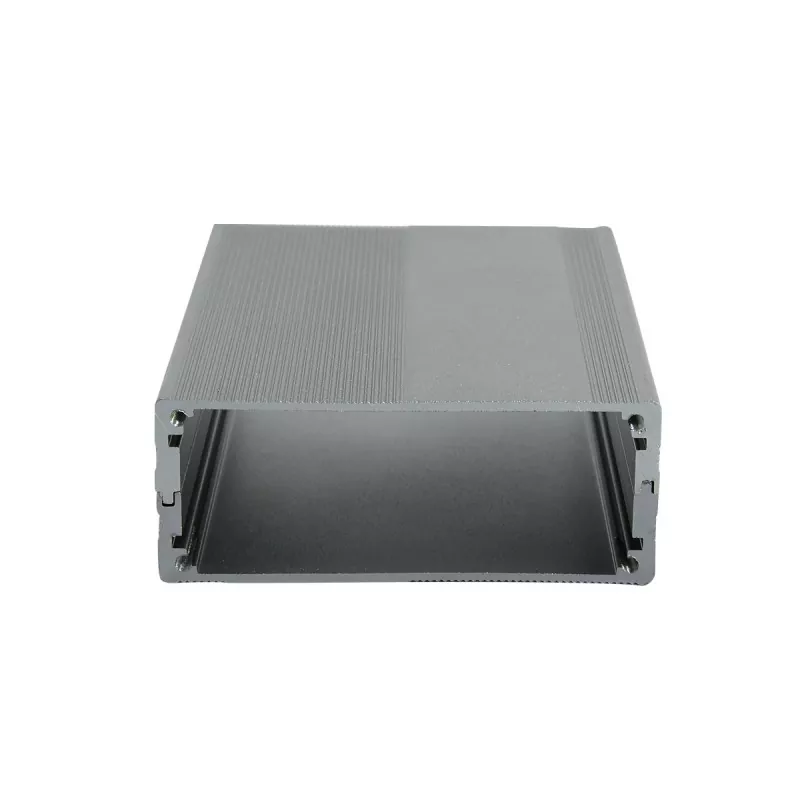

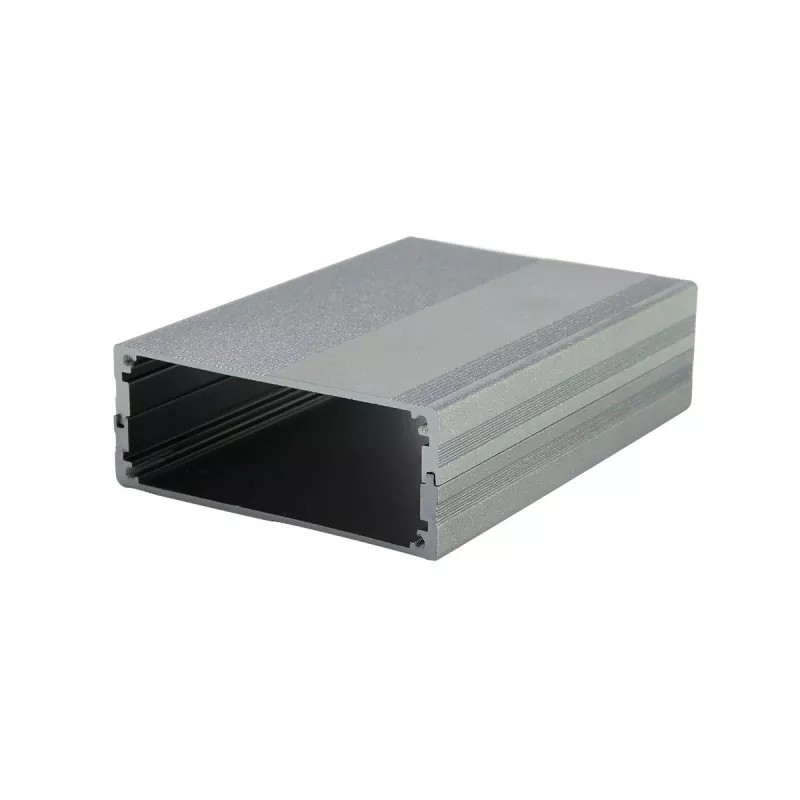

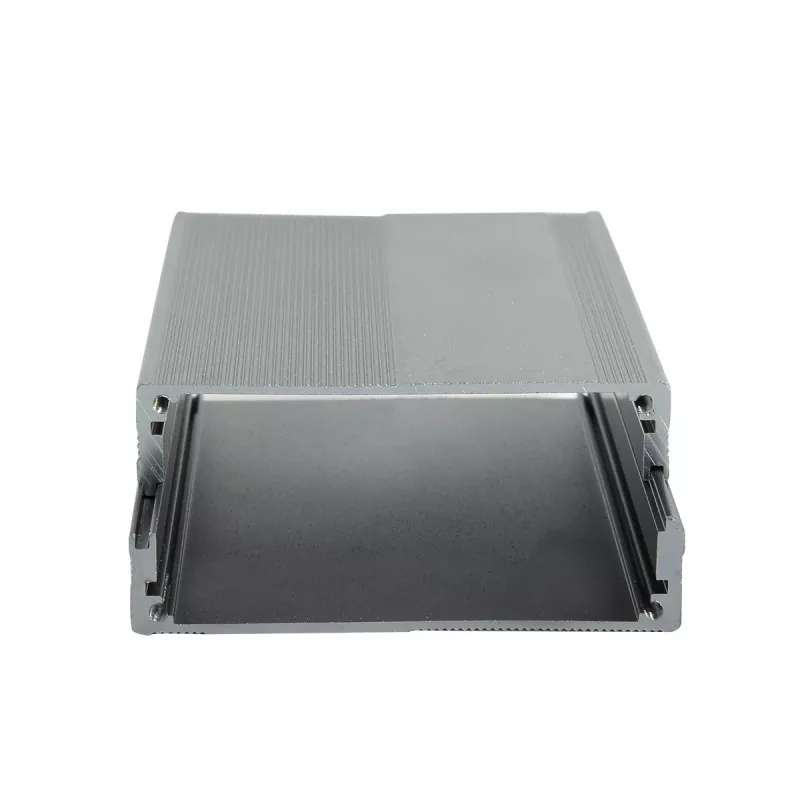

Boyuan 69 × 27 mm alumiinikotelo on leveärunkoinen, keskikorkea elektroniikkalaitekotelo, joka on muodostettu alumiiniseosprofiilien suulakepuristamisesta ja jonka ulkoinen poikkileikkauskoko on 69 mm (leveys) × 27 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

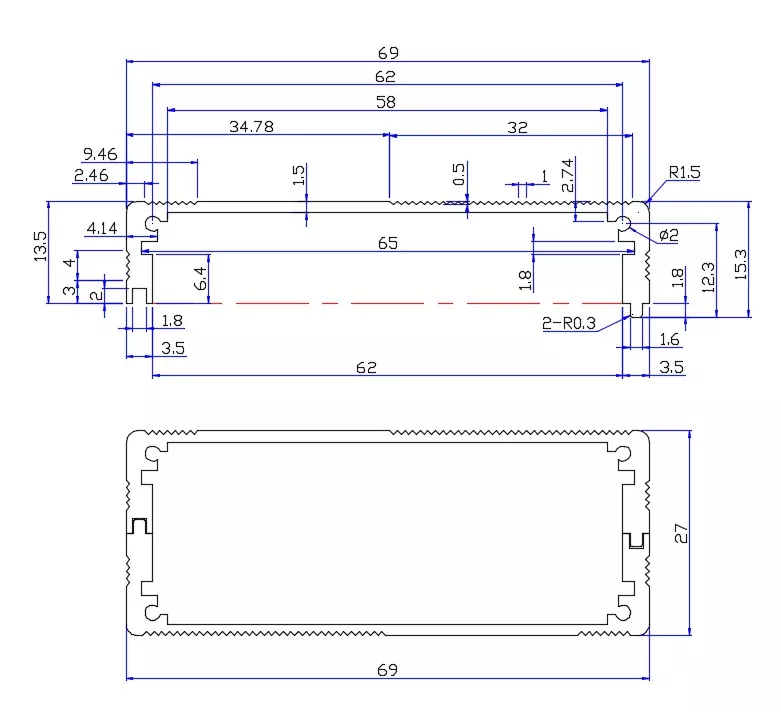

69 × 27 mm:n alumiininen lääketieteellinen virtalähde ja ohjainkotelo on muodostettu alumiiniprofiilin suulakepuristuksella, ja sen päärungon poikkileikkauskoko on kiinteä. Se voidaan leikata laitteen todellisen pituuden mukaan, ja lopullinen kokoonpano suoritetaan päätylevyjen, CNC-koneistuksen ja muiden tukiprosessien avulla. Kotelon sisäpuoli on suunniteltu tavallisilla piirilevykorttipaikoilla, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

Boyuan Hardware on keskittynyt alumiinikoteloiden ja alumiinirunkojen valmistukseen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantotehdastilalla ja voi tarjota räätälöityjä alumiinikoteloiden työstöä asiakkaan piirustusten, näytteiden tai kokovaatimusten mukaan.

Keskeiset edut

01 | 27 mm Korkeus: Kriittinen 3 mm Yli 24 mm

Markkinoilla olevat yleiset leveät alumiinikotelot ovat enimmäkseen 24 mm korkeita. 69 × 27 mm nostaa korkeuden 27 mm:iin säilyttäen samalla 69 mm leveyden. Tämä ylimääräinen 3 mm voi tuntua vähäiseltä, mutta se tuo huomattavan eron – mahtuu komponentteja, kuten noin 25 mm korkeita elektrolyyttikondensaattoreita, pieniä muuntajia ja releitä. Laitteille, kuten lääketieteellisille virtalähteille ja teollisuusohjaimille, joissa on oltava hieman korkeampia komponentteja, 27 mm on "kultainen korkeus", joka tasapainottaa ohuen ulkonäön ja toiminnallisen täydellisyyden.

02 | Sopii lääketieteellisiin virtalähteisiin ja ohjainskenaarioihin

69 × 27 mm:ä on käytetty kypsästi lääketieteellisten virtalähteiden koteloiden, lääketieteellisten laitteiden ohjaimien, piirilevykoteloiden ja vastaavien skenaarioiden markkinoilla. Lääketieteellisillä laitteilla on tiukat vaatimukset sähkömagneettiselle yhteensopivuudelle ja lämmönpoistolle. Alumiiniseosmateriaali tarjoaa luonnollisen sähkömagneettisen suojauksen ja lämmönpoiston edut, mikä tekee siitä ihanteellisen kotelovaihtoehdon lääketieteellisille elektronisille laitteille.

03 | Alumiininen ekstruusiorakenne, joustava pituuden räätälöinti

Kotelon rungossa käytetään 6063-T5 suulakepuristettua alumiiniprofiilia, jolla on kiinteä poikkileikkauskoko ja pituus voidaan leikata mielivaltaisesti todellisten vaatimusten mukaan. Sama profiili soveltuu eripituisiin piirilevyihin, mikä helpottaa sarjatuotekehitystä.

04 | Tavalliset PCB-korttipaikat, tehokas kokoonpano

Sisäpuolella on vakiona piirilevykorttipaikat, ja piirilevy voidaan asettaa suoraan sisään ja kiinnittää ilman lisäruuveja, mikä parantaa huomattavasti kokoonpanotehokkuutta.

05 | CNC-tarkkuuskoneistustuki

CNC-toissijainen koneistus voidaan suorittaa vakioprofiilin perusteella:

• Liitäntäaukot (USB, RJ45, lentoliittimet, virtaliitännät jne.)
• Ruuvinreiät, kierrereiät, vastaporareiät
• Lämmönpoistoaukot, tuuletusaukot
• Napinreiät, merkkivalojen reiät
• Näytön ikkunoiden aukot
• Logo laserkaiverrus, silkkipainatus

06 | Alumiininen lämmönpoisto, pidentää laitteiden käyttöikää

Alumiiniseoksen lämmönjohtavuus on noin 200 W/(m·K), joka voi nopeasti johtaa lämpöä sisäisistä teholaitteista, mikä sopii erityisesti laitteille, joissa on tietty määrä lämpöä, kuten lääketieteelliset virtalähteet ja LED-ohjaimet.

07 | IP54-suojaus, sopeutuu useisiin ympäristöihin

69 × 27 mm:n alumiinikotelo voi saavuttaa IP54-suojaustason, pöly- ja roisketiivis, soveltuu lääketieteellisiin, teollisiin, ulkotiloihin ja muihin käyttöskenaarioihin.

08 | Sähkömagneettinen suojaus, häiriönesto

Itse alumiiniseoksella on hyvä sähkömagneettinen suojauskyky, mikä estää tehokkaasti ulkoisia sähkömagneettisia häiriöitä vaikuttamasta tarkkuuspiireihin.

Tekniset tiedot

Tyypilliset sovellusskenaariot

1. Lääketieteelliset virtalähteet ja lääkinnällisten laitteiden ohjaimet

Tämä on keskeisin ja erotetuin sovellussuunta 69 × 27 mm:lle.

69 × 27 mm on markkinoiden todennettu kypsäksi kotelospesifikaatioksi lääketieteellisille virtalähteille ja ohjaimille. Lääketieteellisissä virtalähteissä on yleensä oltava suodatinkondensaattoreita (korkeus voi olla 25 mm), muuntajia ja jäähdytyselementtejä. 27 mm:n korkeus tarjoaa enemmän asennustilaa kuin 24 mm. Alumiiniseoskotelo tarjoaa hyvän sähkömagneettisen suojauksen, joka täyttää lääketieteellisten laitteiden EMC-vaatimukset, kun taas alumiinimateriaali on helppo puhdistaa ja desinfioida lääketieteellisten laitteiden hygieniastandardien mukaisesti.

Sovellettavat tuotteet: lääketieteelliset kytkentävirtalähteet, lääketieteellisten laitteiden ohjauslevyt, näyttömoduulit, testausinstrumenttien kotelot.

2. Teollisuuden tehomoduulit ja LED-ajurit

69 × 27 mm:n alumiinista lääketieteellistä virtalähdettä ja ohjainkoteloa käytetään laajalti tehomoduulissa ja LED-ohjainkentissä. Tehomoduulit tarvitsevat laajemman piirilevyasettelun teholaitteiden ja useiden liitäntöjen vastaanottamiseksi. 69 mm leveys tarjoaa runsaasti reititystilaa; 27 mm korkeuteen mahtuu elektrolyyttikondensaattorit ja jäähdytyselementit. Alumiiniseoskotelo auttaa teholaitteita haihduttamaan lämpöä tehokkaasti, mikä pidentää virtalähteen käyttöikää.

Sovellettavat tuotteet: hakkurivirtalähdemoduulit, LED-ohjainvirtalähteet, teollisuusvirtasovittimet, DC-DC-muuntimet.

3. GPS-moduulit ja paikannusseurantalaitteet

69×27mm käytetään usein GPS-moduulien ja paikannusseurantalaitteiden koteloihin. GPS-laitteissa on oltava GPS-sirut, viestintämoduulit, antennit ja akut. 69 mm:n leveys tarjoaa runsaasti PCB-tilaa, ja 27 mm:n paksuus mahtuu suuremman kapasiteetin akkuihin.

Sovellettavat tuotteet: GPS/GPRS-moduulit, ajoneuvojen GPS-seurantalaitteet, omaisuuden paikannuslaitteet, ulkopaikannusmoduulit.

4. Instrumentit ja teollisuusohjaus

Alumiinin suulakepuristuskoteloita käytetään laajalti instrumenteissa ja mittareissa, elektroniikassa, viestinnässä, automaatiossa, teollisuuden ohjauksessa ja muilla teollisuudenaloilla. Laajarunkoinen ja keskikorkea 69 × 27 mm:n muotoilu täyttää sekä instrumenttituotteiden suuren näytön tarpeet että tarjoaa runsaasti sisätilaa ohjauspiireille ja tehomoduuleille.

Sovellettavat tuotteet: instrumentti- ja mittarikotelot, teollisuusohjaimet, PLC-moduulit, tiedonkeruumoduulit, automaation ohjauslaitteet.

5. Suojakotelot ja häiriöntorjuntasovellukset

Alumiiniseosmateriaalin sähkömagneettinen suojaus tekee 69 × 27 mm:stä ihanteellisen valinnan tarkkuuspiirin suojakoteloihin. Runsaasti 27 mm:n sisäinen tila mahtuu monimutkaisiin piirijärjestelmiin, mikä estää tehokkaasti sähkömagneettisia häiriöitä.

Sovellettavat tuotteet: elektroniset suojakotelot, häiriönestolaitteiden kotelot, korkeataajuiset moduulisuojaukset, tarkkuuspiirien suojakotelot.

69×27mm vs 69×24mm: Kuinka valita?

Yksinkertaisesti sanottuna: jos laitteesi tarvitsee noin 25 mm:n elektrolyyttikondensaattoreita, pieniä muuntajia tai releitä, valitse 69 x 27 mm; jos se on vain ohut ohjauskortti tai digitaalinen instrumentti, 69×24mm riittää.

Muokattava sisältö

Workshop Show

FAQ

1. Mitä eroa on 69×27mm ja 69×24mm välillä?

27 mm on 3 mm korkeampi kuin 24 mm, ja siinä on enemmän sisätilaa, ja siihen mahtuu komponentteja, kuten noin 25 mm korkeita elektrolyyttikondensaattoreita, pieniä muuntajia ja releitä. 69×27mm sopii paremmin laitteille, kuten lääketieteellisille virtalähteille ja ohjaimille, jotka tarvitsevat hieman korkeampia komponentteja.

2. Sopiiko 69 × 27 mm lääketieteellisiin virtalähteisiin?

Erittäin sopiva. 69 × 27 mm:n alumiininen lääketieteellisen virtalähteen ja ohjaimen kotelo on markkinoiden todennettu kypsäksi kotelospesifikaatioksi lääketieteellisille virtalähteille ja ohjaimille. Alumiiniseosmateriaali tarjoaa hyvän sähkömagneettisen suojauksen ja lämmönpoistokyvyn.

3. Voiko tähän kokoon mahtua elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 22-25 mm korkeita, ja 27 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

4. Onko kotelon pituus 69 × 27 mm?

Nro 69×27mm viittaa poikkileikkauksen kokoon (leveys x korkeus). Pituus voidaan leikata mielivaltaisesti vaatimusten mukaan.

5. Voidaanko seula-ikkunoiden aukot työstää?

Kyllä. LED-digitaaliputki-ikkunoita, LCD-nestekidenäyttöikkunoita, merkkivaloreikiä jne. voidaan työstää.

6. Onko Boyuan Hardware tehdas vai kauppias?

Valmistaja, jolla on noin 10 000 neliömetriä tehdastilaa Huizhoussa, yli 20 vuoden kokemus alumiinikoteloiden valmistuksesta ja tuki räätälöityyn koneistukseen piirustuksista.
