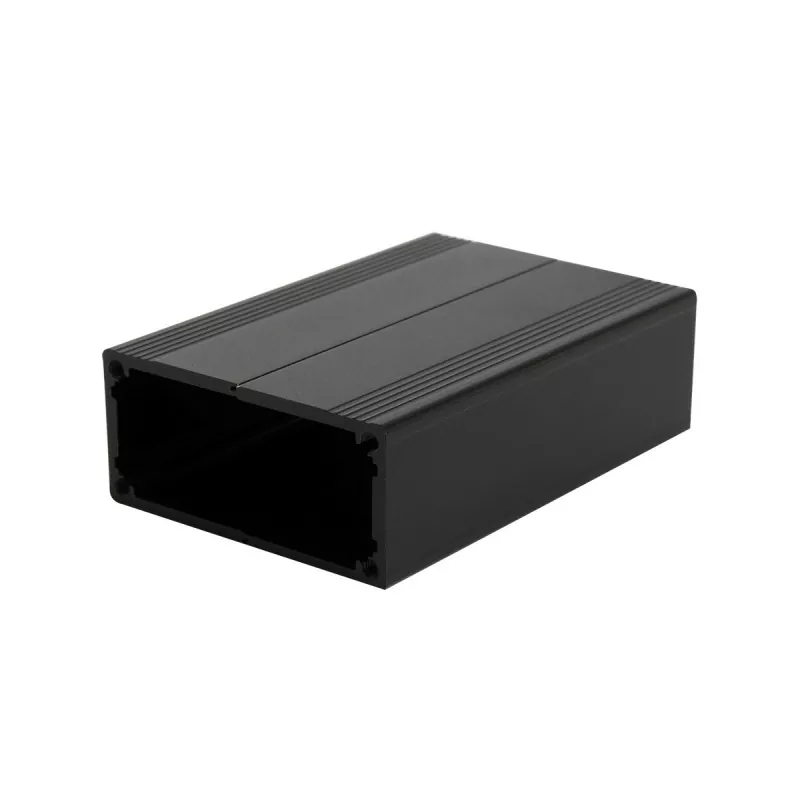

55 × 25 mm alumiininen virtalähdekotelo

Boyuan 55 × 25 mm alumiinivirtalähdekotelo on leveä, ohut elektroniikkalaitekotelo, joka on valmistettu alumiiniseoksesta ekstruusiorakenteesta ja jonka ulkoinen poikkileikkauskoko on 55 mm (leveys) × 25 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Kotelon sisäpuoli on suunniteltu tavallisilla piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan sisään ja kiinnittää ilman lisäruuveja, mikä parantaa huomattavasti kokoonpanotehokkuutta.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

Tuotteen ydinedut

01 | 55 × 25 mm leveä ja ohut muotoilu

55 mm leveä × 25 mm korkea poikkileikkauskoko tarjoaa ihanteellisen pakkausratkaisun elektronisille laitteille.

55 mm:n leveys on tavallista 52 mm:n erittelyä leveämpi, sillä se sopii suurempiin piirilevyasetteluihin ja tukee useampia vierekkäisiä toimintomoduuleja ja liitäntäsuunnittelua, mikä täyttää monikanavaisen tulo-/lähtöasetteluvaatimukset. 25 mm:n korkeus säilyttää ohuen laitteen ulkonäön samalla, kun se tarjoaa runsaasti komponenttien asennustilaa, johon mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (yleensä 20-22 mm korkeita), releitä ja keskikorkeita komponentteja, mikä tukee suhteellisen monimutkaisten piirijärjestelmien integrointitarpeita.

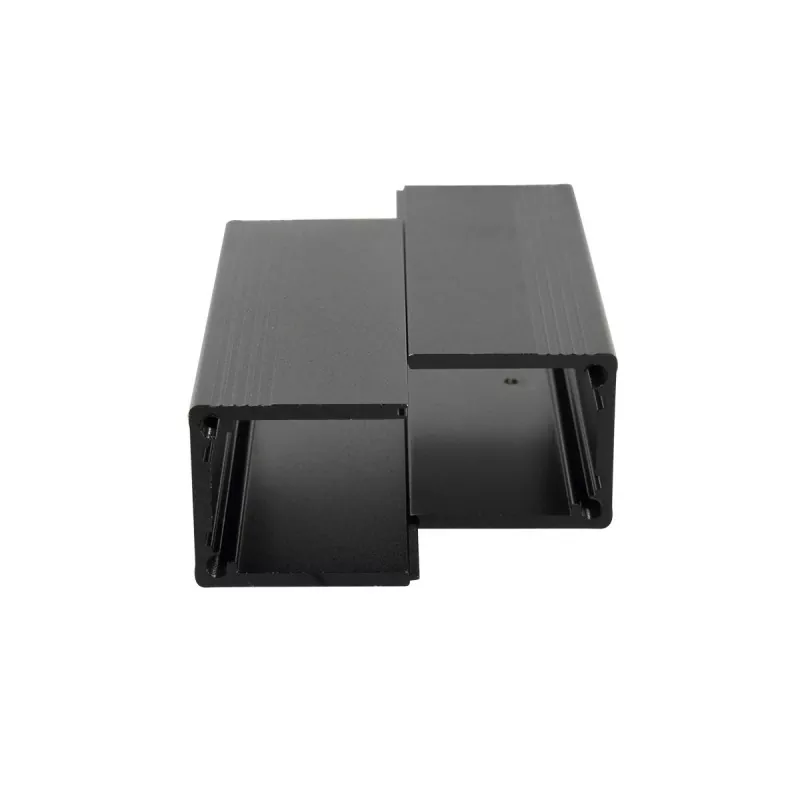

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

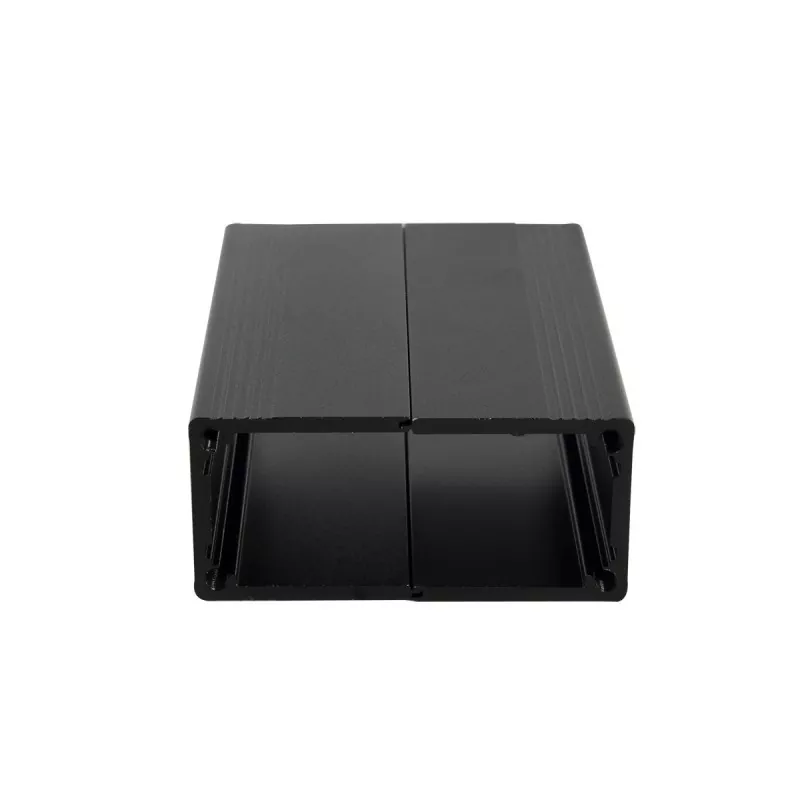

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 55 × 25 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, teholiitännät, SMA-antenniliitännät jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• Asennusreiät ja seinäkiinnitysreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

55×25mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 55 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä ja pidentää laitteen käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

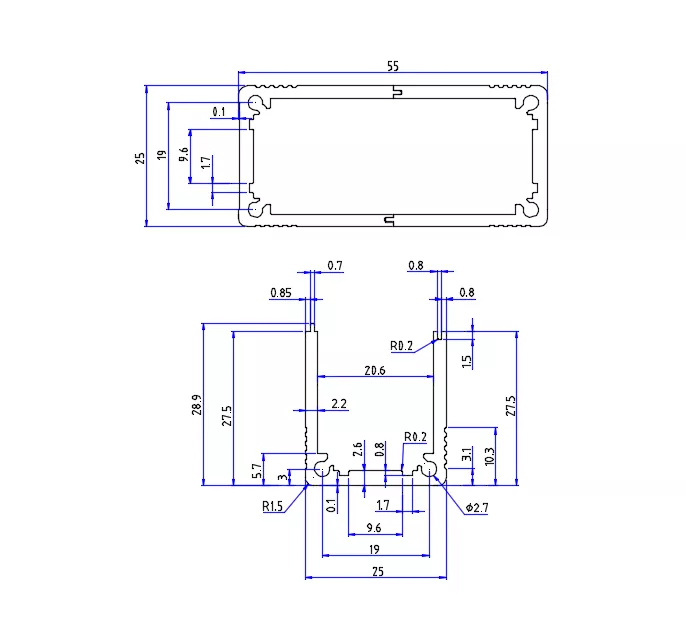

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 55 × 25 mm:n alumiinikotelo sopii?

55 × 25 mm:n alumiininen virtalähteen kotelo kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan – 55 mm:n leveyteen mahtuu suurempia piirilevyjä ja useampia vierekkäisiä toimintomoduuleja; 25 mm korkeus säilyttää ohuen ulkonäön ja tarjoaa enemmän sisätilaa kuin ohuet tekniset tiedot. Tätä eritelmää käytetään laajalti virtalähteissä, instrumenteissa, mittareissa, elektroniikassa, viestinnässä, automaatiossa, antureissa, älykorteissa, teollisuuden ohjauksessa, tarkkuuskoneissa ja muilla teollisuudenaloilla.

1. Virtamoduulit

Laajarunkoinen 55×25 mm soveltuu hyvin erilaisiin tehotuotteisiin:

• Hakkurivirtalähdemoduulit
• Virta-adapterit
• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• Latausmoduulit
• Viestintävirtalähteet
• AC/DC-virtalähteet, säädetyt virtalähteet

Miksi 55×25mm sopii tehomoduuleille? Tehomoduuleissa on yleensä oltava komponentteja, kuten elektrolyyttikondensaattoreita (yleensä 20-22 mm korkeita), pieniä muuntajia ja jäähdytyselementtejä. 25 mm korkeus tarjoaa runsaasti asennustilaa. 55 mm:n leveys on tavallista 52 mm:n erittelyä leveämpi, joten se mahdollistaa laajemmat piirilevyasettelut ja tukee monikanavaisia ​​tulo-/lähtöliitäntöjä. Alumiiniseosmateriaali auttaa myös teholaitteita haihduttamaan lämpöä tehokkaasti.

2. Viestintämoduulit ja langattomat laitteet

Leveä runkorakenne 55 × 25 mm sopii erittäin hyvin erilaisiin viestintätuotteisiin:

• Viestintämoduulit
• Langattomat alustat
• GPS/GPRS-kotelot
• Signaalin muunnosmoduulit
• Signaalivahvistimen kotelot
• Langattomat alustapäätteet
• Tiedonsiirtomoduulit
• Videopalvelimet
• Reitittimet, langattomat vastaanottimet
• RF-moduulikotelot

Miksi 55×25mm sopii viestintämoduuleille? Viestintämoduulit tarvitsevat yleensä laajemman PCB-asettelun RF-piirien, antenniliitäntöjen (SMA), teholiitäntöjen, dataliitäntöjen ja muiden toiminnallisten moduulien sijoittamiseksi. 55 mm:n leveys on leveämpi kuin yleinen 52 mm:n erittely, ja siinä on useampia antenniliitäntöjä ja viestintäliitäntöjä vierekkäin.

3. Mittauslaitteet ja testauslaitteet

• Laite- ja mittarikotelot
• Tiedonkeruuvälineet
• Signaaligeneraattorin kotelot
• Tehoanalysaattorit
• Testauslaitteet
• Tarkkuusmittalaitteet
• Oskilloskooppimoduulit

4. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• Moottorikäyttömoduulit
• I/O-laajennusmoduulit
• Automaatio-ohjauslaitteet
• Teollisuuden ohjausrungon tukimoduulit

5. Suojakotelot ja häiriöntorjuntasovellukset

55 × 25 mm alumiinikotelo voi toimia hyvänä sähkömagneettisena suojausratkaisuna:

• Elektroniset suojakotelot
• Häiriönestolaitteiden kotelot
• Korkeataajuinen moduulisuojaus
• Tarkkuussuojakotelot

Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, joka estää tehokkaasti sähkömagneettisia häiriöitä.

6. Anturit ja älylaitteet

• Anturimoduulit
• Tiedonkeruupäätteet
• Älykorttilaitteet
• IoT-päätteet

7. Lääketieteelliset ja testauslaitteet

• Lääketieteellisten laitteiden kotelot
• Moduulien testaus
• Valvontalaitteiden moduulit
• Kannettavat lääketieteelliset instrumentit

8. Yleisäänentoisto- ja äänilaitteet

• Yleisäänentoistojärjestelmän laitteet
• Vahvistinpiirit
• Äänilaitteet

Mitä voidaan mukauttaa?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

55×25mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 55 × 25 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + asennusreiät + kierrereiät + lämmönpoistoraot + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos piirilevysi leveys on lähellä 55 mm

55 × 25 mm on ihanteellinen valinta – 55 mm:n leveys tarjoaa enemmän piirilevyn reititystilaa ja enemmän vierekkäistä liitäntäasettelua, ja se on 3 mm leveämpi kuin yleinen 52 mm:n erittely.

Jos laitteesi sisältää keskikorkeita osia

25 mm korkeuteen mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (20-22 mm), releitä ja keskikorkeita komponentteja, jotka sopivat elektronisiin laitteisiin, jotka vaativat tietyn sisäisen pystytilan.

Jos laitteesi tarvitsee ohuen ulkonäön

25 mm:n korkeus säilyttää ohuen ulkonäön ja tarjoaa enemmän sisätilaa kuin 15-22 mm:n tekniset tiedot, mikä tasapainottaa estetiikkaa ja toiminnallista täydellisyyttä.

Jos tarvitset yhteensopivuutta useiden liitäntöjen kanssa

55 mm:n leveys tukee useiden liitäntöjen, kuten RJ45:n, lentoliitäntöjen, BNC-, USB- ja SMA-antenniliitäntöjen rinnakkain asettelua, jotka sopivat monipuolisia liitäntöjä vaativiin viestintä- ja mittauslaitteisiin.

Jos laitteesi tarvitsee hyvää lämmönpoistoa

Alumiiniseoskotelolla on erinomainen lämmönjohtavuus. Yhdessä 55 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 55×25 mm alumiinikotelo sopii?

55×25mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan, soveltuu tehomoduuleille, tietoliikennemoduuleille, langattomille alustoille, instrumenteille ja mittareille, tiedonkeruulaitteistoille, teollisuusohjaimille, suojakoteloille, signaalinvahvistimille, ajoneuvojen virtalähteiden koteloille, videopalvelimille jne. 55 mm leveä tarjoaa runsaasti kapeaa ulkoasua PCB-asettelulle, ja com 2:n ulkoasun ohuet komponentit säilyttävät keskikorkeuden.

2. Onko kotelon pituus 55 × 25 mm?

Nro 55×25mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). 55 × 25 mm:n alumiinisen virtalähteen kotelon pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 55 × 25 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 25 mm:n korkeuteen mahtua elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 20-22 mm korkeita, ja 25 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Mitä eroa on 55 mm leveydellä ja 52 mm:llä?

55 mm on 3 mm leveämpi kuin yleinen 52 mm:n spesifikaatio, ja se sopii suurempiin piirilevyihin tai useampaan rinnakkaiseen liitäntäasetteluun, mikä sopii erityisesti laitteisiin, jotka vaativat leveämpiä piirilevyjä tai monikanavaisia ​​tulo-/lähtöliitäntöjä.

6. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaisesti auttaakseen laitteita haihduttamaan lämpöä.

7. Voidaanko SMA-antenniliitäntöjä koneistaa?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 55 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

8. Voidaanko PCB asentaa?

Kyllä. 55 × 25 mm:n alumiinikotelo on vakiovarusteena sisäisillä piirilevykorttipaikoilla, ja piirilevy voidaan asentaa ja kiinnittää suoraan ilman lisäruuveja. Vastaavat asennusrakenteet voidaan suunnitella myös piirilevyn mittojen ja asennustavan mukaan.

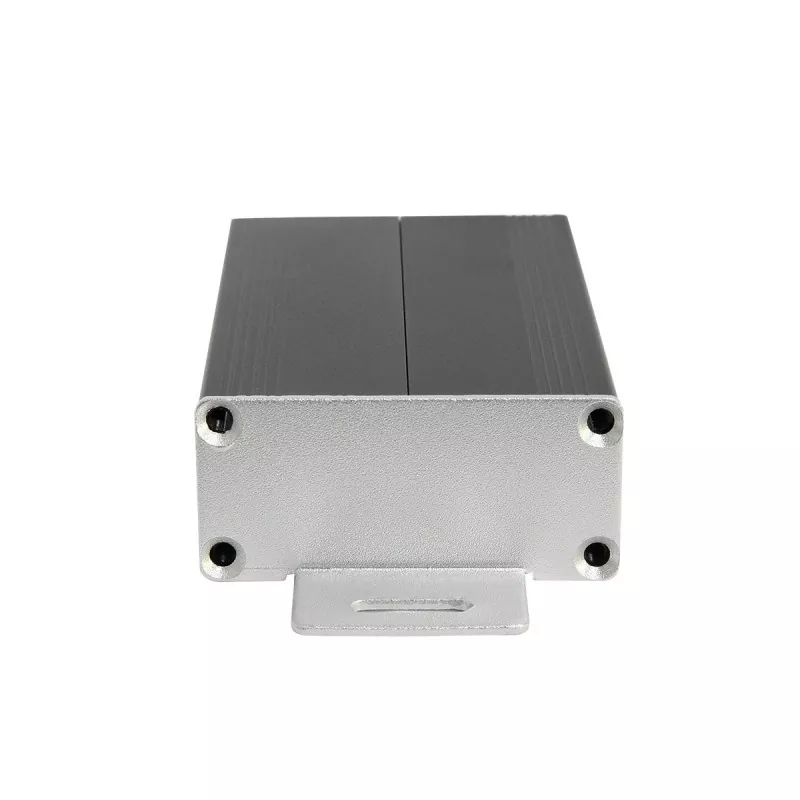

9. Voidaanko päätylevyt räätälöidä?

Kyllä. Päätylevyjen mitat, reikien sijainnit ja rakenne voidaan työstää tuotevaatimusten mukaan.

10. Voidaanko logo tehdä?

Kyllä. Logon työstömenetelmät, kuten laserkaiverrus tai silkkipainatus, voidaan valita tuotevaatimusten mukaan.

11. Voiko eri värejä valita?

Kyllä. Alumiininen kotelo voi saavuttaa erilaisia ​​​​ulkovaikutuksia prosesseilla, kuten anodisoinnilla, ja väriä voidaan mukauttaa mielivaltaisesti asiakkaan vaatimusten mukaan.

12. Entä jos 55 × 25 mm ei sovi piirilevylleni?

Voit lähettää meille piirilevyn mitat, tuotteen rakenteen tai 3D-mallin. Boyuan Hardware voi auttaa varmistamaan, sopiiko 55 × 25 mm: n erittely todellisten mittojen mukaan, ja voi myös valita muita alumiiniprofiilimäärityksiä tai suorittaa mukautetun koneistuksen.
