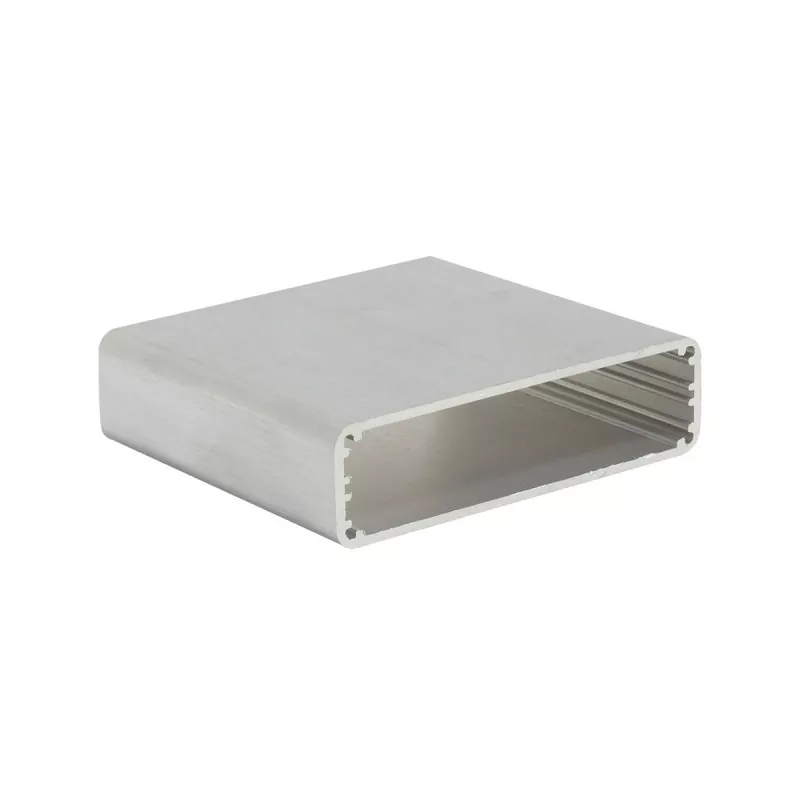

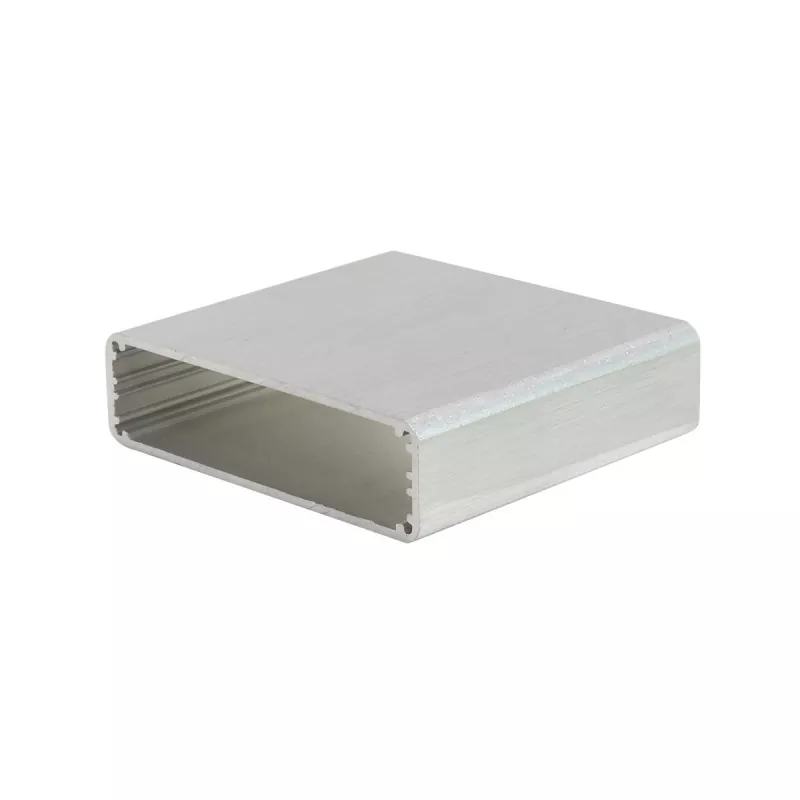

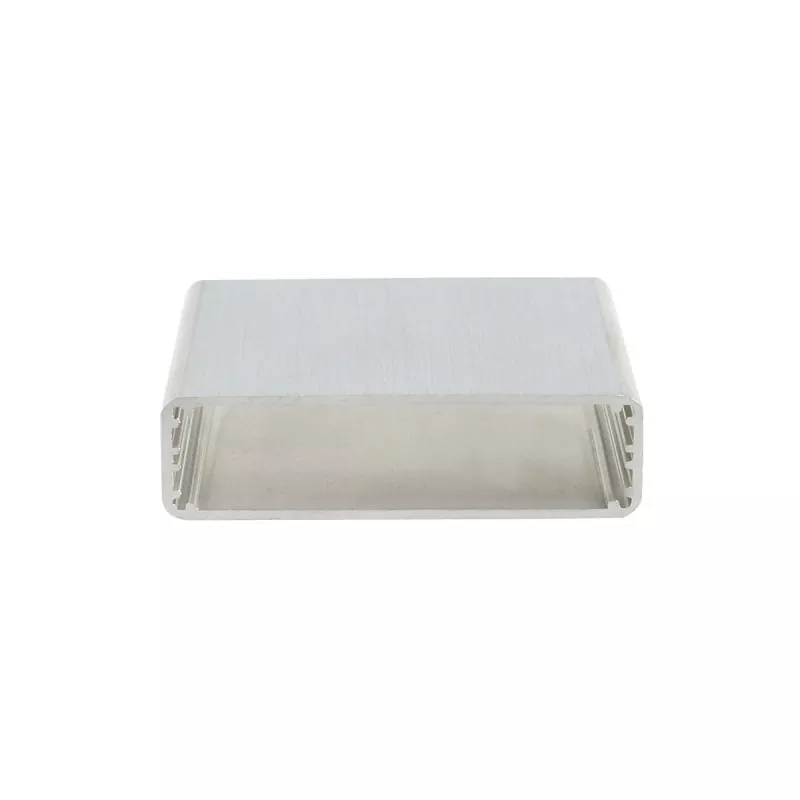

55 × 15 mm erittäin ohut alumiininen elektroninen kotelo älylaitteille

Sisäiset korttipaikat mahdollistavat piirilevyn liukumisen sisään ja kiinnittämisen ilman ylimääräisiä ruuveja, mikä hyväksyy 1,6 mm:n vakiolevyt ja SMD-komponentit. Muovikoteloihin verrattuna 55 × 15 mm:n Ultra Slim -alumiinielektroniikkakotelo Smart Devices -laitteille tarjoaa paremman rakenteellisen lujuuden ja metallipinnan sekä tukee CNC-koneistettuja liitäntöjä, osoitinreikiä, napinreikiä ja lämmönpoistorakenteita. Boyuan Hardware, jolla on yli 20 vuoden kokemus ja ~10 000 ㎡ tehdas, tarjoaa leikkauksen, CNC:n, porauksen, kierteityksen, pintakäsittelyn, laserkaiverruksen, silkkipainon, tarkastuksen ja kokoonpanon.

Tuotteen edut

01 | 55 × 15 mm erittäin leveä ja erittäin ohut muotoilu

55 mm leveä × 15 mm korkea poikkileikkauskoko tarjoaa erittäin ohuen pakkausratkaisun erittäin ohuille älylaitteille.

55 mm:n leveys on tavallista 52 mm:n eritelmää leveämpi, joten se sopii suurempiin piirilevyasetteluihin ja tukee useampia vierekkäisiä toimintomoduuleja ja liitäntäsuunnittelua. 15 mm:n ultraohut korkeus on yksi ohuimmista tällä hetkellä saatavilla olevista alumiinikoteloiden teknisistä ominaisuuksista, mikä antaa laitteille korttimaisen erittäin ohuen profiilin ja parantaa huomattavasti tuotteiden laatua ja teknologista vetovoimaa. 15 mm:n paksuus mahtuu tavallisiin 1,6 mm paksuisiin piirilevyihin ja pinta-asennuskomponentteihin, joten se on paras valinta LED-nauhaohjaimille ja muille erittäin ohuille laitteille.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja. 15 mm:n korkeus on suunniteltu tarkasti tavallisten 1,6 mm:n paksuisten piirilevyjen ja pinta-asennuskomponenttien kanssa.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 55 × 15 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, Type-C, DC-virtaliitännät, riviliittimet jne.)
• Merkkivaloreiät
• Napin reikiä
• Asennusreiät ja asennusreiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistorakenteet
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

55×15mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 55 mm leveän rungon ja itse alumiinikotelon suuren lämmönpoistopinnan kanssa se voi tehokkaasti auttaa sisäisiä teholaitteita haihduttamaan lämpöä ja pidentää LED-ohjainten ja muiden laitteiden käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäkövaikutuksia, jotka antavat ultraohuille laitteille hienostuneemman tuotteen koostumuksen.

08 | Soveltuu sulautettuun asennukseen

15 mm:n erittäin ohut paksuus tekee 55 x 15 mm:n alumiinikotelosta erittäin sopivan upotettavaksi ahtaisiin tiloihin – kuten LED-nauhakanavien sisäpuolelle, seinien sisäpuolelle, huonekalujen ja sisälaitteiden sisäpuolelle – viemättä ylimääräistä tilaa.

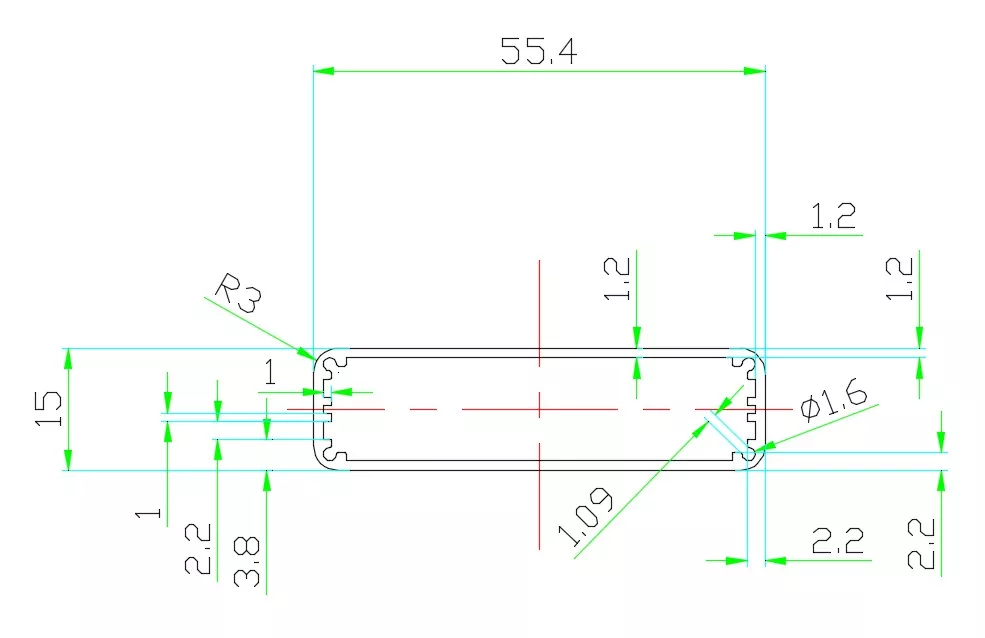

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 55 × 15 mm:n alumiinikotelo sopii?

55 × 15 mm kuuluu ultraleveiden ja ultraohuiden alumiinikoteloiden luokkaan – 55 mm:n leveyteen mahtuu suurempia piirilevyjä ja useampia vierekkäisiä toimintomoduuleja, ja 15 mm:n korkeus saavuttaa korttimaisen erittäin ohuen profiilin. 15 mm:n ultraohut korkeus on tämän spesifikaation ydin, mikä tekee siitä yhden alan ohuimmista alumiinikoteloista, ja se sopii erityisen hyvin erittäin ohuille älylaitteille ja LED-ohjaustuotteille, joilla on äärimmäiset paksuusvaatimukset.

1. LED-nauhaohjaimet ja himmentimet

55×15mm on ihanteellinen pakkausratkaisu LED-nauhaohjaimille:

• LED-nauhaohjaimet
• RGB/RGBW himmennysohjaimet
• DMX512 dekooderit
• SPI-signaalivahvistimet
• 0-10V/PWM himmentimet
• Älykkäät valaistuksen ohjausmoduulit
• Yksiväriset/väriset LED-ohjaimet
• Vakiojännite/vakiovirta LED-ohjainmoduulit

Miksi 55×15mm sopii LED-nauhaohjaimiin? LED-nauhaohjaimet on yleensä asennettava vierekkäin LED-kanavan kanssa tai upotettava nauhakanavan sisään, missä asennustila on erittäin rajallinen. 15 mm:n erittäin ohut korkeus mahdollistaa ohjaimen helposti sijoittamisen tavallisen LED-kanavan sisään (yleensä 12-16 mm korkea) tai kiinnittämisen nauhan takaosaan ilman, että se ulkonee pinnasta. 55 mm:n leveyteen mahtuu leveämpi piirilevy, joka tukee useiden lähtöliitäntöjen rinnakkaisasettelua (RGBW neljä kanavaa). Alumiiniseoskotelo auttaa haihduttamaan lämpöä ohjainsirun ja MOS-transistoreiden kautta, mikä pidentää ohjaimen käyttöikää. Verrattuna 52 × 13 mm:n spesifikaatioon 55 × 15 mm on leveämpi ja hieman korkeampi, joten siihen mahtuu hieman korkeampia komponentteja laajemmalla soveltuvuudella.

2. Sähköiset hintalaput ja sähköiset etiketit

• Supermarkettien sähköiset hintalaput
• Varaston sähköiset etiketit
• Älykkäät hyllyetiketit
• ESL elektroniset hyllyetiketit
• Vähittäiskaupan näyttötarrat

Miksi 55×15mm sopii sähköisiin hintalappuihin? Hyllyjen reunoihin on kiinnitettävä sähköiset hintalaput, joiden paksuusvaatimukset ovat erittäin korkeat. 15 mm:n erittäin ohuen paksuuden ansiosta hintalappu ei vie juuri lainkaan hyllytilaa, ja 55 mm:n leveyteen mahtuu suurempia elektronisia paperinäyttöjä (kuten 4,2 tuumaa/5,8 tuumaa jne.) ja ohjauspiirilevyä.

3. Langattomat laturit

• Langattomat pöytälaturit
• Auton langattomat latausmoduulit
• Sisäänrakennetut langattomat lataustyynyt
• Usean laitteen langattomat latauspaneelit

55 mm:n leveyteen mahtuu tavallinen langaton latauskela (halkaisijaltaan noin 45-50 mm), ja 15 mm paksuus mahdollistaa erittäin ohuen laturin suunnittelun.

4. Erittäin ohuet anturimoduulit

• Erittäin ohuet valosähköiset anturit
• Ihmiskehon infrapunatunnistinmoduulit
• Valaistuksen anturit
• Lämpötila- ja kosteusanturit
• Ultraäänietäisyydenmittausmoduulit
• PM2.5 tunnistusmoduulit

5. Bluetooth-majakat ja paikannustunnisteet

• Bluetooth-majakat
• Sisätilojen sijoitustarrat
• Omaisuuden seurantatunnisteet
• Kadonneita laitteita

15 mm:n erittäin ohut paksuus mahdollistaa tunnisteen helposti kiinnittämisen seiniin, hyllyihin ja laitteiden pintoihin.

6. Smart Sockets ja Smart Switch -paneelit

• Älykkäät pistorasiakotelot
• WiFi-älykytkinmoduulit
• Zigbee/Z-wave ohjausmoduulit
• Älykodin ohjauspaneelit

55 mm leveys vastaa paneelin vakiomittoja, ja 15 mm erittäin ohut paksuus mahdollistaa erittäin ohuen profiilin.

7. LED-näytön ohjauskortit

• Pienet LED-ohjauskortit
• Näytä vastaanottavat kortit
• Asynkroniset ohjauskortit

8. Erittäin ohuet virtalähteet ja sovittimet

• Erittäin ohuet virtasovittimet
• LED-ohjainvirtalähteet
• Pikalatausmoduulikotelot
• DC-DC muunnosmoduulit

9. Älykodin ohjausmoduulit

• Älykkäät verhojen ohjausmoduulit
• Älykkäät valaistuksen ohjausmoduulit
• Ympäristönvalvontaterminaalit

Mitä voidaan mukauttaa 55 × 15 mm:n alumiinikoteloon?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuslaitteisiin ja älykkään kodin kaappeihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

55×15mm alumiinikotelon pinnalle voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 55 × 15 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + merkkivalon reiät + napinreiät + lämmönpoistoraot + kiinnitysreiät + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos laitteellasi on äärimmäiset paksuusvaatimukset

15 mm on yksi ohuimmista tällä hetkellä saatavilla olevista alumiinikoteloteollisuuden eritelmistä, ja se sopii LED-nauhaohjaimiin, elektronisiin hintalappuihin, langattomiin latureihin ja muihin tuotteisiin, joilla on erittäin korkeat paksuusvaatimukset.

Jos piirilevysi leveys on lähellä 55 mm

55 × 15 mm on ihanteellinen valinta – 55 mm:n leveys tarjoaa runsaasti piirilevyn reititystilaa ja toimintomoduuliasettelun, ja se on 3 mm leveämpi kuin 52 mm:n erittely, joten se sopii suuremmille piirilevyille.

Jos sinun on asennettava LED-kanavan sisään

15 mm:n erittäin ohut korkeus vastaa LED-kanavan standardimittoja (yleensä 12-16 mm korkea), joten ohjain mahtuu täydellisesti LED-kanavan sisään ilman, että se ulkonee pinnasta.

Jos tarvitset sulautetun asennuksen

15 mm:n ultraohut paksuus soveltuu asennettavaksi ahtaisiin tiloihin - LED-kanavien sisään, sisäseiniin, huonekalujen sisätiloihin, laitteiden sisälle jne. - viemättä ylimääräistä tilaa.

Jos haluat kiinnittää hyllyyn tai seinään

15 mm:n erittäin ohuen paksuuden ansiosta laite on helppo kiinnittää hyllyn reunoihin ja seinäpintoihin, eikä se vie tilaa ja näyttää siistiltä ja tyylikkäältä.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 55×15 mm alumiinikotelo sopii?

55×15mm kuuluu ultraleveiden ja ultraohuiden alumiinikoteloiden luokkaan. Ydinsovelluksia ovat LED-nauhaohjaimet, elektroniset hintalaput, langattomat laturit, Bluetooth-majakat, erittäin ohuet anturit, älykkäät pistorasiat, älykytkinpaneelit, näytön ohjauskortit jne. 15 mm:n ultraohut korkeus on yksi alan ohuimmista alumiinikoteloista, ja se sopii erittäin ohuille älylaitteille, joilla on äärimmäiset paksuusvaatimukset.

2. Onko kotelon pituus 55 × 15 mm?

Nro 55×15mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Sopiiko 55×15mm LED-nauhaohjaimiin?

Erittäin sopiva. 15 mm:n ultraohut korkeus mahtuu helposti tavallisten LED-kanavien sisään (yleensä 12-16 mm korkea), ja 55 mm leveälle mahtuu leveä ohjainpiirilevy ja useita lähtöliitäntöjä. Alumiiniseoskotelo auttaa haihduttamaan lämpöä ohjainsirun ja MOS-transistoreiden kautta, mikä tekee siitä ihanteellisen pakkausratkaisun LED-ohjaimille.

4. Voidaanko 55 × 15 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

5. Voiko 15 mm:n korkeuteen mahtuu PCB?

Kyllä. 15 mm:n korkeus on suunniteltu tarkasti tavallisten 1,6 mm:n paksuisten piirilevyjen ja pinta-asennuskomponenttien kanssa. Erityinen vahvistus tarvitaan piirilevysi paksuuden ja komponentin korkeuden mukaan.

6. Mitä eroa on 55 mm leveydellä ja 52 mm:llä?

55 mm on 3 mm leveämpi kuin yleinen 52 mm:n spesifikaatio, ja se sopii suuremmille piirilevyille tai useammille vierekkäisille liitäntäasetteluille, mikä sopii erityisesti LED-ohjaimiin, jotka vaativat leveämpiä piirilevyjä tai useita lähtökanavia.

7. Voidaanko alumiinikoteloon tehdä Type-C-liitäntäreikä?

Kyllä. Boyuan Hardware pystyy koneistamaan tarkasti erilaisia ​​liitäntäaukkoja, kuten Type-C-, USB- ja DC-virtaliitäntöjä asiakkaan piirustusten mukaan.

8. Voidaanko logo tehdä?

Kyllä. Logon työstömenetelmät, kuten laserkaiverrus tai silkkipainatus, voidaan valita tuotevaatimusten mukaan.

9. Voiko eri värejä valita?

Kyllä. 55 × 15 mm:n ultraohut alumiinielektroninen kotelo älylaitteille voi saavuttaa erilaisia ​​​​ulkovaikutuksia prosesseilla, kuten anodisoinnilla, ja väriä voidaan mukauttaa mielivaltaisesti asiakkaan vaatimusten mukaan.

10. Voidaanko näytteet tehdä ensin?

Näytetyöstö voidaan suorittaa projektin vaatimusten mukaisesti. On suositeltavaa varmistaa näytteen mitat, reikien sijainnit, kokoonpano ja pintavaikutus ennen massatuotantoa.
