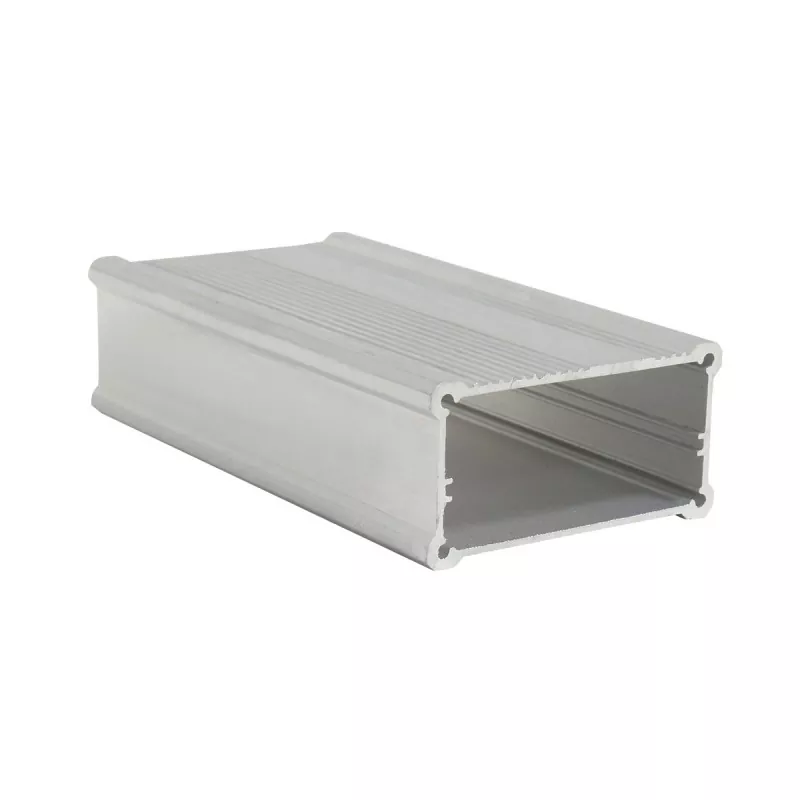

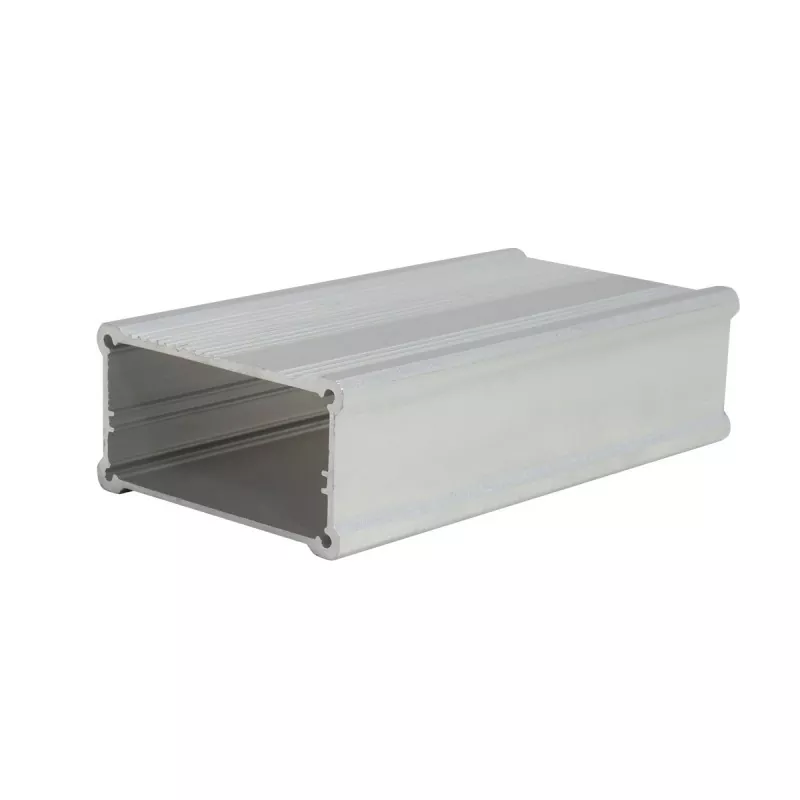

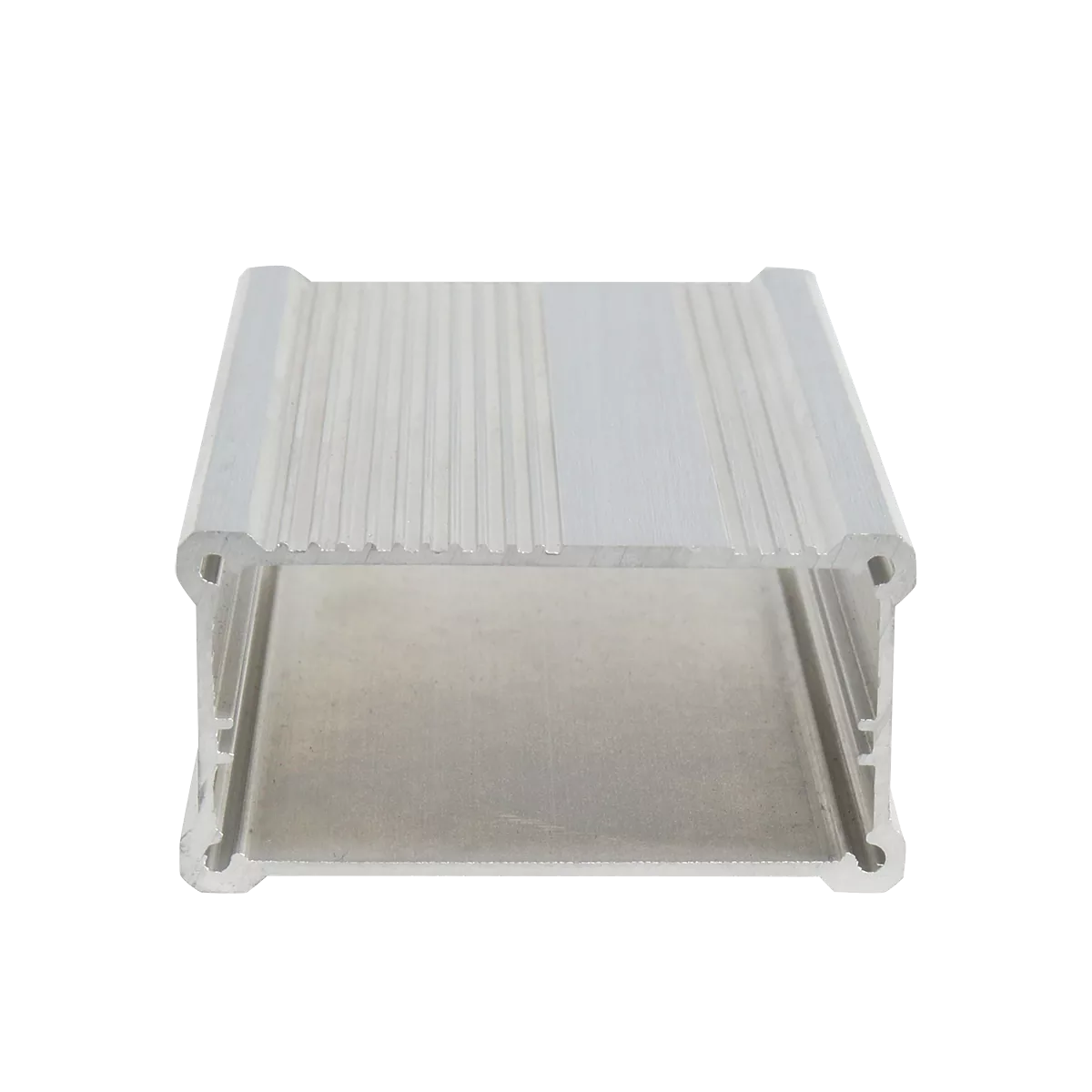

53,4 × 27,5 mm alumiininen virtalähteen ohjausmoduulin kotelo

Boyuan 53,4 × 27,5 mm alumiininen virtalähteen ohjausmoduulikotelo on keskikokoinen elektroniikkalaitekotelo, joka on valmistettu alumiiniseoksesta ekstruusiorakenteesta ja jonka ulkoinen poikkileikkauskoko on 53,4 mm (leveys) × 27,5 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

Keskeiset edut

01 | 53,4 × 27,5 mm leveä runko, kohtalainen muotoilu

53,4 mm leveä × 27,5 mm korkea poikkileikkauskoko tarjoaa runsaasti sisätilaa keskikokoisille elektronisille laitteille.

53,4 mm:n leveys on tavallista 52 mm:n erittelyä leveämpi, ja se mahdollistaa laajemmat piirilevyasettelut ja enemmän vierekkäisiä liitäntämuotoja, mikä tukee monikanavaisia ​​tulo-/lähtöliitäntöjen asetteluja. 27,5 mm:n korkeus säilyttää kohtuullisen laitteen paksuuden ja tarjoaa enemmän komponenttien asennustilaa kuin ohuet tekniset tiedot, ja se sisältää pienet muuntajat, elektrolyyttikondensaattorit (yleensä 20-25 mm korkeat), releet ja keskikorkeat komponentit, mikä tukee suhteellisen monimutkaisten piirijärjestelmien integrointitarpeita.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja. 27,5 mm:n korkeuteen mahtuu teholaitteita, joissa on pienet jäähdytyselementit tai keskikorkeat komponentit, mikä tarjoaa luotettavan pakkausratkaisun hieman tehokkaammille elektronisille laitteille.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 53,4 × 27,5 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, virtaliitännät jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• Asennusreiät ja seinäkiinnitysreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

53,4 × 27,5 mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 53,4 mm:n leveän rungon ja 27,5 mm:n sisätilan kanssa voidaan asentaa pieniä jäähdytyselementtejä tai lisätä sisäistä ilmankiertotilaa, mikä auttaa tehokkaasti sisäisiä komponentteja haihduttamaan lämpöä ja pidentää laitteen käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 53,4 × 27,5 mm:n alumiinikotelo sopii?

53,4 × 27,5 mm:n alumiininen virtalähteen ohjausmoduulikotelo kuuluu laajarunkoisten, kohtalaisen tilan alumiinikoteloiden luokkaan – 53,4 mm:n leveys on tavallista 52 mm:n eritelmää leveämpi, mikä tukee leveämpiä piirilevyjä ja useampia vierekkäisiä liitäntäasetteluja; 27,5 mm:n korkeus säilyttää kohtuullisen laitteen paksuuden ja tarjoaa enemmän sisätilaa kuin ohuet tekniset tiedot. Tätä eritelmää käytetään laajasti instrumenteissa, mittareissa, elektroniikassa, viestinnässä, automaatiossa, antureissa, älykorteissa, teollisuuden ohjauksessa, tarkkuuskoneissa ja muilla teollisuudenaloilla.

1. Virtamoduulit

Laajarunkoinen kohtalainen muotoilu 53,4 × 27,5 mm sopii erittäin hyvin erilaisiin tehotuotteisiin:

• Hakkurivirtalähdemoduulit
• Virta-adapterit
• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• Latausmoduulit
• AC/DC-virtalähteet, säädetyt virtalähteet
• Viestintävirtalähteet

Miksi 53,4 × 27,5 mm sopii tehomoduuleille? Tehomoduuleissa on yleensä oltava komponentteja, kuten elektrolyyttikondensaattoreita (yleensä 20-25 mm korkeita), pieniä muuntajia ja jäähdytyselementtejä. 27,5 mm:n korkeus tarjoaa runsaasti asennustilaa, 53,4 mm:n leveys mahtuu leveisiin piirilevyasetteluihin, mikä tukee monikanavaisia ​​tulo-/lähtöliitäntöjä, ja alumiiniseosmateriaali auttaa myös teholaitteita hajaamaan lämpöä tehokkaasti.

2. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• Moottorikäyttömoduulit
• I/O-laajennusmoduulit
• Automaatio-ohjauslaitteet
• Teollisuuden ohjausrungon tukimoduulit

Miksi 53,4 × 27,5 mm sopii teollisuuden ohjausmoduuleille? Teollisuuden ohjausmoduuleissa on yleensä oltava useita liitäntöjä ja suurempikokoisia ohjauskortteja. 53,4 mm:n leveyteen mahtuu useita liitäntöjä vierekkäin, ja 27,5 mm:n korkeuteen voidaan asentaa teholaitteita pienillä jäähdytyselementeillä.

3. Viestintä- ja verkkomoduulit

Soveltuu viestintämoduulituotteisiin:

• Viestintämoduulit
• Langattomat alustat
• GPS/GPRS-kotelot
• Signaalin muunnosmoduulit
• Signaalivahvistimen kotelot
• Tiedonsiirtomoduulit
• Videopalvelimet
• Reitittimet, langattomat vastaanottimet

53,4 mm:n leveyteen mahtuu enemmän antenniliitäntöjä ja viestintärajapintojen asetteluja.

4. Mittauslaitteet ja testauslaitteet

• Laite- ja mittarikotelot
• Tiedonkeruuvälineet
• Signaaligeneraattorin kotelot
• Tehoanalysaattorit
• Testauslaitteet
• Tarkkuusmittalaitteet

Miksi 53,4×27,5 mm sopii mittauslaitteille? Mittauslaitteet tarvitsevat suurempia PCB-asetteluja signaalinkäsittelypiirien ja useiden liitäntöjen sovittamiseksi. 53,4 mm:n leveyteen mahtuu tavallisia leveitä piirilevyjä ja 27,5 mm:n korkeuteen komponentteja, kuten muuntajia ja releitä. Samaan aikaan alumiiniseoskotelo tarjoaa hyvän sähkömagneettisen suojauksen.

5. Suojakotelot ja häiriöntorjuntasovellukset

53,4 × 27,5 mm alumiinikotelo voi toimia hyvänä sähkömagneettisena suojausratkaisuna:

• Elektroniset suojakotelot
• Häiriönestolaitteiden kotelot
• Korkeataajuinen moduulisuojaus

Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, joka estää tehokkaasti sähkömagneettisia häiriöitä.

6. Anturit ja älylaitteet

• Anturimoduulit
• Tiedonkeruupäätteet
• Älykorttilaitteet
• IoT-päätteet

7. Lääketieteelliset ja testauslaitteet

• Lääketieteellisten laitteiden kotelot
• Moduulien testaus
• Valvontalaitteiden moduulit
• Kannettavat lääketieteelliset instrumentit

8. Public Address and Audio Equipment

• Yleisäänentoistojärjestelmän laitteet
• Vahvistinpiirit
• Äänilaitteet

Mitä voidaan mukauttaa?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

53,4×27,5 mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 53,4 × 27,5 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + asennusreiät + kierrereiät + lämmönpoistoraot + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos piirilevysi leveys on lähellä 53,4 mm

53,4 × 27,5 mm on ihanteellinen valinta – 53,4 mm:n leveys tarjoaa enemmän piirilevyn reititystilaa ja enemmän vierekkäistä liitäntäasettelua kuin yleinen 52 mm:n erittely.

Jos laitteesi sisältää keskikorkeita osia

27,5 mm:n korkeuteen mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (20-25 mm), releitä ja keskikorkeita komponentteja, jotka sopivat elektronisiin laitteisiin, jotka vaativat tietyn sisäisen pystytilan.

Jos laitteesi tarvitsee hyvää lämmönpoistoa

Alumiiniseoskotelolla on erinomainen lämmönjohtavuus. Yhdessä 53,4 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä osia haihduttamaan lämpöä.

Jos tarvitset yhteensopivuutta useiden liitäntöjen kanssa

53,4 mm:n leveys tukee useiden liitäntöjen, kuten RJ45:n, lentoliitäntöjen, BNC:n ja USB:n rinnakkain asettelua, mikä sopii keskikokoisille laitteille, jotka vaativat monipuolisia liitäntöjä.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 53,4 × 27,5 mm alumiinikotelo sopii?

53,4 × 27,5 mm kuuluu laajarunkoisten kohtalaisen tilan alumiinikoteloiden luokkaan, sopii tehomoduuleille, teollisuusohjaimille, tietoliikennemoduuleille, mittauslaitteille, suojakoteloille, signaalivahvistimille, ajoneuvojen virtalähteiden koteloille, videopalvelimille, langattomille alustoille jne. 53,4 mm:n leveys tarjoaa runsaasti tilaa, ja PCB:n keskipitkän korkeuden 27 com. komponentit.

2. Onko kotelon pituus 53,4 × 27,5 mm?

Nro 53,4 × 27,5 mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 53,4 × 27,5 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 27,5 mm:n korkeudessa sovittaa elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 20-25 mm korkeita, ja 27,5 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaisesti auttaakseen laitteita haihduttamaan lämpöä.

6. Voidaanko koneistaa liitäntöjä, kuten lentoliitännät ja BNC?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 53,4 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

Miksi valita Boyuan-laitteisto?

Boyuan Hardware on keskittynyt alumiinikotelo- ja alumiinirunkoteollisuuteen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantolaitoksella tarjoten räätälöityjä alumiinikoteloiden työstöjä.

Vakiokokoisesta 53,4 × 27,5 mm alumiiniprofiilista CNC-koneistettuun valmiiseen elektroniikkakoteloon voimme koneistaa asiakkaan tuotevaatimusten mukaan.

Jos etsit 53,4×27,5 mm alumiinista virtalähteen ohjausmoduulikoteloa, voit lähettää piirilevyn mitat, tuotepiirustukset tai 3D-mallit.

Voimme vahvistaa eritelmän, työstömenetelmän ja räätälöintisuunnitelman tuoterakenteen mukaan.
