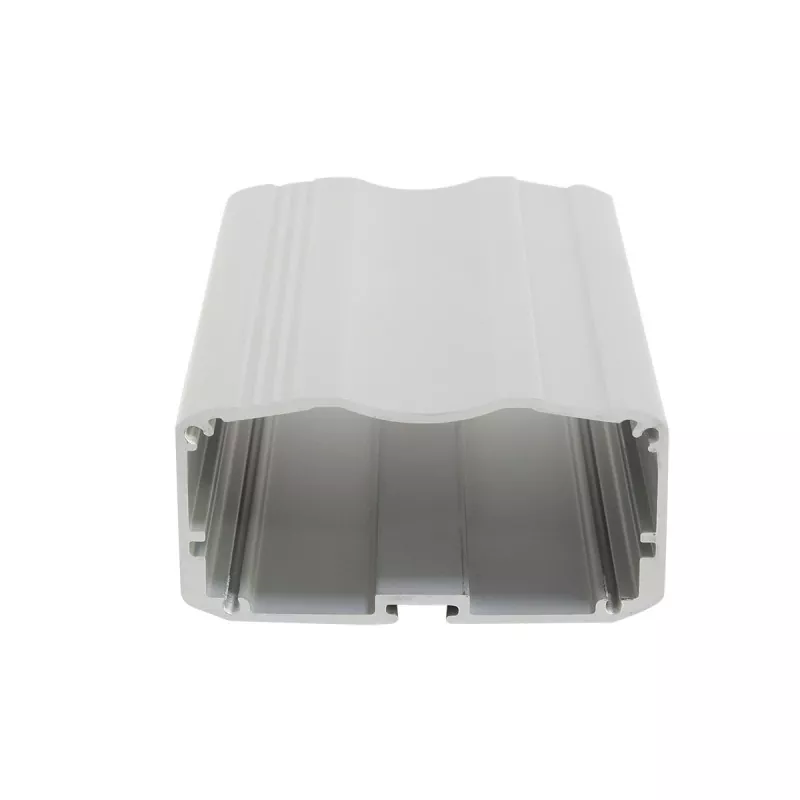

53 × 26 mm alumiininen tiedonsiirtomoduulikotelo

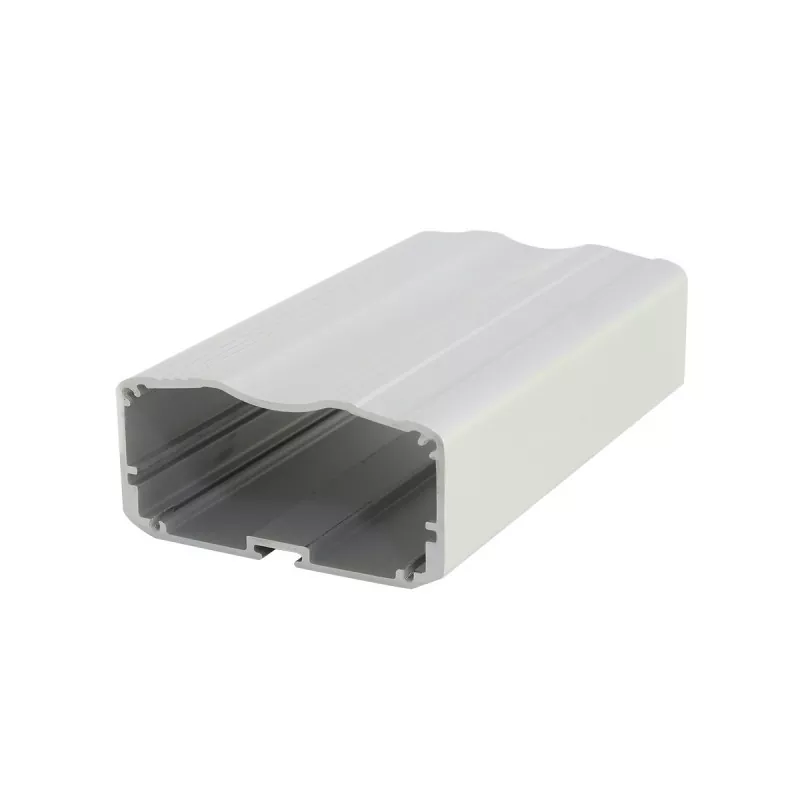

Boyuan 53 × 26 mm alumiinikotelo on leveä, ohut elektroniikkalaitekotelo, joka on valmistettu alumiiniseoksesta ekstruusiorakenteesta ja jonka ulkoinen poikkileikkauskoko on 53 mm (leveys) × 26 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

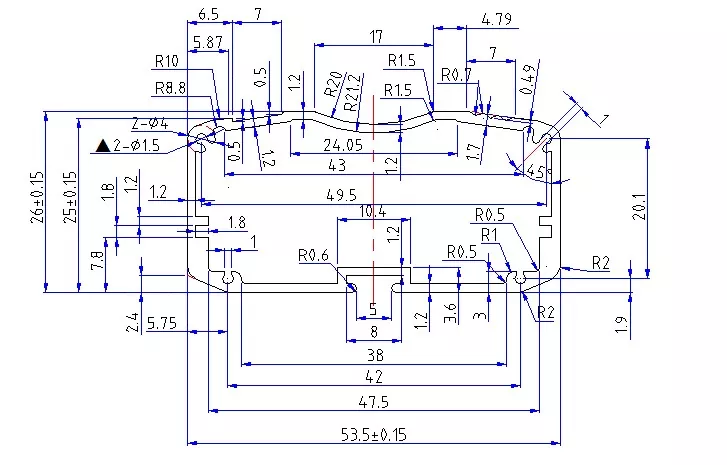

53 × 26 mm:n alumiinisen viestintämoduulin kotelo on muodostettu alumiiniprofiilin suulakepuristamalla, ja siinä on kiinteä päärungon poikkileikkauskoko. Se voidaan leikata laitteen todellisen pituuden mukaan, ja lopullinen kokoonpano suoritetaan päätylevyjen, CNC-koneistuksen ja muiden tukiprosessien avulla.

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Kotelon sisäpuoli on suunniteltu tavallisilla piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan sisään ja kiinnittää ilman lisäruuveja, mikä parantaa huomattavasti kokoonpanotehokkuutta.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

Keskeiset edut

01 | 53 × 26 mm leveä ja ohut muotoilu

53 mm leveä × 26 mm korkea poikkileikkauskoko tarjoaa ihanteellisen pakkausratkaisun elektronisille laitteille.

53 mm:n leveys on tavallista 52 mm:n erittelyä leveämpi, joten se mahdollistaa leveämmän piirilevyasettelun ja enemmän vierekkäisiä liitäntämuotoja, ja se tukee monikanavaisia ​​tulo-/lähtöliitäntöjen asetteluja. 26 mm:n korkeus säilyttää ohuen laitteen ulkonäön samalla, kun se tarjoaa enemmän komponenttien asennustilaa kuin ohuet tekniset tiedot, mahtuu pienet muuntajat, elektrolyyttikondensaattorit (yleensä 20-25 mm korkeat), releet ja keskikorkeat komponentit, mikä tukee suhteellisen monimutkaisten piirijärjestelmien integrointitarpeita.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 53 × 26 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, teholiitännät, SMA-antenniliitännät jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• Asennusreiät ja seinäkiinnitysreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

53×26mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 53 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä ja pidentää laitteen käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 53 × 26 mm:n alumiinikotelo sopii?

53 × 26 mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan – 53 mm:n leveys on tavallista 52 mm:n eritelmää leveämpi, mikä tarjoaa runsaasti PCB-asettelutilaa ja enemmän vierekkäistä liitäntäasettelua; 26 mm korkeus säilyttää ohuen ulkonäön ja tarjoaa enemmän sisätilaa kuin ohuet tekniset tiedot. Tätä eritelmää käytetään laajasti instrumenteissa, mittareissa, elektroniikassa, viestinnässä, automaatiossa, antureissa, älykorteissa, teollisuuden ohjauksessa, tarkkuuskoneissa ja muilla teollisuudenaloilla.

1. Viestintämoduulit ja langattomat laitteet

Leveä runkorakenne 53 × 26 mm sopii erittäin hyvin erilaisiin viestintätuotteisiin:

• Viestintämoduulit
• Langattomat alustat
• GPS/GPRS-kotelot
• Signaalin muunnosmoduulit
• Signaalivahvistimen kotelot
• Langattomat alustapäätteet
• Tiedonsiirtomoduulit
• Videopalvelimet
• Reitittimet, langattomat vastaanottimet
• RF-moduulikotelot

Miksi 53×26mm sopii viestintämoduuleille? Viestintämoduulit tarvitsevat yleensä laajemman PCB-asettelun RF-piirien, antenniliitäntöjen (SMA), teholiitäntöjen, dataliitäntöjen ja muiden toiminnallisten moduulien sijoittamiseksi. 53 mm:n leveyteen mahtuu useampia antenniliitäntöjä ja viestintäliitäntöjä vierekkäin, ja 26 mm:n korkeuteen mahtuu pieniä muuntajia ja keskikorkeita komponentteja.

2. Virtamoduulit

• Hakkurivirtalähdemoduulit
• Virta-adapterit
• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• Latausmoduulit
• Viestintävirtalähteet

Miksi 53×26mm sopii tehomoduuleille? Tehomoduuleissa on yleensä oltava komponentteja, kuten elektrolyyttikondensaattoreita (yleensä 20-25 mm korkeita), pieniä muuntajia ja jäähdytyselementtejä. 26 mm:n korkeus tarjoaa runsaasti asennustilaa, ja 53 mm:n leveyteen mahtuu leveitä piirilevyasetteluja, mikä tukee monikanavaisia ​​tulo-/lähtöliitäntöjä.

3. Mittauslaitteet ja testauslaitteet

• Laite- ja mittarikotelot
• Tiedonkeruuvälineet
• Signaaligeneraattorin kotelot
• Tehoanalysaattorit
• Testauslaitteet
• Tarkkuusmittalaitteet
• Oskilloskooppimoduulit

4. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• Moottorikäyttömoduulit
• I/O-laajennusmoduulit
• Automaatio-ohjauslaitteet
• Teollisuuden ohjausrungon tukimoduulit

5. Suojakotelot ja häiriöntorjuntasovellukset

53 × 26 mm alumiinikotelo voi toimia hyvänä sähkömagneettisena suojausratkaisuna:

• Elektroniset suojakotelot
• Häiriönestolaitteiden kotelot
• Korkeataajuinen moduulisuojaus
• Tarkkuussuojakotelot

Itse alumiiniseosmateriaalilla on hyvä sähkömagneettinen suojauskyky, joka estää tehokkaasti sähkömagneettisia häiriöitä.

6. Anturit ja älylaitteet

• Anturimoduulit
• Tiedonkeruupäätteet
• Älykorttilaitteet
• IoT-päätteet

7. Lääketieteelliset ja testauslaitteet

• Lääketieteellisten laitteiden kotelot
• Moduulien testaus
• Valvontalaitteiden moduulit
• Kannettavat lääketieteelliset instrumentit

8. Yleisäänentoisto- ja äänilaitteet

• Yleisäänentoistojärjestelmän laitteet
• Vahvistinpiirit
• Äänilaitteet

Mitä voidaan mukauttaa?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

53×26mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 53 × 26 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + asennusreiät + kierrereiät + lämmönpoistoraot + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos piirilevysi leveys on lähellä 53 mm

53 × 26 mm on ihanteellinen valinta – 53 mm:n leveys tarjoaa enemmän piirilevyn reititystilaa ja enemmän vierekkäin liitäntäasettelua kuin tavallinen 52 mm:n erittely.

Jos laitteesi sisältää keskikorkeita osia

26 mm korkeuteen mahtuu pieniä muuntajia, elektrolyyttikondensaattoreita (20-25 mm), releitä ja keskikorkeita komponentteja, jotka sopivat elektronisiin laitteisiin, jotka vaativat tietyn sisäisen pystytilan.

Jos laitteesi tarvitsee ohuen ulkonäön

26 mm:n korkeus säilyttää ohuen ulkonäön ja tarjoaa enemmän sisätilaa kuin 21-22 mm:n tekniset tiedot, mikä tasapainottaa estetiikkaa ja toiminnallista täydellisyyttä.

Jos tarvitset yhteensopivuutta useiden liitäntöjen kanssa

53 mm:n leveys tukee useiden liitäntöjen, kuten RJ45:n, lentoliitäntöjen, BNC-, USB- ja SMA-antenniliitäntöjen rinnakkain asettelua, jotka sopivat monipuolisia liitäntöjä vaativiin viestintä- ja mittauslaitteisiin.

Jos laitteesi tarvitsee hyvää lämmönpoistoa

Alumiiniseoskotelolla on erinomainen lämmönjohtavuus. Yhdessä 53 mm leveän rungon kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 53×26 mm alumiinikotelo sopii?

53×26mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan, soveltuu viestintämoduuleille, langattomille alustoille, GPS/GPRS-koteloille, signaalivahvistimille, tehomoduuleille, instrumenteille ja mittareille, tiedonkeruulaitteistoille, videopalvelimille, teollisuusohjaimille, suojakoteloille jne. ulkonäkö.

2. Onko kotelon pituus 53 × 26 mm?

Nro 53×26mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 53 × 26 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 26 mm:n korkeudessa sovittaa elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 20-25 mm korkeita, ja 26 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Mitä eroa on 53 mm leveydellä ja 52 mm:llä?

53 mm on 1 mm leveämpi kuin yleinen 52 mm. Vaikka ero on pieni, se tarjoaa enemmän tilaa piirilevyjen reitittämiselle ja helpottaa useamman rajapinnan sijoittamista vierekkäin, mikä sopii erityisesti useita liitäntöjä vaativiin viestintälaitteisiin.

6. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaisesti auttaakseen laitteita haihduttamaan lämpöä.

7. Voidaanko SMA-antenniliitäntöjä koneistaa?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 53 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

8. Voidaanko PCB asentaa?

Kyllä. 53 × 26 mm:n alumiinikotelo on vakiovarusteena sisäisillä piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan paikalleen ja kiinnittää ilman lisäruuveja. Vastaavat asennusrakenteet voidaan suunnitella myös piirilevyn mittojen ja asennustavan mukaan.

9. Voidaanko päätylevyt räätälöidä?

Kyllä. Päätylevyjen mitat, reikien sijainnit ja rakenne voidaan työstää tuotevaatimusten mukaan.

10. Voidaanko logo tehdä?

Kyllä. Logon työstömenetelmät, kuten laserkaiverrus tai silkkipainatus, voidaan valita tuotevaatimusten mukaan.

11. Voiko eri värejä valita?

Kyllä. Alumiininen kotelo voi saavuttaa erilaisia ​​​​ulkovaikutuksia prosesseilla, kuten anodisoinnilla, ja väriä voidaan mukauttaa mielivaltaisesti asiakkaan vaatimusten mukaan.

12. Entä jos 53×26mm ei sovi piirilevylleni?

Voit lähettää meille piirilevyn mitat, tuotteen rakenteen tai 3D-mallin. Boyuan Hardware voi auttaa varmistamaan, sopiiko 53 × 26 mm:n erittely todellisten mittojen mukaan, ja voi myös valita muita alumiiniprofiilimäärityksiä tai suorittaa mukautetun koneistuksen.

13. Voidaanko näytteet tehdä ensin?

Näytetyöstö voidaan suorittaa projektin vaatimusten mukaisesti. On suositeltavaa varmistaa näytteen mitat, reikien sijainnit, kokoonpano ja pintavaikutus ennen massatuotantoa.

Miksi valita Boyuan-laitteisto?

Elektroniikkalaitteiden valmistajille tärkeämpää on se, pystyykö toimittaja suorittamaan tukityöstöt, kuten pituuden, päätylevyt, rajapinta-aukot, näyttöikkunat, asennusreiät, lämmönpoistorakenteet, piirilevyrakenteet, pintakäsittelyt ja logot todellisen tuotteen mukaan.

Boyuan Hardware on keskittynyt alumiinikotelo- ja alumiinirunkoteollisuuteen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantolaitoksella tarjoten räätälöityjä alumiinikoteloiden työstöjä.

Vakiokokoisesta 53 × 26 mm alumiiniprofiilista CNC-koneistettuun valmiiseen elektroniikkakoteloon voimme koneistaa asiakkaan tuotevaatimusten mukaan.

Jos etsit 53×26 mm alumiinista viestintämoduulikoteloa, voit lähettää piirilevyn mitat, tuotepiirustukset tai 3D-mallit.

Voimme vahvistaa eritelmän, työstömenetelmän ja räätälöintisuunnitelman tuoterakenteen mukaan.
