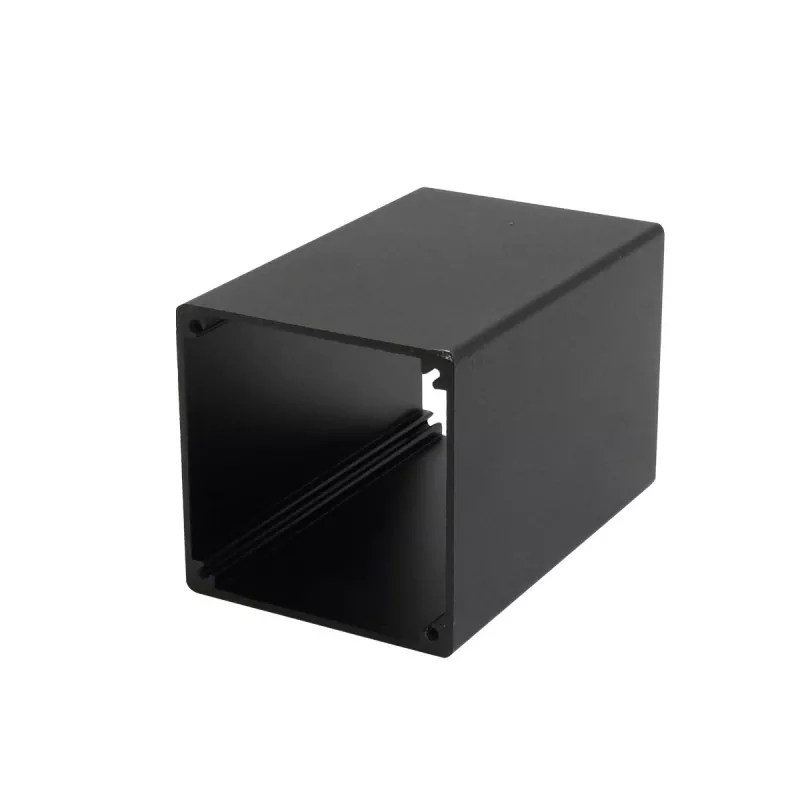

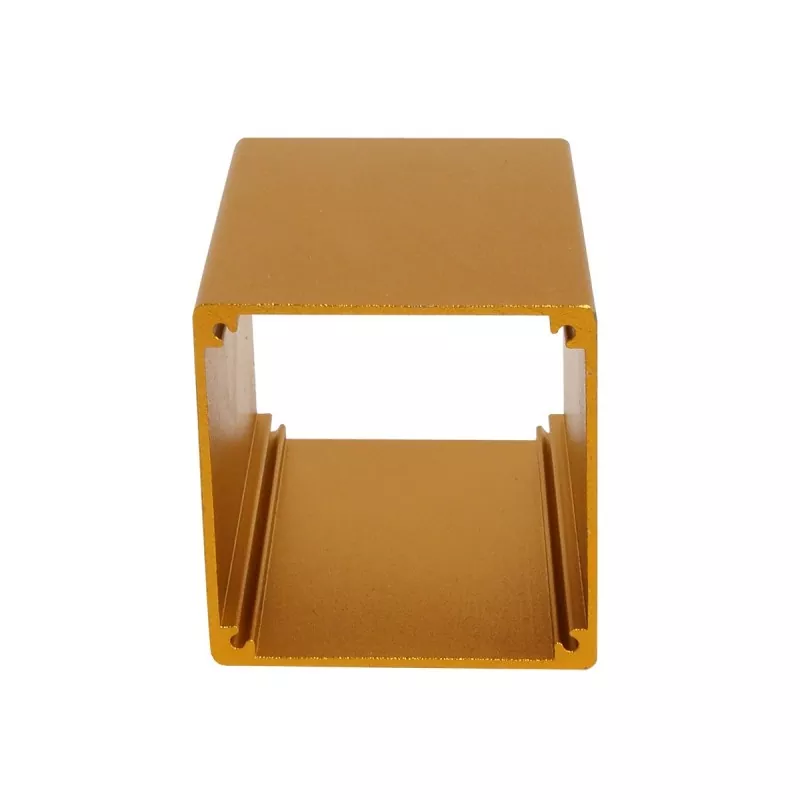

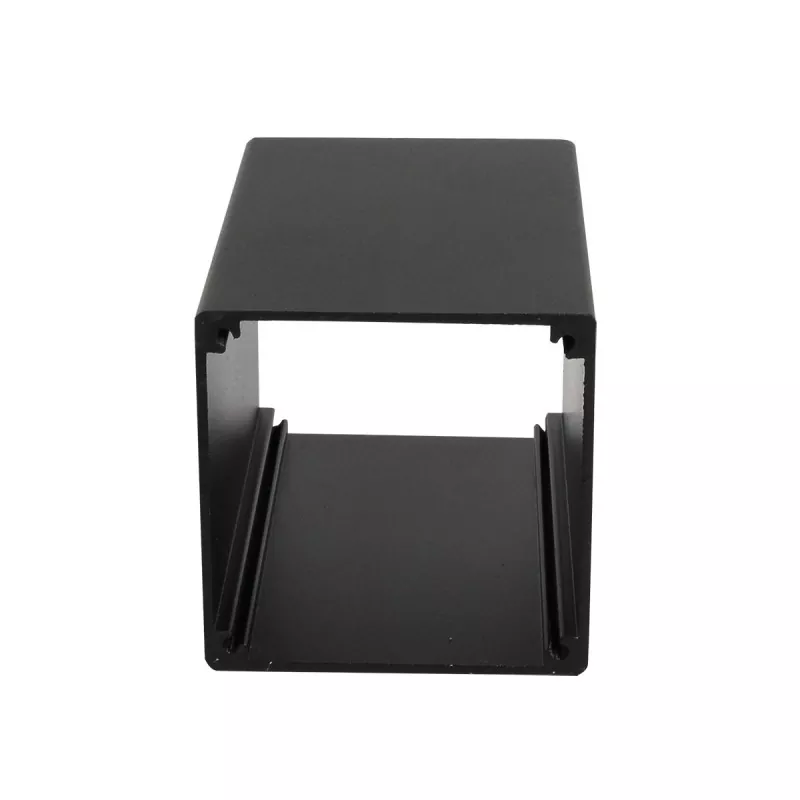

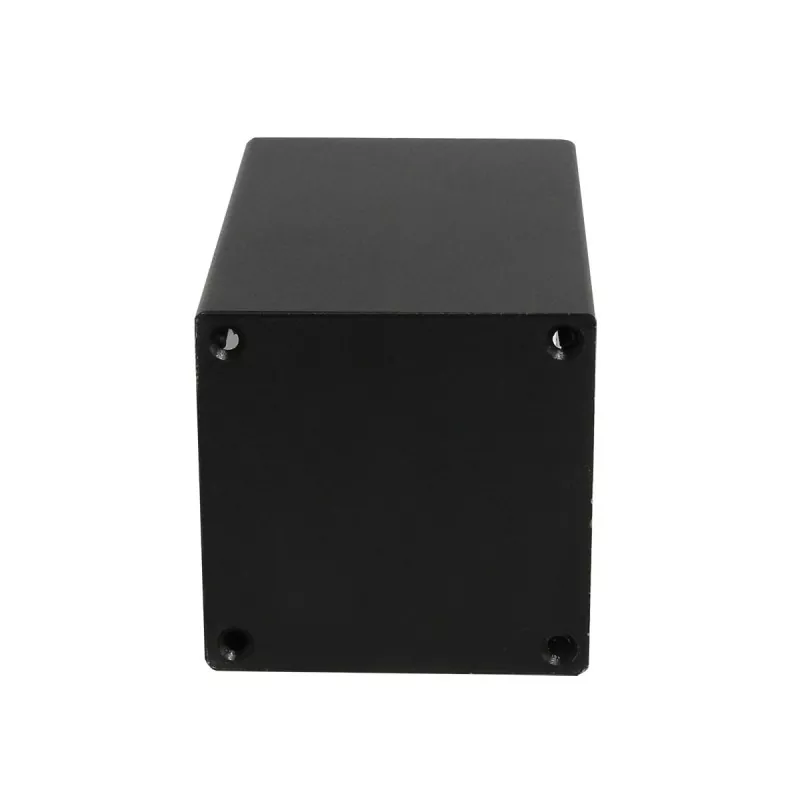

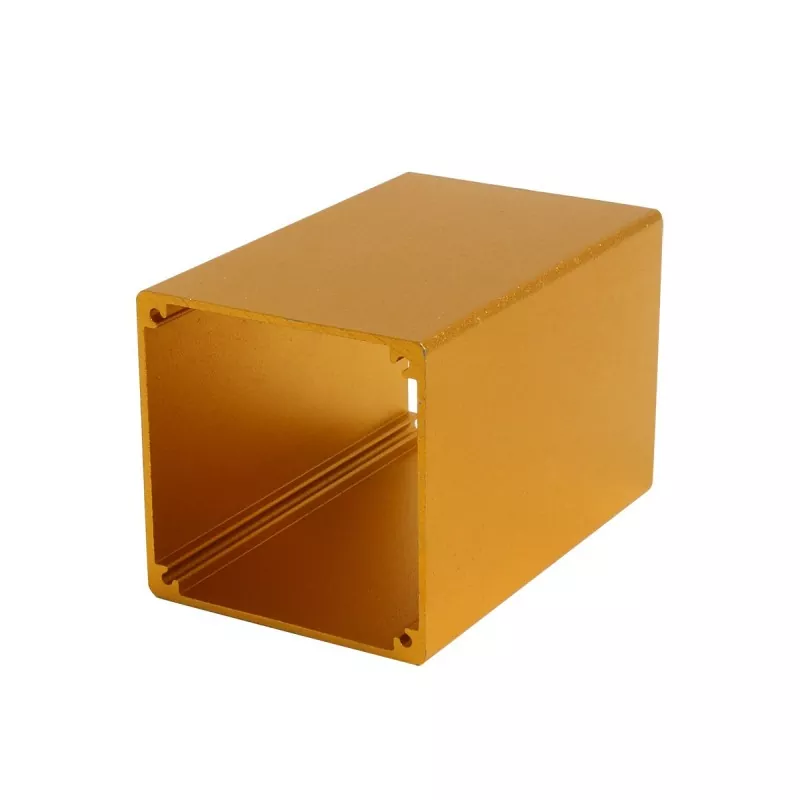

52 × 52 mm alumiininen teollisuusohjauskotelo

Boyuan 52 × 52 mm alumiininen teollisuusohjauskotelo on keskikokoinen elektroninen laitekotelo, joka on valmistettu alumiiniseoksesta ekstruusiorakenteesta ja jonka ulkoinen poikkileikkauskoko on 52 mm (leveys) × 52 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

Tuote on muodostettu alumiiniprofiilin suulakepuristuksella, ja sen rungon poikkileikkaus on kiinteä. Se voidaan leikata laitteen todellisen pituuden mukaan, ja lopullinen kokoonpano suoritetaan päätylevyjen, CNC-koneistuksen ja muiden tukiprosessien avulla. Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Kotelon sisäpuoli on suunniteltu tavallisilla piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan sisään ja kiinnittää ilman lisäruuveja, mikä parantaa huomattavasti kokoonpanotehokkuutta.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

Keskeiset edut

01 | 52×52mm neliö iso tila

52 mm leveä × 52 mm korkea neliömäinen poikkileikkauskoko tarjoaa runsaasti sisätilaa keskikokoisille elektronisille laitteille.

52 mm:n leveys mahdollistaa laajemmat piirilevyasettelut ja useiden liitäntöjen vierekkäisen suunnittelun, mikä tukee monikanavaisia ​​tulo-/lähtöliitäntöjä. 52 mm:n korkeus tarjoaa erittäin suuren komponenttien asennustilan, siihen mahtuu korkeampia komponentteja, kuten suuria elektrolyyttikondensaattoreita, muuntajia, jäähdytyselementtejä, releitä ja induktoreja, ja se tukee myös monikerroksisten piirilevyjen pinoamista tai suuritehoisten laitteiden asennusta suurilla jäähdytyselementeillä.

02 | Neliömäinen poikkileikkaus, joustava asennus

Neliön muotoinen poikkileikkaus, 52 × 52 mm, antaa kotelolle enemmän joustavuutta asennuksen aikana. Asennussuuntaa voidaan säätää mielivaltaisesti laitetilan tarpeiden mukaan, mukautuen erilaisiin kokoonpanoskenaarioihin ja laiteasetteluvaatimuksiin.

03 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

04 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja. 52 mm korkeuteen mahtuu monikerroksisia piirilevyjä tai suuritehoisia laitteita, joissa on suuret jäähdytyselementit, mikä tarjoaa luotettavan pakkausratkaisun suuritehoisille elektronisille laitteille.

05 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 52 × 52 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, virtaliitännät, DB9 jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• DIN-kiskoon kiinnitysreiät
• Seinäkiinnitysreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

06 | Pituus mukautettavissa tuotteen mukaan

52×52mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

07 | Tehokas lämmönpoistoteho

Alumiiniseoksen lämmönjohtavuus on noin 200 W/(m·K). Yhdessä suuren alueen kotelon ja runsaan 52 × 52 mm:n sisätilan kanssa se voi tehokkaasti johtaa ja haihduttaa sisäisten komponenttien tuottamaa lämpöä. Suuritehoisille laitteille alumiinikotelo itsessään on tehokas jäähdytyselementti, joka voi pidentää laitteen käyttöikää.

08 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

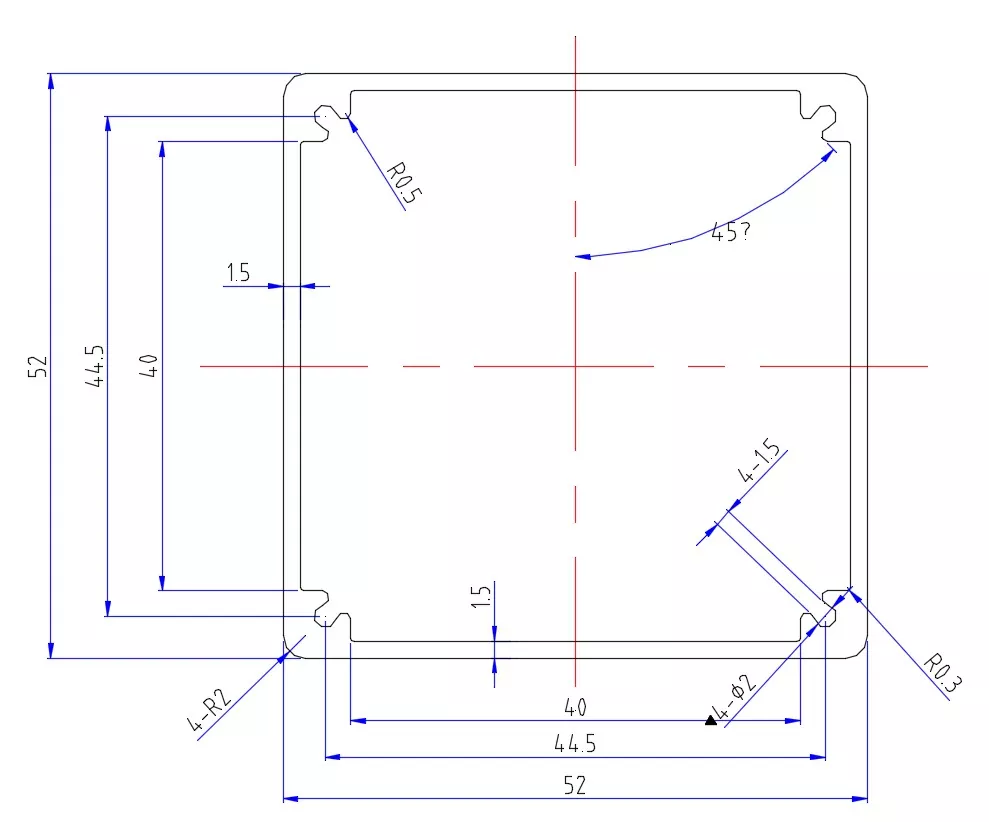

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 52 × 52 mm:n alumiinikotelo sopii?

52 × 52 mm kuuluu suuren tilan alumiinikoteloiden luokkaan – 52 mm leveys ja 52 mm korkeus muodostavat neliön poikkileikkauksen ja tarjoavat erittäin runsaasti sisätilaa, johon mahtuu suurempia piirilevyjä, korkeampia komponentteja ja suuria jäähdytyselementtejä. 52 mm:n korkeus on keskeinen ominaisuus, joka erottaa tämän teknisen eritelmän muista koosta, mikä mahdollistaa keskikokoisten elektronisten laitteiden kuljettamisen suuremmalla teholla, korkeammilla komponenteilla ja monimutkaisemmilla toiminnoilla, joten se on ihanteellinen pakkausvalinta teollisuuden ohjaus- ja teholaitteille.

1. Industrial Control -runko ja teollisuusohjaimet

Suuri tilarakenne 52 × 52 mm soveltuu erittäin hyvin teollisiin ohjaustuotteisiin:

• Teollisuuden ohjaustietokoneen runko
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• Teolliset IoT-yhdyskäytävät
• Automaatio ohjauslaatikot
• Robotin ohjausmoduulit
• Edge-laskentalaitteet

2. Invertterit ja servokäytöt

• Invertterikotelot
• Servokäyttömoduulit
• Moottorikäytön ohjaimet
• Stepper moottorin ajurit

3. Virtamoduulit

Tilava 52 × 52 mm muotoilu sopii erittäin hyvin erilaisiin suuritehoisiin tuotteisiin:

• Hakkurivirtalähdemoduulit
• Teollisuuden virtasovittimet
• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• UPS-virtalähdemoduulit
• Latausmoduulit
• Akunhallintajärjestelmän (BMS) kotelot
• Superkondensaattorimoduulien kotelot
• Aurinkosähköiset invertterimoduulit

4. Tehovahvistimet ja äänilaitteet

• Tehokkaat äänen vahvistimet
• Ammattimaiset vahvistinkotelot
• RF-tehovahvistimet
• Auton vahvistinmoduulit
• Stage-äänenvahvistinmoduulit

5. Tietoliikennetukiasemat ja verkkolaitteet

• Viestinnän tukiasemamoduulit
• Signaalivahvistimet/toistimet
• 5G-viestintämoduulit
• Tiedonsiirtoyksiköt (DTU)
• Kuituoptiset lähetin-vastaanottimet
• Teollisuuden kytkinmoduulit
• Reitittimen kotelot
• Langattomat siltalaitteet

6. Mittauslaitteet ja testauslaitteet

• Oskilloskooppimoduulit
• Signaaligeneraattorin kotelot
• Tiedonkeruuvälineet
• Tehoanalysaattorit
• Spektrianalyysimoduulit
• Kovuusmittauslaitteet
• Ultraääni testauslaitteet
• Virtausmittarin/tasomittarin kotelot
• Yleismittarin moduulit
• Tarkkuusmittalaitteet

7. Lääketieteelliset testauslaitteet

• Lääketieteelliset testausmoduulit
• Valvontalaitteet
• Kannettavat lääketieteelliset instrumentit
• Fysioterapialaitteiden moduulit
• Biosignaalin hankintamoduulit
• Lääketieteellisten kuvantamislaitteiden moduulit

8. Jäähdytyselementtiin integroidut sovellukset

52 × 52 mm alumiinikoteloa voidaan käyttää yhdessä suurten jäähdytyslevyjen kanssa:

• Tehokkaat LED-ohjainkotelot
• Tehoelektroniikkamoduulit
• Moottoriohjaimet
• Sähköautojen latausmoduulit
• Aurinkoinvertterimoduulit

9. Suojakotelot ja häiriöntorjuntasovellukset

• Tarkkuusinstrumenttien suojakotelot
• Korkeataajuinen moduulisuojaus
• Lääketieteellinen elektroninen suojaus
• Sotilaallinen suojaus

Alumiiniseosmateriaali tarjoaa erinomaisen sähkömagneettisen suojauksen, ja suuri tila 52 × 52 mm mahtuu suurille piirijärjestelmille, mikä estää tehokkaasti sähkömagneettisia häiriöitä.

Mitä voidaan mukauttaa 52 × 52 mm:n alumiinikoteloon?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

52×52mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 52 × 52 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + asennusreiät + kierrereiät + lämmönpoistoraot + DIN-kiskoon kiinnitysreiät + seinäkiinnitysreiät + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Workshop Show

FAQ

1. Mihin tuotteisiin 52 × 52 mm alumiinikotelo sopii?

52 × 52 mm kuuluu suuren tilan alumiinikoteloiden luokkaan, soveltuu teollisuuden ohjausrungoille, tehomoduuleille, inverttereille, servokäytöille, tehovahvistimille, viestintätukiasemalaitteille, mittauslaitteille, lääketieteellisille testauslaitteille, moottorikäyttömoduuleille, akun hallintajärjestelmille jne. Neliömäiseen suureen tilaan, 52 mm × 52 mm, voidaan sijoittaa suuria komponentteja.

2. Onko kotelon pituus 52 × 52 mm?

Nro 52×52mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 52 × 52 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 52 mm:n korkeuteen mahtua suuria elektrolyyttikondensaattoreita ja muuntajia?

Kyllä. Suuret elektrolyyttikondensaattorit ovat yleensä 35-45 mm korkeita, ja 52 mm:n sisäkorkeudella ne mahtuvat täysin, kokoonpanoa varten jää marginaalia. Pienet muuntajat ovat myös helposti sijoitettavissa. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Tukeeko se DIN-kiskoon asennusta?

Kyllä. Boyuan Hardware voi työstää DIN-kiskoon kiinnitysreikiä alumiinikoteloon asiakkaan vaatimusten mukaisesti, mikä helpottaa teollisuuden ohjausmoduulien asennusta jakelukaappiin.

6. Voidaanko iso jäähdytyslevy asentaa?

Kyllä. Suuri sisätila, 52 × 52 mm, mahtuu suurille jäähdytyslevyille, ja yhdistettynä laajapintaiseen alumiiniseoskoteloon se tarjoaa erinomaisen lämmönpoistoratkaisun suuritehoisille laitteille.

7. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja, lämmönpoistoripejä ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaan auttaakseen suuritehoisia laitteita haihduttamaan lämpöä.

8. Voidaanko koneistaa liitäntöjä, kuten aviation plugs, BNC ja DB9?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 52 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

9. Voidaanko PCB asentaa?

Kyllä. 52 × 52 mm:n alumiininen teollisuusohjauskotelo on vakiovarusteena sisäisillä piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan paikalleen ja kiinnittää. 52 mm:n korkeus tukee monikerroksista piirilevyä tai suuritehoisten laitteiden asennusta suurilla jäähdytyslevyillä. Vastaavat asennusrakenteet voidaan suunnitella myös piirilevyn mittojen ja asennustavan mukaan.

10. Voidaanko päätylevyjä räätälöidä?

Kyllä. Päätylevyjen mitat, reikien sijainnit ja rakenne voidaan työstää tuotevaatimusten mukaan.

11. Voidaanko logo tehdä?

Kyllä. Logon työstömenetelmät, kuten laserkaiverrus tai silkkipainatus, voidaan valita tuotevaatimusten mukaan.

12. Voiko eri värejä valita?

Kyllä. Alumiininen kotelo voi saavuttaa erilaisia ​​​​ulkovaikutuksia prosesseilla, kuten anodisoinnilla, ja väriä voidaan mukauttaa mielivaltaisesti asiakkaan vaatimusten mukaan.

13. Entä jos 52×52mm ei sovi piirilevylleni?

Voit lähettää meille piirilevyn mitat, tuotteen rakenteen tai 3D-mallin. Boyuan Hardware voi auttaa varmistamaan, sopiiko 52 × 52 mm: n erittely todellisten mittojen mukaan, ja voi myös valita muita alumiiniprofiilimäärityksiä tai suorittaa mukautetun koneistuksen.

14. Voidaanko näytteet tehdä ensin?

Näytetyöstö voidaan suorittaa projektin vaatimusten mukaisesti. On suositeltavaa varmistaa näytteen mitat, reikien sijainnit, kokoonpano ja pintavaikutus ennen massatuotantoa.

Miksi valita Boyuan-laitteisto?

Elektroniikkalaitteiden valmistajille tärkeämpää on se, pystyykö toimittaja suorittamaan tukityöstöt, kuten pituuden, päätylevyt, rajapinta-aukot, suojaikkunat, asennusreiät, lämmönpoistorakenteet, DIN-kiskoon kiinnitysreiät, seinäkiinnitysreiät, piirilevyrakenteet, pintakäsittelyn ja logot todellisen tuotteen mukaan.

Boyuan on keskittynyt alumiinikotelo- ja alumiinirunkoteollisuuteen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantolaitoksella tarjoten räätälöityjä alumiinikoteloiden työstöjä.

Vakiokokoisesta 52 × 52 mm alumiiniprofiilista CNC-koneistettuun valmiiseen elektroniikkakoteloon voimme koneistaa asiakkaan tuotevaatimusten mukaan.

Jos etsit 52 × 52 mm:n alumiinista teollisuusohjauskoteloa, voit lähettää piirilevyn mitat, tuotepiirustukset tai 3D-mallit.

Voimme vahvistaa eritelmän, työstömenetelmän ja räätälöintisuunnitelman tuoterakenteen mukaan.
