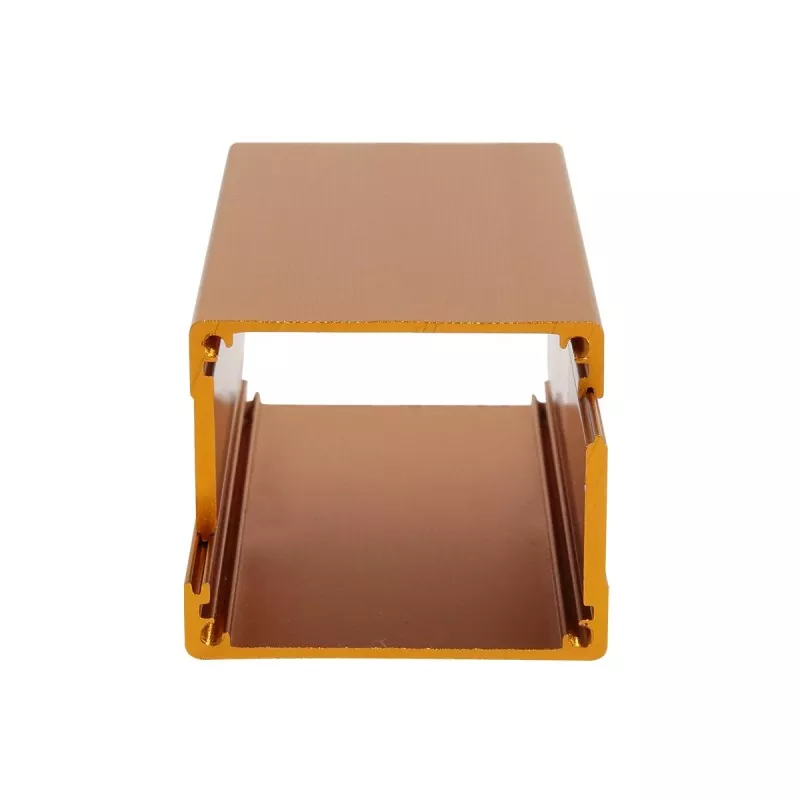

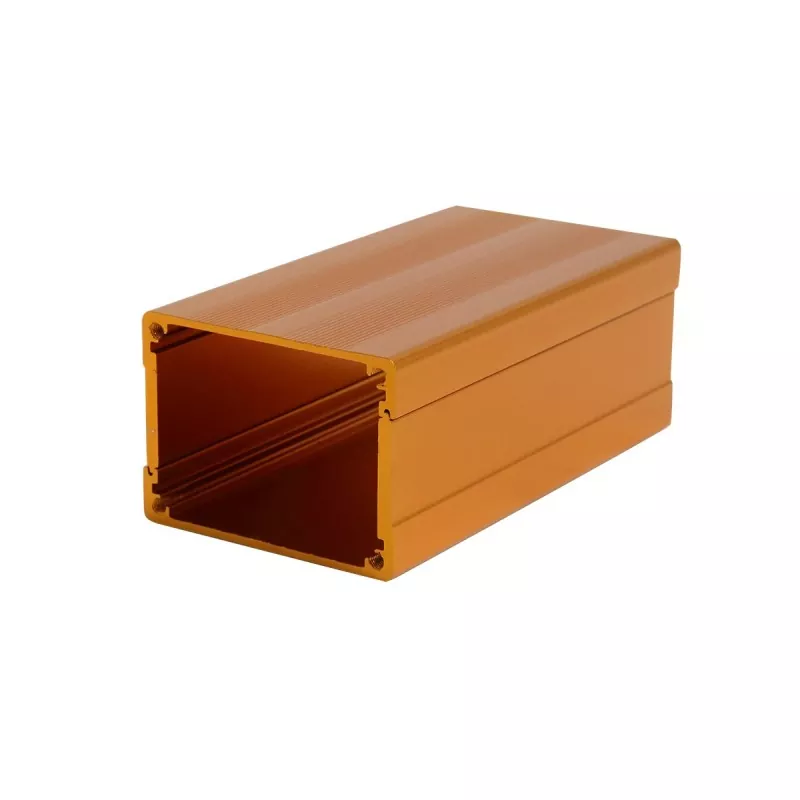

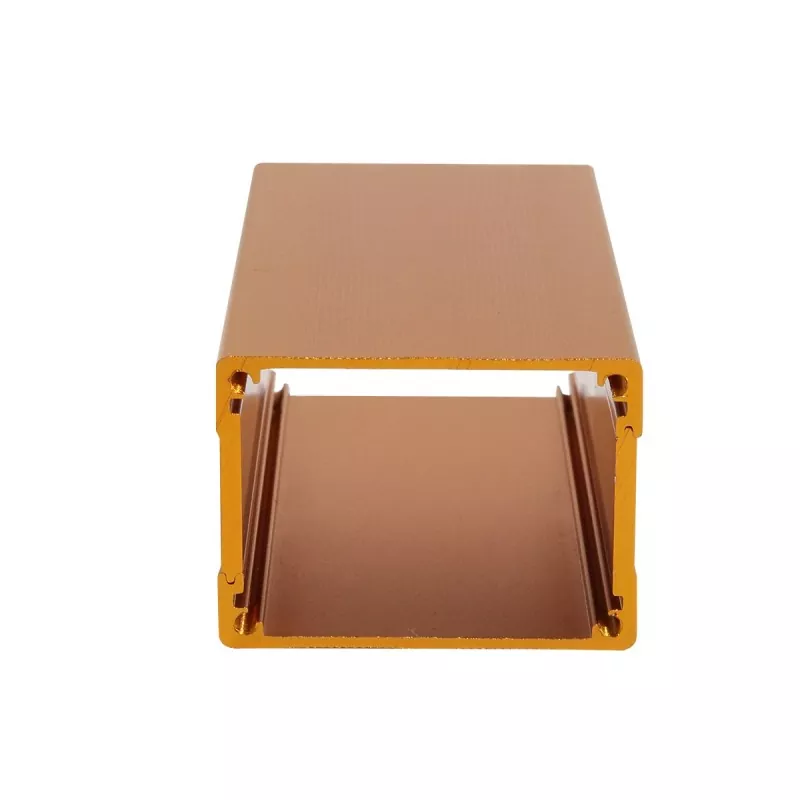

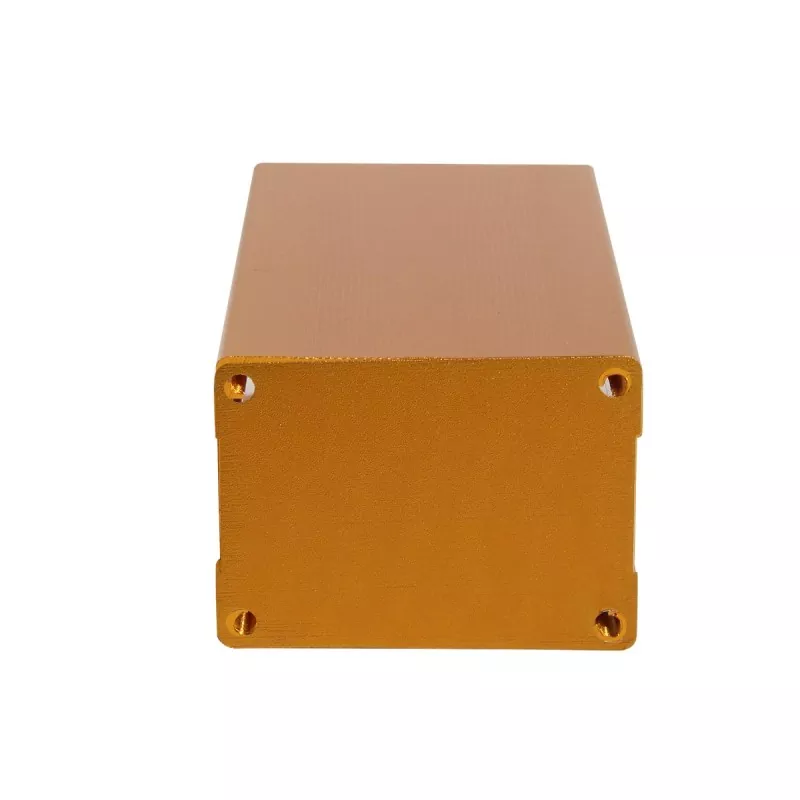

52 × 38 mm alumiininen tehonsäätömoduulikotelo

Boyuan 52 × 38 mm alumiinikotelo on keskikokoinen elektroniikkalaitekotelo, joka on valmistettu alumiiniseoksesta ekstruusiorakenteesta, jonka ulkoinen poikkileikkauskoko on 52 mm (leveys) × 38 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

Tuote on muodostettu alumiiniprofiilin suulakepuristuksella, ja sen rungon poikkileikkaus on kiinteä. Se voidaan leikata laitteen todellisen pituuden mukaan, ja lopullinen kokoonpano suoritetaan päätylevyjen, CNC-koneistuksen ja muiden tukiprosessien avulla.

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Kotelon sisäpuoli on suunniteltu tavallisilla piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan sisään ja kiinnittää ilman lisäruuveja, mikä parantaa huomattavasti kokoonpanotehokkuutta.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

Boyuan Hardware on keskittynyt alumiinikoteloiden ja alumiinirunkojen valmistukseen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantotehdastilalla ja voi tarjota räätälöityjä alumiinikoteloiden työstöä asiakkaan piirustusten, näytteiden tai kokovaatimusten mukaan.

Keskeiset edut

01 | 52 × 38 mm runsaasti tilaa suunnittelu

52 mm leveä × 38 mm korkea poikkileikkauskoko tarjoaa runsaasti sisätilaa keskikokoisille elektronisille laitteille.

52 mm:n leveys mahdollistaa laajemmat piirilevyasettelut ja useiden liitäntöjen vierekkäisen suunnittelun, mikä tukee monikanavaisia ​​tulo-/lähtöliitäntöjä. 38 mm:n korkeus tarjoaa enemmän komponenttien asennustilaa, siihen mahtuu korkeampia komponentteja, kuten elektrolyyttikondensaattoreita (yleensä 25-35 mm korkeita), muuntajia, jäähdytyselementtejä, releitä ja induktoreja, ja se tukee myös kaksipuolista piirilevysuunnittelua, mikä täyttää monimutkaisten piirijärjestelmien integrointitarpeet.

02 | Alumiinin ekstruusiorakenne

52 × 38 mm:n alumiininen tehonsäätömoduulin kotelon runko on muodostettu alumiiniseosprofiilien suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja. 38 mm:n korkeuteen mahtuu kaksikerroksisia piirilevyjä tai suuritehoisia jäähdytyselementeillä varustettuja laitteita, mikä tarjoaa luotettavan pakkausratkaisun suuritehoisille elektronisille laitteille.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 52 × 38 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, lentoliittimet, BNC-liitännät, virtaliitännät jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoaukot ja tuuletusaukot
• Näytön ikkunoiden aukot
• Napinreiät ja kytkinreiät
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

52×38mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksen lämmönjohtavuus on noin 200 W/(m·K). Yhdessä suuremman pinta-alan ja runsaan 52 × 38 mm:n sisätilan kanssa se voi tehokkaasti johtaa ja haihduttaa sisäisten komponenttien tuottamaa lämpöä. Laitteissa, joissa on suuri lämmöntuotto, kuten tehomoduulit ja tehovahvistimet, alumiinikotelo itsessään on tehokas jäähdytyselementti, joka voi pidentää laitteiden käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

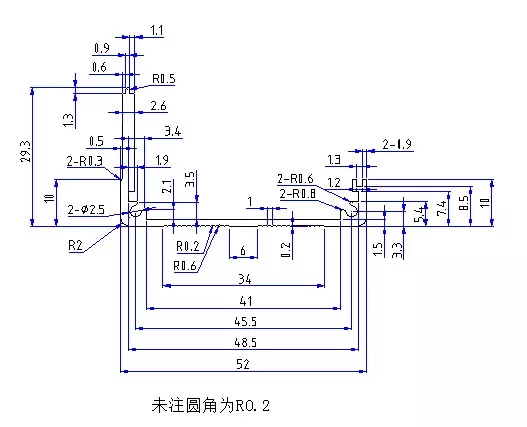

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 52 × 38 mm:n alumiinikotelo sopii?

52 × 38 mm:n alumiininen tehonsäätömoduulikotelo kuuluu runsaasti tilaa olevien alumiinikoteloiden luokkaan – 52 mm:n leveys tukee useiden liitäntöjen vierekkäistä asettelua, ja 38 mm:n korkeus tarjoaa runsaasti pystysuoraa tilaa korkeammille komponenteille ja jäähdytyslevyille. 38 mm:n korkeus on keskeinen ominaisuus, joka erottaa tämän tekniset tiedot ohuista koteloista. Se mahdollistaa suuremman tehon ja korkeampien komponenttien kuljettamisen, joten se on ihanteellinen pakkausvalinta keskikokoisille elektronisille laitteille.

1. Virtamoduulit

Tilava 52×38mm muotoilu sopii hyvin erilaisille tehotuotteille:

• Hakkurivirtalähdemoduulit
• Virta-adapterit
• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• UPS-virtalähdemoduulit
• Latausmoduulit
• Akunhallintajärjestelmän (BMS) kotelot
• Superkondensaattorimoduulien kotelot

Miksi 52×38mm sopii tehomoduuleille? Tehomoduuleissa on yleensä oltava korkeampia komponentteja, kuten elektrolyyttikondensaattoreita (yleensä 25-35 mm korkeita), muuntajia, jäähdytyselementtejä ja induktoreja. 38 mm:n korkeus tarjoaa runsaasti asennustilaa ja siihen mahtuu helposti noin 30 mm korkeita elektrolyyttikondensaattoreita. Samaan aikaan 52 mm:n leveyteen mahtuu leveät piirilevyasettelut, jotka tukevat monikanavaisia ​​tulo-/lähtöliitäntöjä, ja alumiiniseosmateriaali auttaa myös suuritehoisia laitteita haihduttamaan lämpöä tehokkaasti.

2. Tehovahvistimet ja äänilaitteet

• Äänen tehovahvistimet
• Signaalivahvistinmoduulit
• RF-tehovahvistimet
• Ammattimaiset vahvistinkotelot
• Auton vahvistinmoduulit

Miksi 52×38mm sopii vahvistimille? Tehovahvistimet tarvitsevat suhteellisen paljon sisäistä tilaa vahvistinpiirien, jäähdytyslevyjen ja virtalähdeosien sijoittamiseksi. 38 mm:n korkeuteen voidaan asentaa korkeampia komponentteja ja jäähdytyslevyjä, ja yhdistettynä laaja-alaiseen, 52 mm leveään alumiiniseoskoteloon lämmönpoistoa varten, se sopii audio- ja RF-vahvistinlaitteisiin, joissa on suuri lämmöntuotto.

3. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• Moottorikäyttömoduulit
• Invertterimoduulit
• I/O-laajennusmoduulit
• Automaatio ohjauslaatikot
• Robotin ohjausmoduulit

Miksi 52×38mm sopii teollisuusohjausmoduuleille? Teollisuuden ohjausmoduuleissa on yleensä oltava useita liitäntöjä (RS232, RS485, CAN, Ethernet jne.) ja suurempia ohjauskortteja. 52 mm:n leveyteen mahtuu useita liitäntöjä vierekkäin, ja 38 mm:n korkeuteen voidaan asentaa teholaitteita ja relemoduuleja jäähdytyselementeillä.

4. Mittauslaitteet ja testauslaitteet

• Oskilloskooppimoduulit
• Signaaligeneraattorin kotelot
• Tiedonkeruuvälineet
• Tehoanalysaattorit
• Spektrianalyysimoduulit
• Kovuusmittauslaitteet
• Ultraääni testauslaitteet
• Virtausmittarin/tasomittarin kotelot
• Yleismittarin moduulit

Miksi 52×38mm sopii mittauslaitteille? Mittauslaitteet tarvitsevat suurempia PCB-asetteluja signaalinkäsittelypiirien ja useiden liitäntöjen sovittamiseksi. 52 mm:n leveyteen mahtuu tavallisia leveitä piirilevyjä ja 38 mm:n korkeuteen komponentteja, kuten muuntajia ja releitä. Samaan aikaan alumiiniseoskotelo tarjoaa hyvän sähkömagneettisen suojauksen, mikä varmistaa mittaustarkkuuden.

5. Viestintä- ja verkkolaitteet

• Viestinnän tukiasemamoduulit
• Signaalin vahvistimet
• 5G-viestintämoduulit
• Tiedonsiirtoyksiköt (DTU)
• Kuituoptiset lähetin-vastaanottimet
• Langattomat siltalaitteet
• Vaihda moduuleja
• Reitittimen kotelot

6. Lääketieteelliset testauslaitteet

• Lääketieteelliset testausmoduulit
• Valvontalaitteet
• Kannettavat lääketieteelliset instrumentit
• Fysioterapialaitteiden moduulit
• Biosignaalin hankintamoduulit

7. Jäähdytyselementtiin integroidut sovellukset

52×38mm alumiinikoteloa voidaan käyttää yhdessä sisäisten jäähdytyslevyjen kanssa:

• Tehokkaat LED-ohjainkotelot
• Tehoelektroniikkamoduulit
• Moottoriohjaimet
• Sähköautojen latausmoduulit

8. Suojakotelot ja häiriönestosovellukset

• Tarkkuusinstrumenttien suojakotelot
• Korkeataajuinen moduulisuojaus
• Lääketieteellinen elektroninen suojaus

Alumiiniseosmateriaali tarjoaa erinomaisen sähkömagneettisen suojauksen, mikä estää tehokkaasti sähkömagneettisia häiriöitä.

Mitä voidaan mukauttaa?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

52×38mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 52 × 38 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + asennusreiät + kierrereiät + lämmönpoistoraot + DIN-kiskoon kiinnitysreiät + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

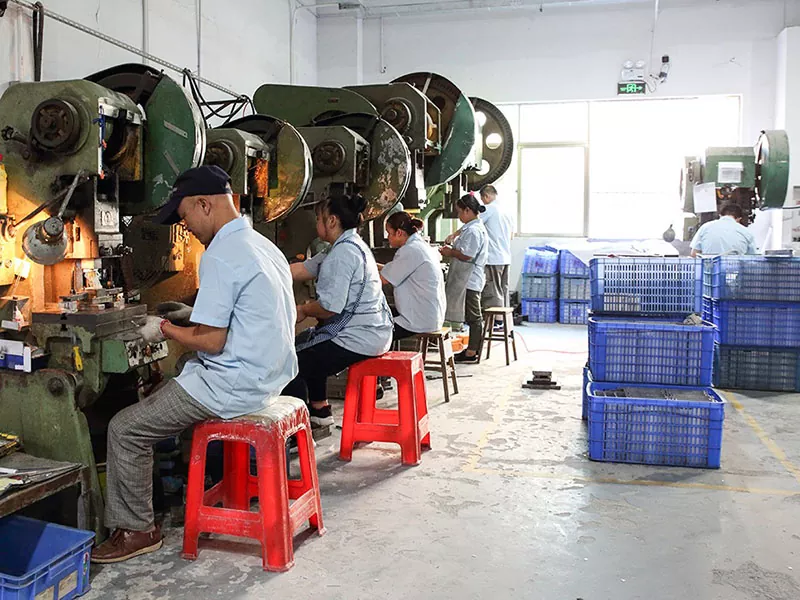

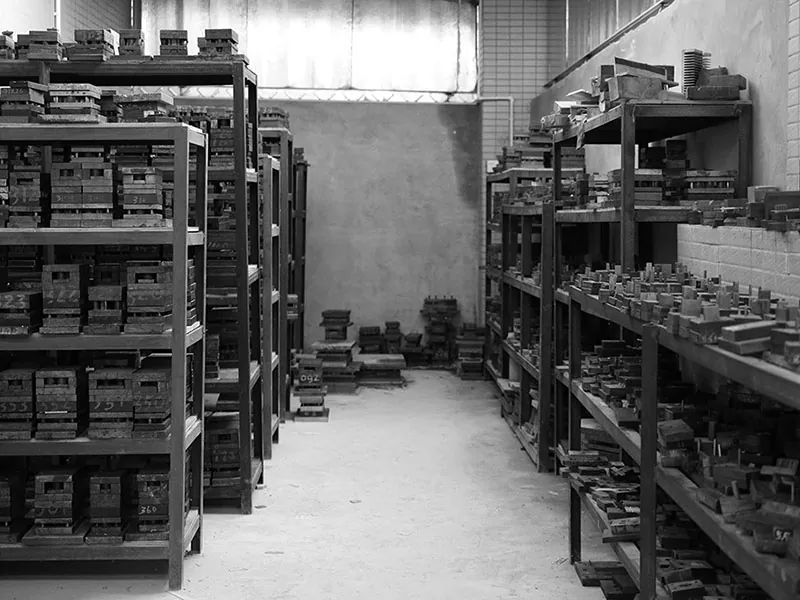

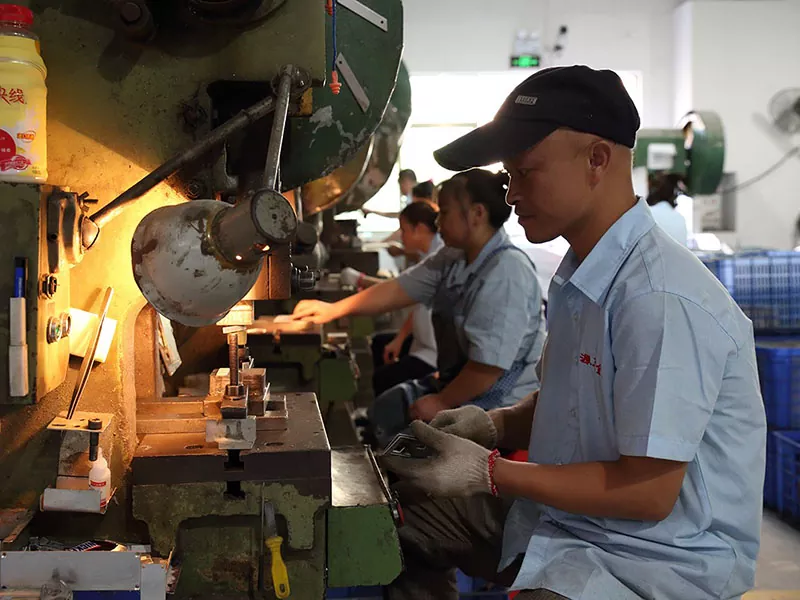

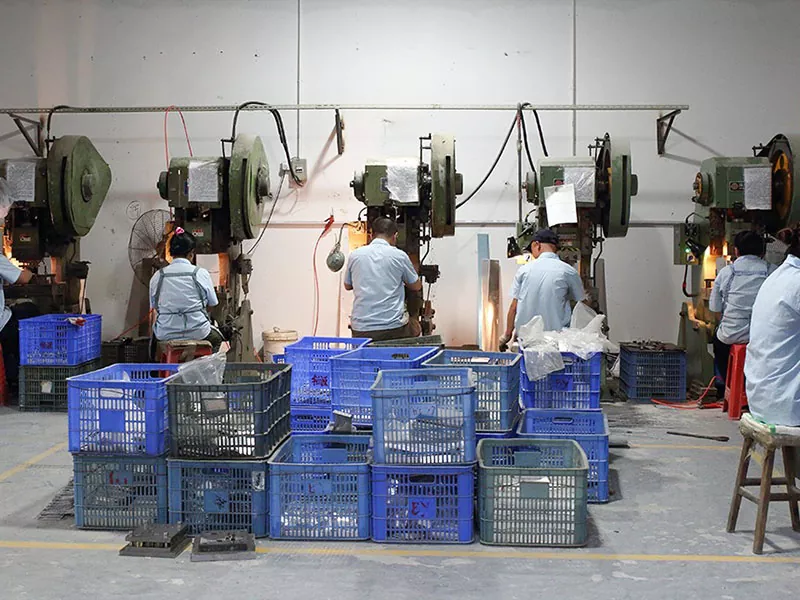

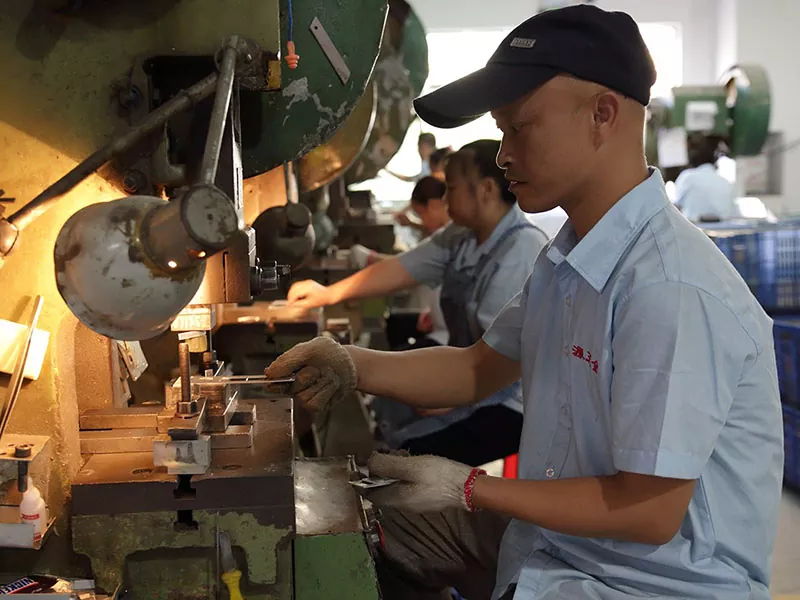

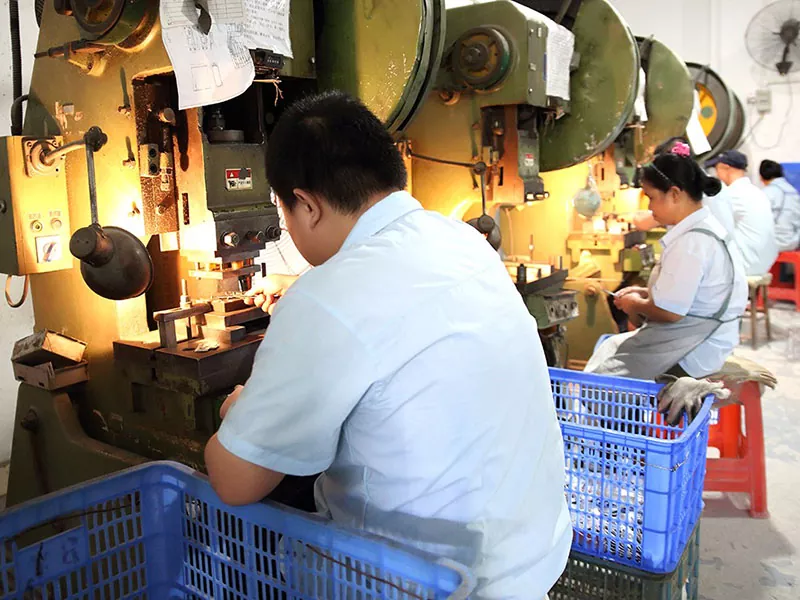

Workshop Show

FAQ

1. Mihin tuotteisiin 52×38mm alumiinikotelo sopii?

52 × 38 mm kuuluu runsaasti tilaa sisältävien alumiinikoteloiden luokkaan, soveltuu tehomoduuleille, tehovahvistimille, teollisuusohjaimille, mittauslaitteille, tietoliikennetukiasemalaitteille, moottorikäyttömoduuleille, lääketieteellisille testausinstrumenteille, akun hallintajärjestelmille jne. 52 mm:n leveys tukee usean liittymän asettelua, ja 38 mm:n korkeuteen mahtuu korkeampia komponentteja ja lämpösieluja.

2. Onko kotelon pituus 52 × 38 mm?

Nro 52×38mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 52 × 38 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 38 mm:n korkeuteen mahtua elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 25-35 mm korkeita. 38 mm:n sisäkorkeus mahtuu niihin täysin, ja kokoamista varten jää marginaali. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Voiko 38 mm korkeudessa sovittaa muuntajan?

Kyllä. 38 mm korkeuteen mahtuu pieniä muuntajia, keloja ja muita korkeampia komponentteja. Tarvitaan erityinen vahvistus muuntajasi mittojen mukaan.

6. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja, lämmönpoistoripejä ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaan auttaakseen suuritehoisia laitteita haihduttamaan lämpöä.

7. Voidaanko koneistaa liitäntöjä, kuten lentoliittimet ja BNC?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. 52 mm:n leveys mahdollistaa useiden liitäntöjen vierekkäisen asettelun. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

8. Voiko eri värejä valita?

Kyllä. Alumiininen kotelo voi saavuttaa erilaisia ​​​​ulkovaikutuksia prosesseilla, kuten anodisoinnilla, ja väriä voidaan mukauttaa mielivaltaisesti asiakkaan vaatimusten mukaan.

9. Entä jos 52×38mm ei sovi piirilevylleni?

Voit lähettää meille piirilevyn mitat, tuotteen rakenteen tai 3D-mallin. Boyuan Hardware voi auttaa varmistamaan, sopiiko 52 × 38 mm: n erittely todellisten mittojen mukaan, ja voi myös valita muita alumiiniprofiilimäärityksiä tai suorittaa mukautetun koneistuksen.

Miksi valita Boyuan-laitteisto?

Elektroniikkalaitteiden valmistajille tärkeämpää on se, pystyykö toimittaja suorittamaan tukityöstöt, kuten pituuden, päätylevyt, rajapinta-aukot, suojaikkunat, asennusreiät, lämmönpoistorakenteet, DIN-kiskoon kiinnitysreiät, piirilevyrakenteet, pintakäsittelyt ja logot todellisen tuotteen mukaan.

Boyuan Hardware on keskittynyt alumiinikotelo- ja alumiinirunkoteollisuuteen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantolaitoksella tarjoten räätälöityjä alumiinikoteloiden työstöjä.

Vakiokokoisesta 52 × 38 mm alumiiniprofiilista CNC-koneistettuun valmiiseen elektroniikkakoteloon voimme koneistaa asiakkaan tuotevaatimusten mukaan.

Jos etsit 52×38mm alumiinista tehonsäätömoduulikoteloa, voit lähettää piirilevyn mitat, tuotepiirustukset tai 3D-mallit.

Voimme vahvistaa eritelmän, työstömenetelmän ja räätälöintisuunnitelman tuoterakenteen mukaan.
