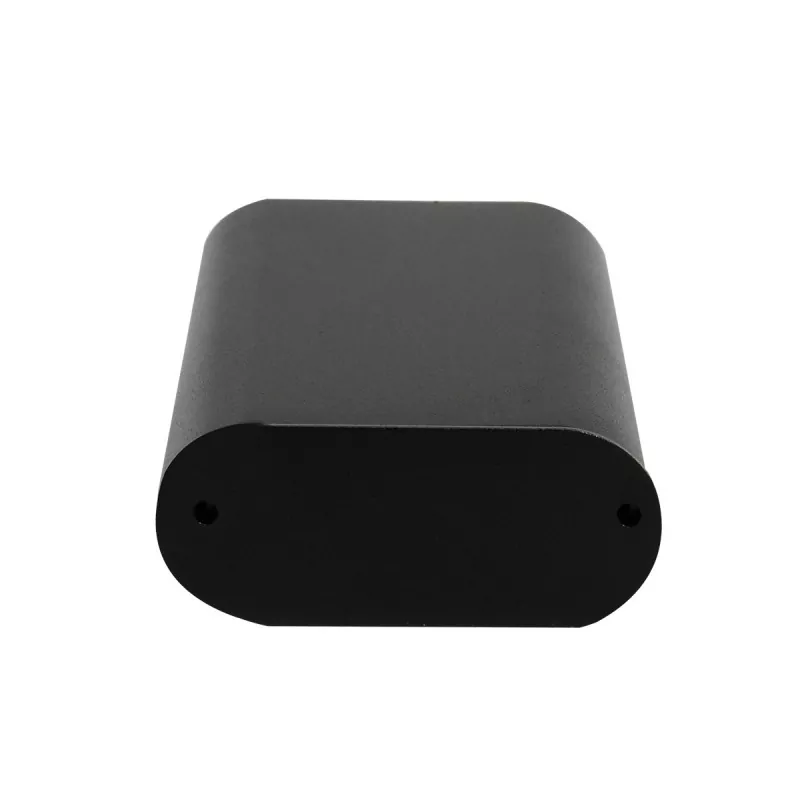

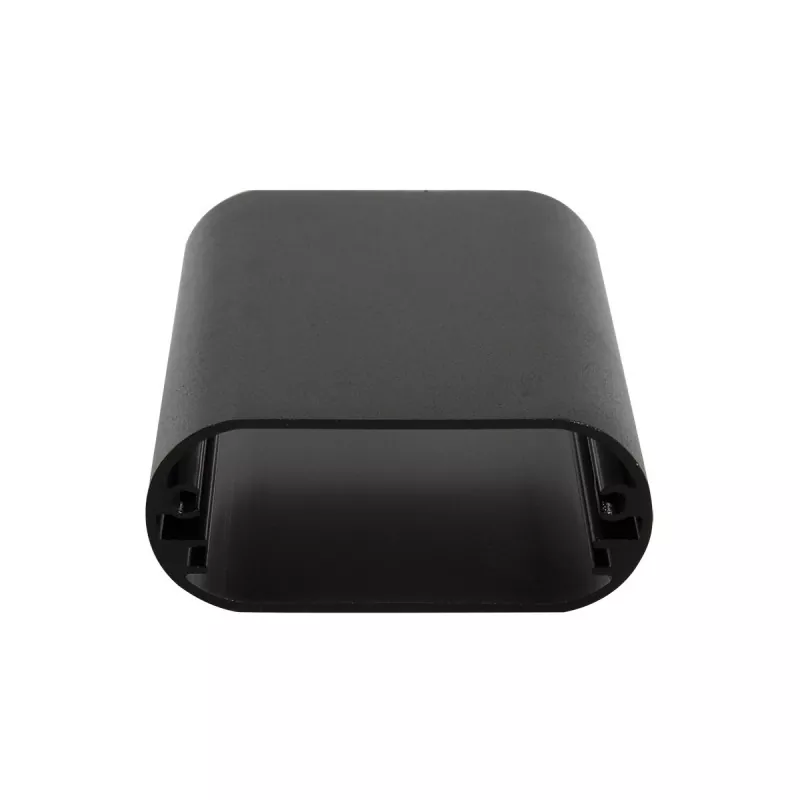

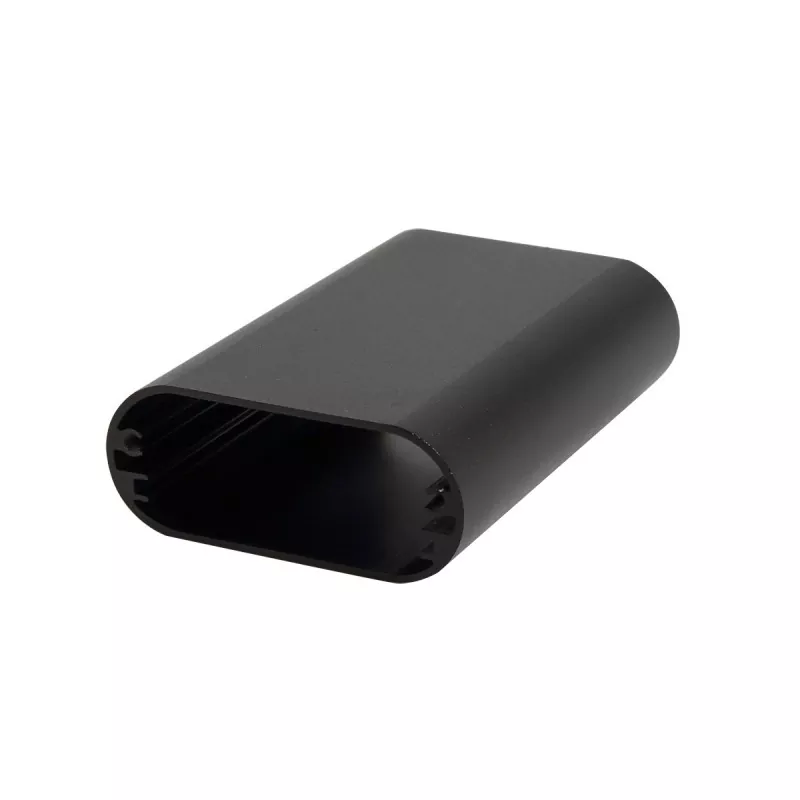

52 × 22 mm kädessä pidettävä alumiinikotelo älylaitteille

52 × 22 mm kädessä pidettävä alumiinikotelo älylaitteille – ohut mutta toimiva suulakepuristettu alumiinikotelo, joka löytää keskitien erittäin ohuiden profiilien ja korkeampien koteloiden välillä. 52 mm:n leveys tukee tavallisia leveitä piirilevyjä ja näyttöjen, korttipaikkojen, painikkeiden ja antureiden vierekkäistä asennusta, kun taas 22 mm:n korkeus puhdistaa pienet elektrolyyttikondensaattorit (16-20 mm), mikroreleet, korkeammat SMD-osat ja pienet jäähdytyslevyt. Profiilirunko leikataan haluttuun pituuteen ja viimeistellään päätylevyillä, CNC-työstyksellä ja niihin liittyvillä prosesseilla. Sisäiset korttipaikat mahdollistavat piirilevyn liukumisen ja kiinnittämisen ilman ylimääräisiä ruuveja.

Muovikoteloihin verrattuna alumiinirunko tarjoaa paremman rakenteellisen lujuuden ja metallipinnan ja tukee CNC-koneistettuja liitäntöjä, asennusreikiä, kierrereikiä, korttipaikkoja ja lämmönpoistorakenteita. Boyuan Hardware, jolla on yli 20 vuoden kokemus ja ~10 000 ㎡ tehdas, tarjoaa leikkauksen, CNC:n, porauksen, kierteityksen, pintakäsittelyn, laserkaiverruksen, silkkipainon, tarkastuksen ja kokoonpanon.

Keskeiset edut

01 | 52 × 22 mm leveä ja ohut muotoilu, enemmän tilaa

52 mm leveä × 22 mm korkea poikkileikkauskoko tarjoaa ihanteellisen pakkausratkaisun ohuille älylaitteille.

52 mm:n leveyteen mahtuu vakioleveät piirilevyasettelut ja se tukee useiden liitäntöjen ja toimintomoduulien vierekkäistä suunnittelua; 22 mm:n korkeus pitää laitteen ohuena samalla, kun se tarjoaa noin 16 % enemmän sisätilaa kuin 19 mm:n spesifikaatiossa, ja siihen mahtuu korkeammat komponentit, kuten pienet elektrolyyttikondensaattorit (16-20 mm korkeat), mikroreleet, hieman korkeammat SMD-komponentit tai paremmat lämmönpoistorakenteet.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-koneistuksen 52 × 22 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, Type-C, RJ45, tasavirtaliitännät jne.)
• Merkkivaloreiät ja näyttöikkunat
• Napinreiät ja kytkinreiät
• Kortin pyyhkäisypaikat
• Sormenjälkien tunnistusmoduulin aukot
• Asennusreiät ja asennusreiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoraot ja tuuletusrakenteet
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

52×22mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 52 mm leveän rungon ja 22 mm:n sisätilan kanssa voidaan asentaa pieniä jäähdytyslevyjä tai lisätä sisäistä ilmankiertotilaa, mikä auttaa tehokkaasti sisäisiä komponentteja haihduttamaan lämpöä ja pidentää laitteen käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat laitteille ammattimaisemman tuotteen tekstuurin.

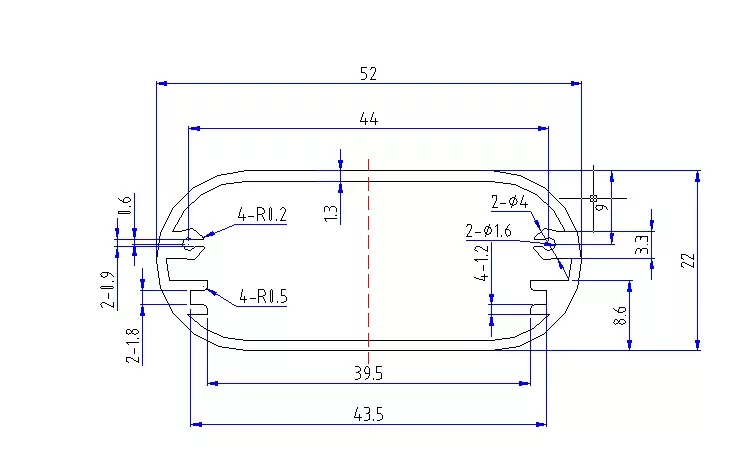

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 52 × 22 mm:n alumiinikotelo sopii?

52 × 22 mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan – 52 mm:n leveyteen mahtuu tavalliset leveät piirilevyt ja useita toimintomoduuleja vierekkäin, ja 22 mm:n korkeus tarjoaa enemmän sisätilaa kuin 19 mm, samalla kun se säilyttää ohuen profiilin. 22 mm:n paksuus on 3 mm korkeampi kuin 19 mm, ja se sisältää pieniä elektrolyyttikondensaattoreita (yleensä 16-20 mm korkea), mikroreleitä, hieman korkeampia SMD-komponentteja tai parempia lämmönpoistorakenteita, mikä tekee siitä parhaan tasapainopisteen toiminnallisen täydellisyyden ja ohuen profiilin välillä ohuissa laitteissa.

1. Viivakoodilukijat

52×22mm on ihanteellinen pakkausratkaisu viivakoodinlukijalle:

• Kädessä pidettävät viivakoodilukijat
• QR-koodinlukijat
• Teolliset skannausaseet
• Supermarketin/vähittäiskaupan skannauslaitteet
• Logistiikka ja pikaskannauspäätteet
• Varastonhallinnan skannerit

Miksi 52×22mm soveltuu viivakoodilukijalle? Viivakoodilukijat tarvitsevat ergonomisen otteen. 52 mm leveys tarjoaa vakaan otteen, ja 22 mm paksuus tekee laitteesta ohuen ja kevyen. Verrattuna 21 mm:n spesifikaatioon, ylimääräinen 1 mm:n sisätila 22 mm:n korkeudessa voi sijoittaa korkeamman dekoodauslevyn tai paremman akun kapasiteetin, mikä sopii korkeampaa suorituskykyä tai pidempää akun käyttöikää vaativiin skannauslaitteisiin.

2. POS-koneet ja maksupäätteet

• Siirrettävät POS-koneet
• Älykkäät kassapäätteet
• Maksukorttien pyyhkäisylaitteet
• Skannaus-maksupäätteet
• Pöytätietokoneet maksulaitteet

Miksi 52×22mm sopii POS-koneisiin? POS-koneiden on integroitava useita toiminnallisia moduuleja, kuten korttipaikkoja, salasananäppäimistöjä, NFC-kortinlukijoita, näyttöjä ja tulostimia. 52 mm:n leveys tarjoaa runsaasti asettelutilaa ja 22 mm:n paksuus takaa siirrettävyyden samalla, kun se tarjoaa enemmän tilaa kuin ohuet tekniset tiedot akkujen ja komponenttien sijoittamiseen.

3. Smart Access -kortinlukijat

• Kulunvalvontakortinlukijakotelot
• Sisäpuhelinmoduulien rakentaminen
• Läsnäolopäätteet
• Vierailijoiden hallintalaitteet

52 mm leveys vastaa tavallista 86-laatikon asennuskokoa, ja 22 mm ohut muotoilu tekee laitteesta ohuen seinälle asennettaessa, esteettisesti miellyttävän ja huomaamattoman. 22 mm korkeuteen mahtuu kortinlukukelat, releet, tehomoduulit ja muut komponentit.

4. Kämmenpäätteet ja tiedonkerääjät

• Teollisuuden kädessä pidettävät terminaalit
• Tiedonkerääjät
• Tarkastuspäätteet
• Kädessä pidettävät varastonhallintalaitteet
• Mobiili lainvalvontapäätteet

5. Bluetooth-kaiuttimet ja äänilaitteet

• Kannettavat Bluetooth-kaiuttimet
• Langattomat mikrofonivastaanottimet
• Bluetooth-äänivastaanottimet
• Pienet vahvistinmoduulit

Miksi 52×22mm sopii Bluetooth-kaiuttimille? 22 mm:n korkeus tarjoaa runsaasti tilaa pienille kaiuttimille ja akuille, ja 52 mm:n leveyteen mahtuu useita toiminnallisia moduuleja, kuten Bluetooth-moduuleja, vahvistimen IC:itä ja akun suojalevyjä. Alumiiniseoksesta valmistettu kotelo auttaa haihduttamaan lämpöä vahvistimen sirusta.

6. Langattomat laturit

• Langattomat pöytälaturit
• Auton langattomat latausmoduulit
• Sisäänrakennetut langattomat lataustyynyt
• Usean laitteen langattomat latauspaneelit

22 mm:n korkeuteen mahtuu paksummat langattomat latauskelakokoonpanot, mikä parantaa lataustehokkuutta ja latausetäisyyttä.

Mitä voidaan mukauttaa alumiinikoteloon?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuslaitteisiin ja älykkään kodin kaappeihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

52×22mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 52 × 22 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + näyttöikkunat + korttien pyyhkäisypaikat + sormenjälkimoduulin aukot + napinreiät + lämmönpoistoaukot + kiinnitysreiät + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos laitteesi on oltava ohut, mutta vaatii enemmän sisätilaa

22 mm:n korkeus tarjoaa noin 16 % enemmän sisätilaa kuin 19 mm:n spesifikaatio, johon mahtuu pienet elektrolyyttikondensaattorit (16-20 mm korkeat), mikroreleet, hieman korkeammat SMD-komponentit tai paremmat lämmönpoistorakenteet. Sopii laitteisiin, jotka tarvitsevat toiminnallista täydellisyyttä ja vaativat ohuen profiilin.

Jos piirilevysi leveys on lähellä 52 mm

52 × 22 mm on ihanteellinen valinta – 52 mm:n leveys tarjoaa runsaasti piirilevyn reititystilaa ja toimintomoduulien vierekkäisen asettelun.

Jos suunnittelet kämmenlaitetta

22 mm:n paksuus tekee laitteesta mukavan ja kevyen pitää, ja se sopii viivakoodinlukijoiden, POS-laitteiden, käsipäätteiden ja muiden käsissä pidettävien laitteiden kanssa.

Jos sinun on integroitava useita toimintomoduuleja

52 mm:n leveyteen mahtuu useita toimintomoduuleja, kuten näyttöjä, korttipaikkoja, sormenjälkitunnistusta, painikkeita ja merkkivaloja, vierekkäin, ja ne sopivat älypäätteille, joissa on integroidut toiminnot.

Jos tarvitset parempaa lämmönpoistotehoa

22 mm korkeus mahdollistaa pienten jäähdytyslevyjen tai suuremman ilmankiertotilan asennuksen, mikä sopii laitteille, joilla on hieman korkeampi lämmöntuotto.

Jos sinun on asennettava vakiopaneeliin

52 mm leveys vastaa 86 paneelin vakiomittoja, ja se sopii älykytkimille, termostaateille ja muille paneelityyppisille tuotteille.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 52×22mm alumiinikotelo sopii?

52×22mm kuuluu laajarunkoisten ohuiden alumiinikoteloiden luokkaan. Ydinsovelluksia ovat viivakoodilukijat, POS-koneet, pääsykortinlukijat, käsipäätteet, Bluetooth-kaiuttimet, langattomat laturit, älykkäät kaukosäätimet, sormenjälkien tunnistusmoduulit, erittäin ohuet tunnistimet jne. 22 mm:n korkeus säilyttää ohuen profiilin ja tarjoaa enemmän sisätilaa kuin 19 mm, ja siihen mahtuu enemmän komponentteja ja hieman korkeampia osia.

2. Onko kotelon pituus 52 × 22 mm?

Nro 52×22mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Mitä eroa on 52×22mm ja 52×19mm välillä?

52×22mm on 3 mm korkeampi kuin 52×19 mm, ja siinä on noin 16 % enemmän sisätilaa. 22 mm:n spesifikaatioon voidaan sijoittaa korkeampia komponentteja, kuten pieniä elektrolyyttikondensaattoreita (16-20 mm korkea) ja mikroreleitä, ja se tarjoaa myös paremmat lämmönpoistoolosuhteet, jotka sopivat monimutkaisempia toimintoja sisältäville laitteille.

4. Voidaanko 52 × 22 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

5. Voiko 22 mm:n korkeudessa sovittaa elektrolyyttikondensaattorit?

Kyllä. Tavalliset pienet elektrolyyttikondensaattorit ovat yleensä 16-20 mm korkeita, ja 22 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

6. Sopiiko se viivakoodilukijalle?

Erittäin sopiva. 52 mm:n leveyteen mahtuu useita moduuleja, kuten dekoodauslevy, skannauspää, painikkeet ja merkkivalot. 22 mm:n paksuus tekee laitteesta mukavan ja kevyen pitää, ja se sopii pitkäaikaiseen kädessä pidettävään käyttöön.

7. Voidaanko alumiinikoteloon tehdä näyttöikkuna?

Kyllä. Boyuan Hardware voi CNC-koneistaa näyttöikkunoita, merkkivaloreikiä ja muita alumiinikotelon rakenteita asiakkaan piirustusten mukaan.

8. Voidaanko korttien pyyhkäisyaukkoja ja sormenjälkimoduulien aukkoja työstää?

Kyllä. Kortin pyyhkäisytoimintoja vaativiin tuotteisiin, kuten POS-automaatteihin ja pääsykortinlukijoihin, voidaan koneistaa magneettikortin/IC-kortin pyyhkäisypaikat asiakkaan piirustusten mukaan; Tarkat asennusaukot voidaan myös työstää asiakkaan antamien sormenjälkimoduulimittojen mukaan.

Miksi valita Boyuan-laitteisto?

Boyuan Hardware on keskittynyt alumiinikotelo- ja alumiinirunkoteollisuuteen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantolaitoksella tarjoten räätälöityjä alumiinikoteloiden työstöjä.

Vakiokokoisesta 52 × 22 mm alumiiniprofiilista CNC-koneistettuun valmiiseen elektroniikkakoteloon voimme koneistaa asiakkaan tuotevaatimusten mukaan.

Jos etsit 52 × 22 mm:n kädessä pidettävää alumiinikoteloa älylaitteille, voit lähettää piirilevyn mitat, tuotepiirustukset tai 3D-mallit.

Voimme vahvistaa eritelmän, työstömenetelmän ja räätälöintisuunnitelman tuoterakenteen mukaan.
