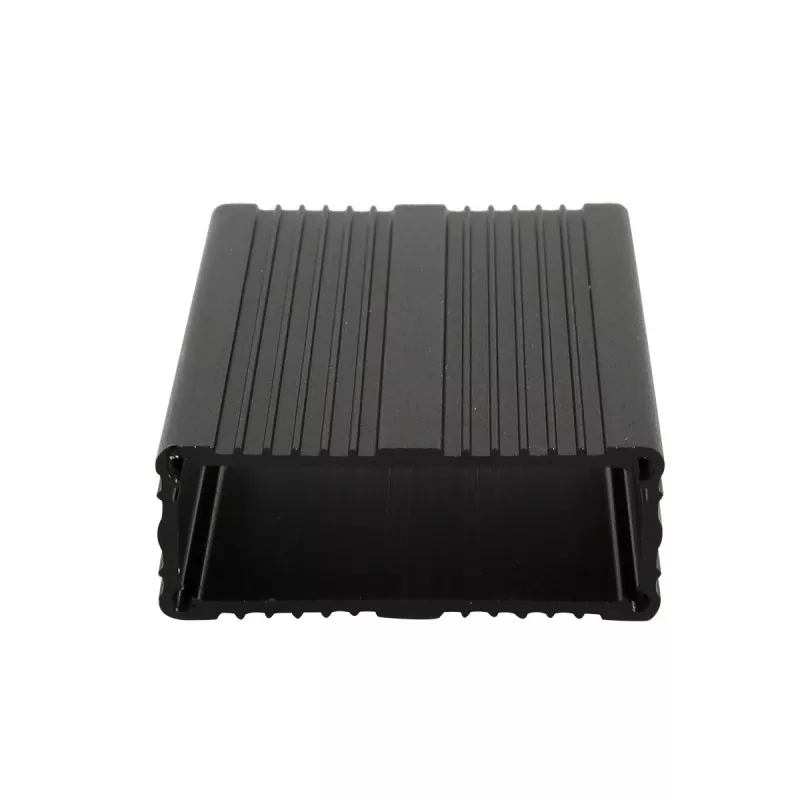

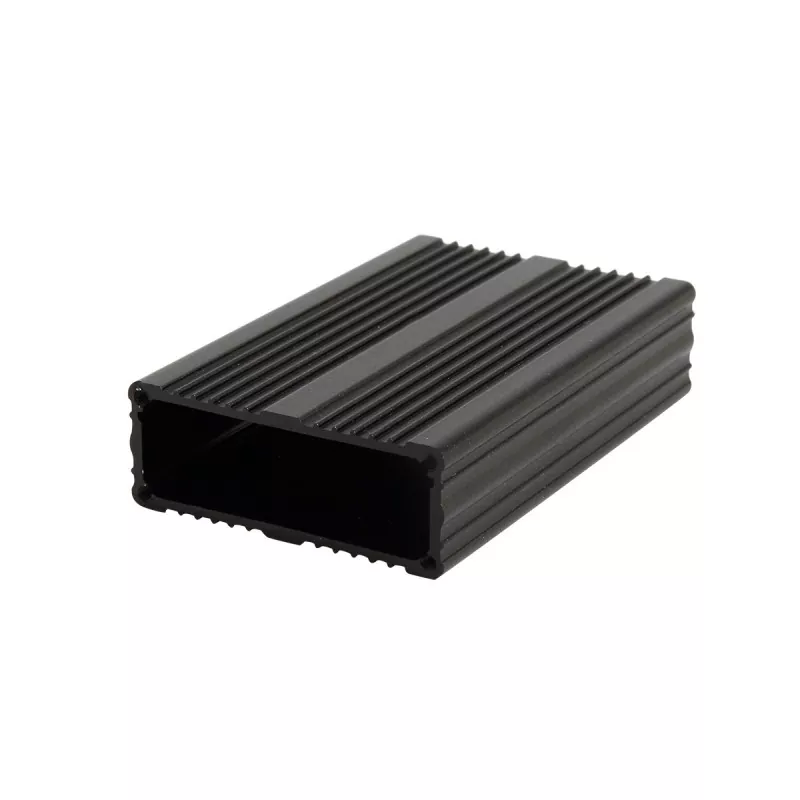

52 × 19 mm alumiinikotelo langattomille latauslaitteille

Boyuan 52 × 19 mm alumiinikotelo langattomille latauslaitteille on ohut elektroniikkakotelo, joka on valmistettu alumiiniseoksesta ekstruusiorakenteesta ja jonka ulkoinen poikkileikkauskoko on 52 mm (leveys) × 19 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

Boyuan Hardware on keskittynyt alumiinikoteloiden ja alumiinirunkojen valmistukseen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantotehdastilalla ja voi tarjota räätälöityjä alumiinikoteloiden työstöä asiakkaan piirustusten, näytteiden tai kokovaatimusten mukaan.

Tuotteen edut

01 | 52 × 19 mm leveä ja ohut muotoilu

52 mm leveä × 19 mm korkea poikkileikkauskoko tarjoaa ihanteellisen pakkausratkaisun erittäin ohuille älylaitteille.

52 mm:n leveyteen mahtuu vakioleveät piirilevyasettelut ja se tukee useiden liitäntöjen ja toimintomoduulien vierekkäistä suunnittelua; 19 mm:n paksuus pitää laitteen ohuena samalla, kun se tarjoaa lähes 50 % enemmän sisätilaa kuin 13 mm:n määritys mahdollistaa enemmän komponentteja, korkeampia osia tai paremmat lämmönpoistorakenteet.

02 | Alumiinin ekstruusiorakenne

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla. Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin.

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta. Boyuan Hardware voi suorittaa CNC-työstöä 52 × 19 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, Type-C, DC-virtaliitännät jne.)
• Merkkivaloreiät
• Napin reikiä
• Asennusreiät ja asennusreiät
• Kierrereiät ja vastaporareiät
• Lämmönpoistoraot ja tuuletusrakenteet
• Urat ja askelmat
• Viistotu
• Muut mukautetut rakenteet

05 | Pituus mukautettavissa tuotteen mukaan

52×19mm on kotelon poikkileikkausspesifikaatio, ja tuotteen pituus voidaan leikata todellisten laitemittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Optimoitu lämmönpoistoteho

Alumiiniseoksella on erinomainen lämmönjohtavuus. Yhdessä 52 mm leveän rungon ja 19 mm korkean tilan kanssa voidaan asentaa pienet jäähdytyslevyt tai lisätä sisäistä ilmankiertotilaa. Verrattuna 13 mm:n ultraohuihin spesifikaatioihin, 19 mm:n korkeus tarjoaa paremmat lämmönpoistoolosuhteet, mikä tekee siitä sopivamman LED-säätimille ja muille laitteille, joissa on hieman suurempi teho.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäkövaikutuksia, jotka antavat ultraohuille laitteille hienostuneemman tuotteen koostumuksen.

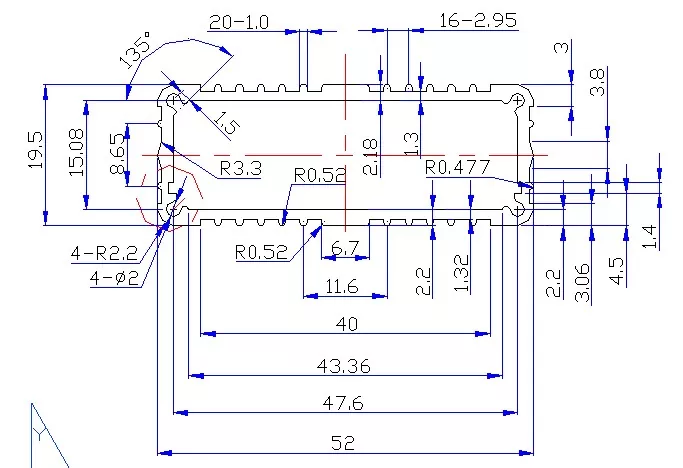

Tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 52 × 19 mm:n alumiinikotelo sopii?

52 × 19 mm kuuluu ultraleveiden ohuiden alumiinikoteloiden luokkaan – 52 mm:n leveyteen mahtuu tavalliset leveät piirilevyt ja useita toimintomoduuleita vierekkäin, ja 19 mm:n korkeus tarjoaa enemmän sisätilaa samalla, kun se säilyttää ohuen profiilin. 19 mm:n paksuus tarjoaa lähes 50 % enemmän sisätilaa kuin ultraohut tekniset tiedot, mikä mahdollistaa sen, että laitteet voivat sijoittaa enemmän komponentteja tai saavuttaa paremman lämmönpoiston säilyttäen samalla ohuen profiilin.

1. LED-nauhaohjaimet ja himmentimet

52×19mm on ihanteellinen pakkausratkaisu LED-nauhaohjaimille:

• LED-nauhaohjaimet
• RGB/RGBW himmennysohjaimet
• DMX512 dekooderit
• SPI-signaalivahvistimet
• Älykkäät valaistuksen ohjausmoduulit
• 0-10V/PWM himmentimet

Miksi 52×19mm sopii LED-nauhaohjaimiin? Verrattuna 13 mm:n ultraohuisiin eritelmiin, 19 mm:n korkeus tarjoaa enemmän sisätilaa, mahtuu korkeammat komponentit ja paremmat lämmönpoistorakenteet. Hieman tehokkaammissa LED-ohjaimissa (kuten RGBW-ohjaimet ja DMX-dekooderit) MOS-transistorit ja ohjainpiirit tuottavat huomattavaa lämpöä käytön aikana, ja 19 mm:n korkeus mahdollistaa alumiiniseoskotelon lämmön haihdutuksen paremmin, mikä pidentää ohjaimen käyttöikää. 52 mm:n leveyteen mahtuu leveämpi piirilevy, mikä tukee useiden lähtöliitäntöjen vierekkäistä asettelua.

2. Langattomat laturit

• Langattomat pöytälaturit
• Auton langattomat latausmoduulit
• Sisäänrakennetut langattomat lataustyynyt
• Usean laitteen langattomat latauspaneelit

Miksi 52×19mm sopii langattomille latureille? Langattomissa latureissa on erittäin ohut muotoilu parantaakseen käyttökokemusta. 19 mm:n paksuus säilyttää ohuen profiilin ja tarjoaa enemmän sisätilaa kuin 13 mm:n määritys langattoman latauskelan (halkaisijaltaan noin 45-50 mm) ja ohjauspiirilevyn sijoittamiseen. Alumiiniseoskotelo auttaa haihduttamaan lämpöä latauksen aikana.

3. Älykytkimet ja älypaneelit

• WiFi-älykytkinmoduulit
• Zigbee/Z-wave ohjausmoduulit
• Älykkäät himmennyspaneelit
• Termostaattipaneelit
• Älykodin ohjauspaneelit
• Kohtauksen ohjauspaneelit

Miksi 52×19mm sopii älypaneeleille? Smart-kytkinpaneelit on upotettava 86-laatikon vakioasennukseen, jossa sisätila on rajallinen. 52 mm:n leveys vastaa paneelin vakiomittoja, ja 19 mm:n paksuus mahdollistaa paneelin olevan ohut ja esteettisesti miellyttävä, samalla kun se tarjoaa enemmän tilaa kuin 13 mm:n erittely releille, tehomoduuleille ja muille komponenteille.

4. Bluetooth-moduulit ja langattomat tiedonsiirtomoduulit

• Bluetooth-äänivastaanottimet
• Bluetooth-vahvistinmoduulit
• Bluetooth Mesh -solmut
• Langattomat viestintämoduulit
• 2.4G moduulikotelot

5. Sähköiset hintalaput ja sähköiset etiketit

• Supermarkettien sähköiset hintalaput
• Varaston sähköiset etiketit
• Älykkäät hyllyetiketit
• ESL elektroniset hyllyetiketit

19 mm:n paksuiseen koneeseen mahtuu elektroniset paperinäytöt (yleensä taustalevy ja ohjauspiiri mukaan lukien), ja 52 mm:n leveyteen mahtuu 4,2 tuuman näyttöjä.

6. Erittäin ohuet anturimoduulit

• Erittäin ohuet valosähköiset anturit
• Ihmiskehon infrapunatunnistinmoduulit
• Valaistuksen anturit
• Lämpötila- ja kosteusanturit
• PM2.5 tunnistusmoduulit
• Hiilidioksidin tunnistusmoduulit

7. Erittäin ohuet virtalähteet ja sovittimet

• Erittäin ohuet virtasovittimet
• LED-ohjainvirtalähteet
• Pikalatausmoduulikotelot
• DC-DC muunnosmoduulit
• Pöytäkoneen latausmoduulit

8. Älykkään kodin ohjausmoduulit

• Älykkäät verhojen ohjausmoduulit
• Älykkäät valaistuksen ohjausmoduulit
• Älykkäät pistorasiamoduulit
• Ympäristönvalvontaterminaalit
• Älykkäät yhdyskäytävämoduulit

Mitä voidaan mukauttaa?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. Se voi muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuslaitteisiin ja älykkään kodin kaappeihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

52×19mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita 52 × 19 mm:n vakioprofiili ei voi suoraan täyttää, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + merkkivalon reiät + napinreiät + lämmönpoistoraot + kiinnitysreiät + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos laitteesi on oltava ohut, mutta vaatii enemmän sisätilaa

19 mm:n korkeus tarjoaa lähes 50 % enemmän sisätilaa kuin 13 mm:n spesifikaatio, johon mahtuu enemmän komponentteja, korkeampia osia tai parempia lämmönpoistorakenteita. Sopii LED-ohjaimille, joissa on hieman suurempi teho, sekä laitteille, joissa on rele tai tehomoduuli.

Jos piirilevysi leveys on lähellä 52 mm

52 × 19 mm on ihanteellinen valinta – 52 mm:n leveys tarjoaa runsaasti PCB-reititystilaa ja toimintomoduulien vierekkäisen asettelun.

Jos tarvitset sulautetun asennuksen

19 mm ohut paksuus soveltuu asennettavaksi ahtaisiin tiloihin, kuten sisäseiniin, laitteisiin ja huonekaluihin.

Jos tarvitset parempaa lämmönpoistotehoa

19 mm:n korkeus mahdollistaa pienten jäähdytyslevyjen tai suuremman ilmankiertotilan asennuksen, mikä tarjoaa paremmat lämmönpoistoolosuhteet kuin ultraohuet tekniset tiedot, mikä sopii teholaitteille, joiden lämmöntuotanto on hieman korkeampi.

Jos sinun on asennettava vakiopaneeliin

52 mm leveys vastaa 86 paneelin vakiomittoja, ja se sopii älykytkimille, termostaateille ja muille paneelityyppisille tuotteille.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Workshop Show

FAQ

1. Mihin tuotteisiin 52 × 19 mm alumiinikotelo sopii?

52 × 19 mm:n alumiinikotelo langattomille latauslaitteille kuuluu erittäin leveiden ohuiden alumiinikoteloiden luokkaan. Ydinsovelluksia ovat LED-nauhaohjaimet, langattomat laturit, älykkäät kytkinpaneelit, Bluetooth-moduulit, elektroniset hintalaput, ultraohuet anturit, erittäin ohuet virtalähteet jne. 19 mm:n korkeus säilyttää ohuen profiilin ja tarjoaa lähes 50 % enemmän sisätilaa kuin 13 mm:n vaatimukset.

2. Onko kotelon pituus 52 × 19 mm?

Nro 52×19mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Mitä eroa on 52×19mm ja 52×13mm välillä?

52×19mm on 6 mm korkeampi kuin 52×13 mm, ja siinä on lähes 50 % enemmän sisätilaa. 19 mm:n spesifikaatioon mahtuu enemmän komponentteja ja korkeampia osia (kuten pieniä elektrolyyttikondensaattoreita ja releitä), ja se tarjoaa myös paremmat lämmönpoistoolosuhteet, jotka sopivat laitteille, joilla on hieman suurempi teho.

4. Voidaanko 52 × 19 mm alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

5. Sopiiko se LED-nauhaohjaimiin?

Erittäin sopiva. 19 mm:n korkeus tarjoaa enemmän sisätilaa kuin 13 mm:n ultraohut erittely, ja se sisältää tehokomponentit, kuten MOS-transistorit ja induktorit. Alumiiniseoksesta valmistettu kotelo auttaa haihduttamaan lämpöä ohjainsirulta, mikä sopii LED-säätimille, joiden teho on hieman suurempi.

6. Voidaanko alumiinikoteloon tehdä Type-C-liitäntäreikä?

Kyllä. Boyuan Hardware pystyy koneistamaan tarkasti erilaisia ​​liitäntäaukkoja, kuten Type-C-, USB- ja DC-virtaliitäntöjä asiakkaan piirustusten mukaan.

Kiinalaisena valmistajana ja toimittajana Boyuan tarjoaa räätälöityjä alumiiniprofiileja, joissa on pituusleikkaus, CNC-työstö, poraus, kierteitys, liitäntäaukot, merkkivaloreiät, napinreiät, lämmönpoistoraot, päätylevyt, logot, pintakäsittely ja värien räätälöinti. Ota yhteyttä Boyuaniin seuraavaa langattoman latauslaitteen kotelointiprojektia varten.
