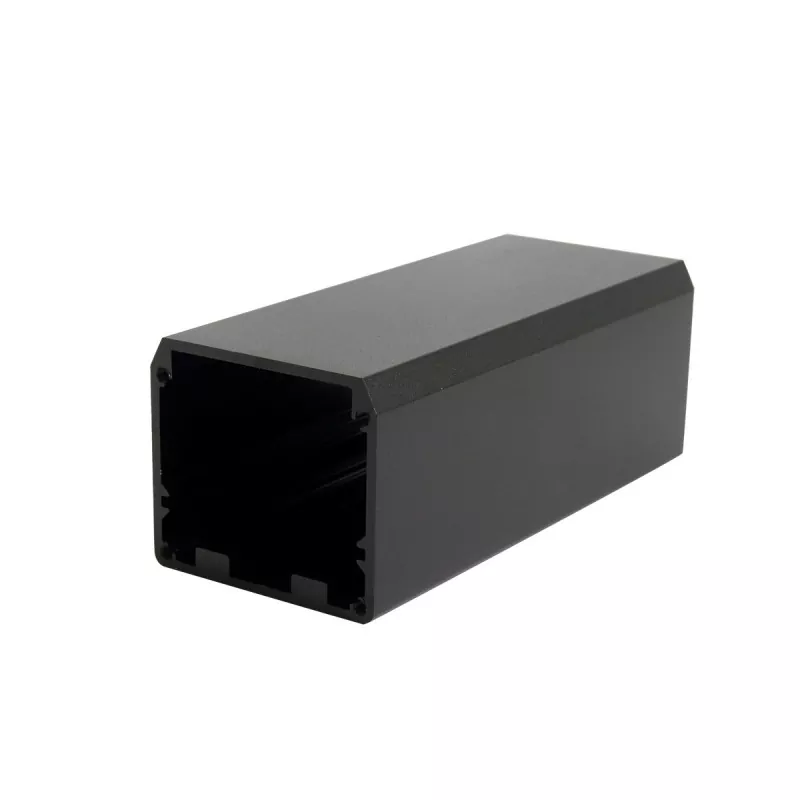

50 × 44 mm alumiininen virtalähde ja teollisuusohjauskotelo

Boyuan 50 × 44 mm alumiinivirtalähde ja teollisuusohjauskotelo on keskikokoinen elektroniikkalaitekotelo, joka on valmistettu alumiiniseoksesta ekstruusiorakenteesta, jonka ulkoinen poikkileikkauskoko on 50 mm (leveys) × 44 mm (korkeus), ja pituus voidaan mukauttaa mielivaltaisesti todellisten laitevaatimusten mukaan.

Tuote on muodostettu alumiiniprofiilin suulakepuristuksella, ja sen rungon poikkileikkaus on kiinteä. Se voidaan leikata laitteen todellisen pituuden mukaan, ja lopullinen kokoonpano suoritetaan päätylevyjen, CNC-koneistuksen ja muiden tukiprosessien avulla.

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten. Kotelon sisäpuoli on suunniteltu tavallisilla piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan sisään ja kiinnittää ilman lisäruuveja, mikä parantaa huomattavasti kokoonpanotehokkuutta.

Muovilaatikoihin verrattuna alumiiniseoskoteloilla on parempi rakenteellinen lujuus ja metallirakenne, ja niillä voidaan saavuttaa mukautettuja rakenteita, kuten liitäntöjä, asennusreikiä, kierrereikiä ja koloja CNC-työstöllä.

50 × 44 mm:n ydinarvo piilee sen "leveässä rungossa ja suuressa tilassa" – 50 mm:n leveyteen mahtuu tavallisia leveitä piirilevyjä ja useita liitäntäasetteluja, ja 44 mm:n korkeus tarjoaa runsaasti sisätilaa korkeampien komponenttien asentamiseen.

Tämä spesifikaatio sopii erityisen hyvin tehomoduuleille, tehovahvistimille, teollisuusohjaimille, mittauslaitteille, tietoliikenteen tukiasemalaitteille, tiedonkeruu- ja siirtolaitteille, moottorikäyttömoduuleille, lääketieteellisille testausinstrumenteille ja muille keskikokoisille elektronisille laitteille, joilla on korkeat sisäisen tilan vaatimukset.

Boyuan Hardware on keskittynyt alumiinikoteloiden ja alumiinirunkojen valmistukseen yli 20 vuoden ajan noin 10 000 neliömetrin tuotantotehdastilalla ja voi tarjota räätälöityjä alumiinikoteloiden työstöä asiakkaan piirustusten, näytteiden tai kokovaatimusten mukaan.

Tuotteen ydinedut

01 | 50 × 44 mm runsaasti tilaa muotoilu

50 mm leveä × 44 mm korkea poikkileikkauskoko tarjoaa runsaasti sisätilaa keskikokoisille elektronisille laitteille.

50 mm:n leveys mahdollistaa laajemman piirilevyasettelun ja useiden liitäntöjen vierekkäisen suunnittelun; 44 mm:n korkeus tarjoaa enemmän komponenttien asennustilaa, siihen mahtuu korkeampia komponentteja, kuten elektrolyyttikondensaattoreita, muuntajia, jäähdytyselementtejä ja releitä, ja tukee myös kaksipuolista piirilevysuunnittelua, mikä täyttää monimutkaisten piirijärjestelmien integrointitarpeet.

02 | Aluminum Extrusion Structure

Kotelon runko on muodostettu alumiiniseosprofiilin suulakepuristamalla.

Alumiinin suulakepuristuskotelon poikkileikkauskoko on kiinteä, kun taas pituutta voidaan leikata todellisten tuotevaatimusten mukaan. Siksi sama kotelointi voi mukautua eripituisiin piirilevyihin ja elektroniikkamoduuleihin. Tämä rakenne sopii erityisen hyvin sarjakehitystä vaativiin elektroniikkatuotteisiin.

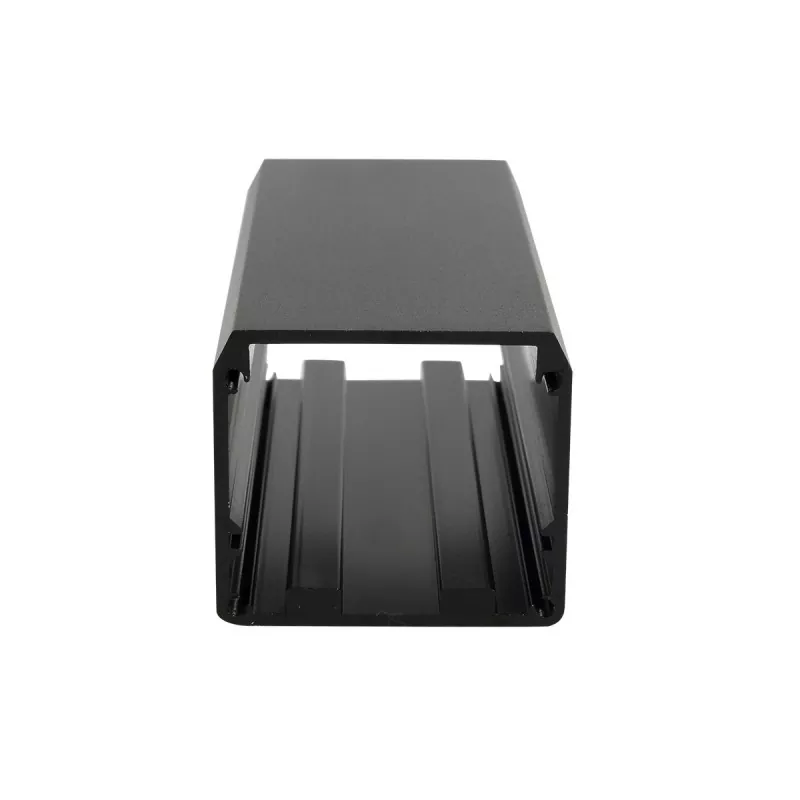

03 | Sopii PCB-asennukseen

Alumiininen suulakepuristuselektroniikkakotelo voidaan suunnitella vastaavilla asennusraoilla tai tukirakenteilla sisäisen rakenteen mukaan piirilevyjen ja muiden elektronisten komponenttien asentamista varten.

Sisäpuolella on vakiovarusteena piirilevykorttipaikat, ja piirilevy voidaan asettaa ja kiinnittää suoraan ilman lisäruuveja. 44 mm korkeuteen mahtuu kaksikerroksisia piirilevyjä tai suuritehoisia jäähdytyselementeillä varustettuja laitteita, mikä tarjoaa luotettavan pakkausratkaisun suuritehoisille elektronisille laitteille.

04 | Räätälöity CNC-koneistustuki

Vakioprofiili on vain lähtökohta.

Boyuan Hardware voi suorittaa CNC-työstöä 50 × 44 mm:n alumiinikotelossa asiakkaan piirustusten mukaan, mukaan lukien:

• Liitäntäaukot (USB, RJ45, virtaliitännät, lentoliittimet jne.)
• Ruuvinreiät ja asemointireiät
• Kierrereiät ja vastaporareiät
• Urat ja askelmat
• Lämmönpoistoaukot ja tuuletusaukot
• Viistotu
• Other custom structures

05 | Pituus mukautettavissa tuotteen mukaan

50×44mm on kotelon poikkileikkausspesifikaatio, ja 50×44mm alumiinivirtalähteen ja teollisuusohjauskotelon pituus voidaan leikata todellisten laitteiden mittojen mukaan. Koneistuspituus vahvistetaan materiaalin, pintakäsittelyn ja tuotevaatimusten mukaan.

06 | Tehokas lämmönpoistoteho

Alumiiniseoksen lämmönjohtavuus on noin 200 W/(m·K). Yhdessä 50 × 44 mm:n suuremman pinta-alan kanssa se voi tehokkaasti johtaa ja haihduttaa sisäisten komponenttien tuottamaa lämpöä. Laitteissa, joissa on suuri lämmöntuotto, kuten tehomoduulit ja tehovahvistimet, alumiinikotelo itsessään on tehokas jäähdytyselementti, joka voi pidentää laitteiden käyttöikää.

07 | Metallikotelo yhdistää rakenteen ja ulkonäön

Alumiiniseos on kevyttä ja sillä on hyvä rakenteellinen suorituskyky säilyttäen samalla luonnollisen metallirakenteen. Pintakäsittelyillä, kuten harjauksella, hiekkapuhalluksella ja anodisoinnilla, voidaan saada erilaisia ​​ulkonäköefektejä, jotka antavat elektronisille laitteille ammattimaisemman tuotteen ulkonäön.

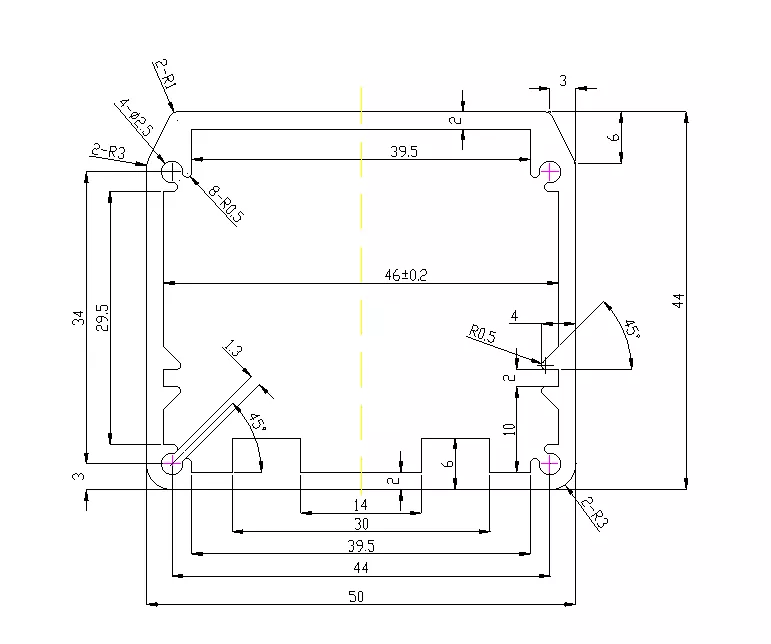

50 × 44 mm alumiinikotelon tekniset tiedot

Huomautus: Tietyt materiaaliluokat, seinämän paksuus, pituusalueet, mittatoleranssit ja pintakäsittelyn värit ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin 50 × 44 mm:n alumiinikotelo sopii?

50 × 44 mm kuuluu runsaasti tilaa sisältävien alumiinikoteloiden luokkaan – 50 mm:n leveys tukee useiden liitäntöjen vierekkäistä asettelua, ja 44 mm:n korkeuteen mahtuu korkeampia komponentteja ja jäähdytyselementtejä. 44 mm:n korkeus on keskeinen ominaisuus, joka erottaa tämän tekniset tiedot pienistä koteloista, mikä mahdollistaa suuremman tehon ja korkeampien komponenttien kuljettamisen.

1. Virtamoduulit

Tilava 50×44mm muotoilu sopii hyvin erilaisille tehotuotteille:

• Hakkurivirtalähdemoduulit
• Virta-adapterit
• Ajoneuvojen virtalähteiden kotelot
• Invertterikotelot
• Tasasuuntaajan alumiinikotelot
• DC-DC-muunninmoduulit
• UPS-virtalähdemoduulit
• Latausmoduulit

Miksi 50×44mm sopii tehomoduuleille? Tehomoduuleissa on yleensä oltava korkeampia komponentteja, kuten elektrolyyttikondensaattoreita (yleensä 25-35 mm korkeita), muuntajia ja jäähdytyselementtejä. 44 mm:n korkeus tarjoaa runsaasti asennustilaa, kun taas 50 mm:n leveys mahtuu leveisiin piirilevyasetteluihin, ja alumiiniseosmateriaali auttaa myös suuritehoisia laitteita haihduttamaan lämpöä tehokkaasti.

2. Tehovahvistimet ja äänilaitteet

• Vahvistimen kotelot
• Äänen tehovahvistimet
• Signaalivahvistinmoduulit
• RF-tehovahvistimet

Miksi 50×44mm sopii vahvistimille? Tehovahvistimet tarvitsevat suhteellisen paljon sisäistä tilaa vahvistinpiirien, jäähdytyslevyjen ja virtalähdeosien sijoittamiseksi. 44 mm:n korkeuteen voidaan asentaa korkeampia komponentteja, ja alumiiniseoskotelo toimii myös lämmönpoistotoiminnona, joka soveltuu suuren lämmöntuoton omaavalle audio- ja RF-vahvistimelle.

3. Teollisuuden ohjaus- ja automaatiomoduulit

• Teolliset ohjaimet
• Ohjelmoitavat logiikkaohjaimet (PLC).
• Liikeohjausmoduulit
• Moottorikäyttömoduulit
• Invertterimoduulit
• I/O-laajennusmoduulit
• Automaatio ohjauslaatikot

Miksi 50×44mm sopii teollisuuden ohjausmoduuleille? Teollisuuden ohjausmoduuleissa on yleensä oltava useita liitäntöjä (RS232, RS485, CAN, Ethernet jne.) ja suurempia ohjauskortteja. 50 mm:n leveyteen mahtuu useita liitäntöjä vierekkäin, ja 44 mm:n korkeuteen voidaan asentaa jäähdytyselementeillä varustettuja teholaitteita.

4. Mittauslaitteet ja testauslaitteet

• Oskilloskooppimoduulit
• Signaaligeneraattorin kotelot
• Tiedonkeruuvälineet
• Tehoanalysaattorit
• Spektrianalyysimoduulit
• Kovuusmittauslaitteet
• Ultraääni testauslaitteet
• Virtausmittarin/tasomittarin kotelot

Miksi 50×44mm sopii mittauslaitteille? Mittauslaitteet tarvitsevat suurempia PCB-asetteluja signaalinkäsittelypiirien ja useiden liitäntöjen sovittamiseksi. 50 mm:n leveyteen mahtuu tavallisia leveitä piirilevyjä ja 44 mm:n korkeuteen komponentteja, kuten muuntajia ja releitä.

5. Viestintä- ja verkkolaitteet

• Viestinnän tukiasemamoduulit
• Signaalin vahvistimet
• GPS/GPRS/5G-viestintämoduulit
• Tiedonsiirtoyksiköt (DTU)
• Kuituoptiset lähetin-vastaanottimet
• Langattomat siltalaitteet
• Vaihda moduuleja

6. Lääketieteelliset testauslaitteet

• Medical testing modules
• Valvontalaitteet
• Kannettavat lääketieteelliset instrumentit
• Fysioterapialaitteiden moduulit
• Biosignaalin hankintamoduulit

7. Jäähdytyselementtiin integroidut sovellukset

50×44mm alumiinikoteloa voidaan käyttää yhdessä sisäisten jäähdytyslevyjen kanssa:

• Tehokkaat LED-ohjainkotelot
• Tehoelektroniikkamoduulit
• Moottoriohjaimet
• Akunhallintajärjestelmän (BMS) kotelot
• Superkondensaattorimoduulien kotelot

8. Suojakotelot ja häiriönestosovellukset

• Tarkkuusinstrumenttien suojakotelot
• Korkeataajuinen moduulisuojaus
• Lääketieteellinen elektroninen suojaus

Alumiiniseosmateriaali tarjoaa erinomaisen sähkömagneettisen suojauksen, mikä estää tehokkaasti sähkömagneettisia häiriöitä.

9. Opetus ja tieteellinen tutkimus kokeellinen laitteisto

• Kokeellinen instrumenttikotelo
• Esittelymoduulien opettaminen
• Tieteellisen tutkimuksen tiedonkeruulaitteet

Mitä voidaan mukauttaa 50 × 44 mm:n alumiinikoteloon?

Pintakäsittely

Anodisointi

Anodisointi on yksi yleisesti käytetyistä alumiinikoteloiden pintakäsittelymenetelmistä. 50 × 44 mm alumiinivirtalähde ja teollisuusohjauskotelo voivat muuttaa alumiinipinnan ulkonäköä ja pintaominaisuuksia ja saavuttaa erilaisia ​​väriefektejä.

Hiekkapuhallus

Hiekkapuhallus voi muodostaa alumiinipinnalle yhtenäisen mattapinnan, joka sopii teollisuuden elektroniikkalaitteisiin ja instrumenttikoteloihin.

Harjaus

Harjaamalla voi muodostua tavallisia metallirakenteita, jolloin tuote säilyttää ilmeisen alumiiniseosmetallirakenteen.

Laserkaiverrus

50×44mm alumiinikotelon pintaan voidaan työstää seuraavaa:

• Logo
• Tuotteen malli
• Käyttöliittymän tunnistaminen
• Tuotenumero
• Tekstiä ja kuvioita

Silkkipainatus

Soveltuu moniväristen logojen, tekstin ja toimintotunnisteiden koneistukseen.

Ammattimainen alumiinikoteloiden räätälöity koneistus

Emme ainoastaan ​​valmista vakioalumiinisia koteloita, vaan voimme myös räätälöidä asiakkaan tuoterakenteiden mukaan.

Asiakkaiden tarvitsee vain toimittaa:

2D-piirustukset / 3D-mallit / fyysiset näytteet / tuotteen mitat

Voimme sitten suorittaa koneistuksen arvioinnin todellisten tuotevaatimusten mukaan.

CNC-koneistus Täyttää ei-standardivaatimukset

Tuotteille, joita ei voida suoraan täyttää 50 × 44 mm:n vakioprofiililla, voidaan räätälöidä myöhemmällä CNC-työstyksellä.

Esimerkiksi:

Liitäntäaukot + kiinnitysreiät + kierrereiät + lämmönpoistoraot + urat + portaat + logo

Kaikki voidaan koneistaa asiakkaan piirustusten mukaan.

Tuotevalintaopas

Jos piirilevysi leveys on lähellä 50 mm

50 × 44 mm on ihanteellinen valinta – 50 mm:n leveys tarjoaa runsaasti piirilevyn reititystilaa ja 44 mm:n korkeus mahtuu korkeampiin komponentteihin. Varsinaisen rakenteen sopivuus voidaan varmistaa piirilevyn paksuuden, asennustavan ja sisäisen komponentin korkeuden mukaan.

Jos laitteesi sisältää korkeampia osia

44 mm:n korkeuteen mahtuu korkeampia komponentteja, kuten elektrolyyttikondensaattoreita (25-35 mm), muuntajia, jäähdytyselementtejä ja releitä, jotka sopivat suurempaa sisätilaa vaativiin elektronisiin laitteisiin.

Jos laitteesi tuottaa merkittävästi lämpöä

Alumiiniseoskotelolla on erinomainen lämmönjohtavuus. Yhdessä suuremman 50 × 44 mm:n pinta-alan kanssa se voi tehokkaasti auttaa sisäisiä komponentteja haihduttamaan lämpöä. Lämmönpoistoaukkoja tai tuuletusaukkoja voidaan työstää koteloon lämmönpoistovaikutuksen tehostamiseksi.

Jos piirilevyjen pituudet eroavat

Profiilia voidaan leikata tuotteen pituuden mukaan ja samaa poikkileikkausspesifikaatiota voidaan mukauttaa eripituisiin tuotteisiin.

Jos liitännät on asennettava

Profiilirunkoon tai päätylevyihin voidaan lisätä CNC-aukkoja. Yleisiä ovat USB, RJ45, virtaliitännät, lentoliittimet, BNC-liitännät, merkkivalot jne.

Jos tarvitset lisää tilaa

Suurempi alumiiniprofiilimääritelmä voidaan valita uudelleen piirilevyn mittojen mukaan tai voidaan toteuttaa ei-standardi kotelorakenne.

Workshop Show

FAQ

1. Mihin tuotteisiin 50×44mm alumiinikotelo sopii?

50 × 44 mm kuuluu runsaasti tilaa sisältävien alumiinikoteloiden luokkaan, soveltuu tehomoduuleille, tehovahvistimille, teollisuusohjaimille, mittauslaitteille, tietoliikennetukiasemien laitteille, moottorikäyttömoduuleille, lääketieteellisille testausinstrumenteille jne. 50 mm leveys tukee usean liittymän asettelua, ja 44 mm:n korkeus mahtuu korkeampiin komponentteihin ja lämpölevyihin.

2. Onko kotelon pituus 50 × 44 mm?

Nro 50×44mm viittaa kotelon poikkileikkauksen kokoon (leveys × korkeus). Tuotteen pituus voidaan leikata todellisen laitteen ja piirilevyn pituuden mukaan.

3. Voidaanko 50 × 44 mm:n alumiinikotelon pituutta mukauttaa?

Kyllä. Alumiinin suulakepuristuskotelon pituus voidaan leikata tuotevaatimusten mukaan. Ominaispituus on vahvistettava yhdessä materiaalin, pintakäsittelyn ja tuotteen rakenteen kanssa.

4. Voiko 44 mm:n korkeudessa sovittaa elektrolyyttikondensaattorit?

Kyllä. Yleiset elektrolyyttikondensaattorit ovat yleensä 25-35 mm korkeita, ja 44 mm:n sisäkorkeus sopii niihin täysin. Tarvitaan erityinen vahvistus komponenttimittojen mukaan.

5. Voidaanko alumiinikoteloon tehdä lämmönpoistoreikiä?

Kyllä. Boyuan Hardware voi työstää lämmönpoistoaukkoja, tuuletusaukkoja, lämmönpoistoripejä ja muita lämmönpoistorakenteita asiakkaan piirustusten mukaan auttaakseen suuritehoisia laitteita haihduttamaan lämpöä.

6. Voidaanko koneistaa liitäntöjä, kuten lentoliitännät ja BNC?

CNC-työstö voidaan suorittaa vastaavissa liitäntäpaikoissa asiakkaan piirustusten mukaan. Soveltuuko se erityisesti koneistukseen on tarkistettava liitännän mittojen ja kotelorakenteen mukaan.

7. Voidaanko PCB asentaa?

Kyllä. 50 × 44 mm:n alumiinikotelo on vakiovarusteena sisäisillä piirilevykorttipaikoilla, ja piirilevy voidaan asettaa suoraan paikalleen ja kiinnittää. Vastaavat asennusrakenteet voidaan suunnitella myös piirilevyn mittojen ja asennustavan mukaan.

8. Voidaanko päätylevyt räätälöidä?

Kyllä. Päätylevyjen mitat, reikien sijainnit ja rakenne voidaan työstää tuotevaatimusten mukaan.
