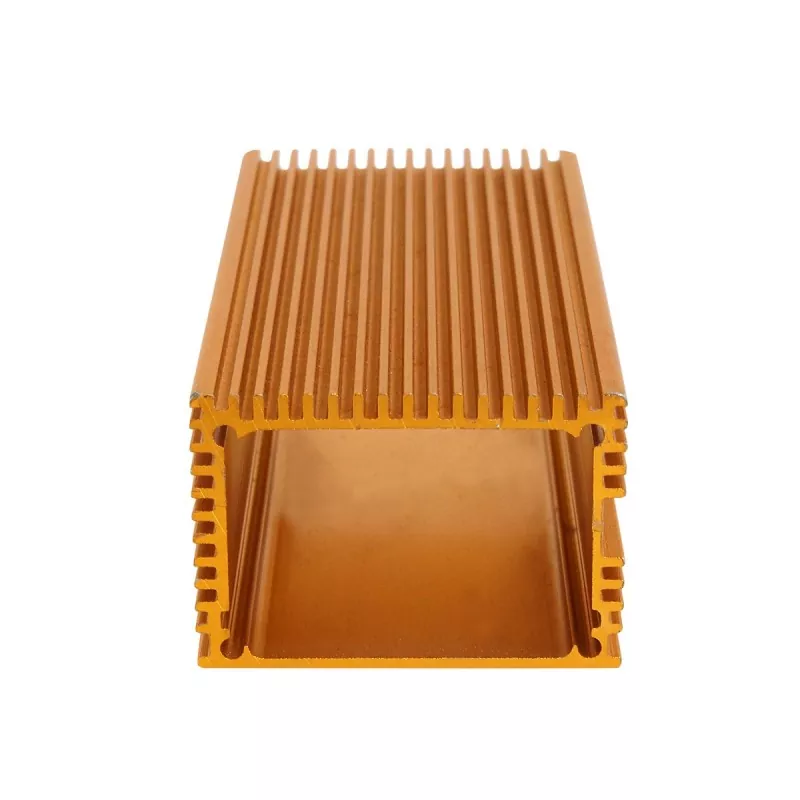

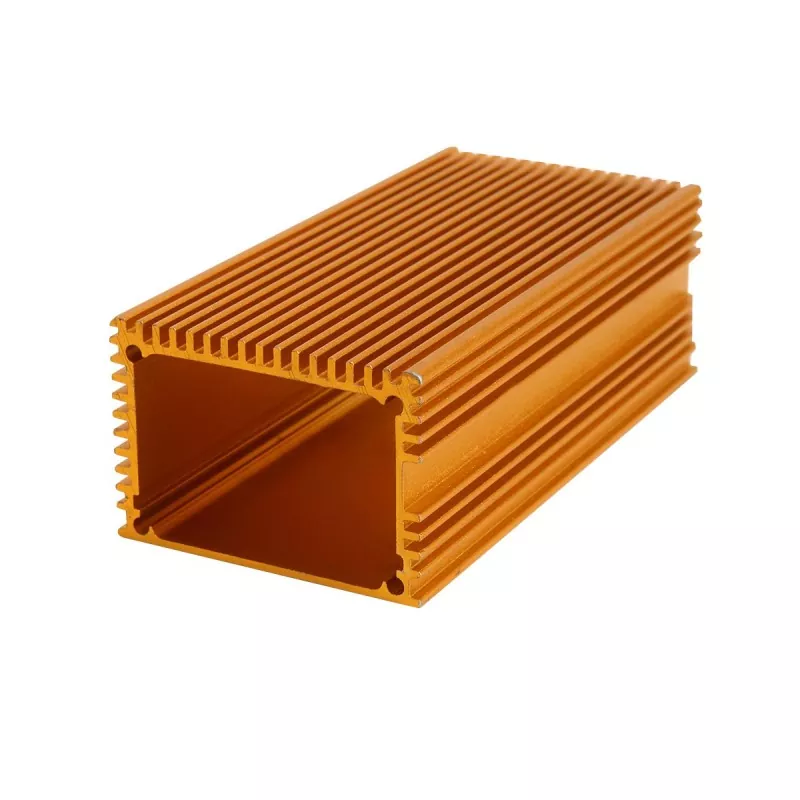

48 × 33 mm alumiininen viestintälaitekotelo

33 mm:n korkeuteen mahtuu piirilevyjä, liittimiä, riviliittimiä, tehomoduuleja ja muita kohtalaisen korkeita komponentteja, kun taas 48 mm:n leveys tukee suurempia kortteja ja moniporttisia järjestelyjä. Se kohdistuu elektronisiin laitteisiin, jotka tarvitsevat todellista sisäistä asennustilaa, useita liitäntöjä ja rakenteellista lujuutta, mutta eivät kuitenkaan oikeuta suurta alumiinirunkoa.

Profiilirunko voidaan leikata pituuteen ja viimeistellä päätylevyillä, CNC-työstyksellä, asennusrei'illä, liitäntäaukoilla, kierrerei'illä, logoilla ja pintakäsittelyllä. Boyuan Hardware, jolla on yli 20 vuoden kokemus ja ~10 000 ㎡ tehdas, käsittelee leikkausta, kolmiakselista CNC:tä, porausta, kierteitystä, pintakäsittelyä, laserkaiverrusta, silkkipainoa, tarkastusta ja kokoonpanoa.

Tuotteen määritelmä

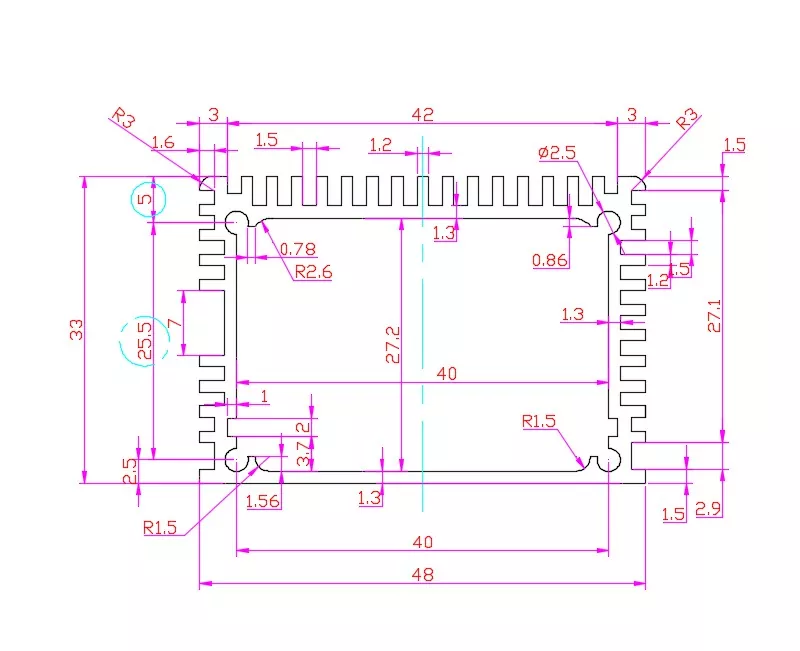

48 × 33 mm:n alumiininen viestintälaitekotelo on suulakepuristetusta alumiinista valmistettu elektroniikkalaitekotelo, jossa on suhteellisen runsaasti sisätilaa ja jonka poikkileikkauksen koko on noin 48 mm × 33 mm.

Verrattuna matalan profiilin vaatimuksiin, kuten 19 mm, 23 mm ja 25 mm, 33 mm:n korkeus tarjoaa enemmän asennustilaa piirilevyille, liittimille, riviliittimille, tehomoduuleille ja muille tietyn korkeuden omaaville elektronisille komponenteille. Samanaikaisesti 48 mm leveys voi täyttää myös suurempien piirilevyjen ja monirajapintojen asetteluvaatimukset.

Siksi tämä spesifikaatio sopii paremmin elektronisiin laitteisiin, joilla on tietyt vaatimukset sisäiselle asennustilalle, liitäntöjen lukumäärälle ja rakenteelliselle lujuudelle, mutta jotka eivät halua käyttää suurta alumiinirunkoa.

Tyypillisiä sovelluksia ovat:

• Teollisuuden ohjausmoduulit
• Tiedonkeruulaitteet
• Viestintälaitteet
• Signaalin muunnoslaitteet
• Mittaus- ja testauslaitteet
• Teho- ja ohjausmoduulit
• IoT ja sulautetut elektroniset laitteet
• Pienet instrumentit ja laitteet

Alumiiniprofiilirunko voidaan leikata tuotteen pituuden mukaan ja yhdistää päätylevyihin, CNC-työstöön, asennusreikiin, rajapinta-aukoihin, kierrereikiin, logoon ja pintakäsittelyyn täydellisen elektroniikkalaitteen kotelon muodostamiseksi.

Keskeiset edut

1. 33 mm:n korkeus, joka tarjoaa enemmän sisäistä tilaa

48×33mm:n ilmeisin ominaisuus on sen 33 mm:n poikkileikkauksen korkeus.

Matalaprofiilisiin alumiinikoteloihin verrattuna siihen mahtuu enemmän tietyllä korkeudella olevia elektronisia komponentteja, joten se ei rajoitu ohuisiin piirilevyihin.

Esimerkiksi:

• Päätelohkot
• Liittimet
• Kytkimet
• Tehomoduulit
• Piirilevyn läpimenevät komponentit
• Pienet ohjausmoduulit
• Viestintämoduulit
• Anturi- ja käyttöliittymäkomponentit

Elektroniikkatuotteille, joissa on suhteellisen monimutkaiset sisäiset rakenteet, 33 mm:n korkeus tarjoaa suuremman suunnittelumarginaalin.

Todellinen käyttökelpoinen sisäkorkeus on vielä vahvistettava profiilin seinämän paksuuden ja poikkileikkausrakenteen mukaan.

2. 48 mm leveys, sopii piirilevylle ja moniliitäntäasettelulle

48 mm leveys tarjoaa suuremman sivuttaistilan kuin kapeammat poikkileikkaukset, kuten 35 mm, 38 mm ja 40 mm.

Siksi se voi järjestää joustavammin: piirilevy + riviliittimet + liitännät + ohjauskomponentit.

Tuotteille, joiden päätypinnalle tai sivulle on asetettava useita liitäntöjä, se voi myös tarjota paremman avautuvan asettelutilan.

3. Tasapainoiset mitat, sopii pienikokoisille elektronisille laitteille

48×33mm ei ole iso rungo-spesifikaatio, vaan koko pienten elektroniikkamoduulien ja suurempien elektronisten laitteiden välillä.

Se sopii elektronisille tuotteille, jotka:

• Tarvitsevat enemmän sisätilaa kuin matalaprofiiliset kotelot
• Ei tarvitse suurta alustaa
• On asennettava useita elektronisia komponentteja
• Tarvitset useita ulkoisia liitäntöjä
• Haluat pitää tuotteen kokonaisuutena kompaktina

Siksi tämä koko sopii erityisen hyvin alumiinikoteloksi pienille teollisuuden elektroniikkalaitteille ja ohjauslaitteille.

4. Sopii eripituisille tuotesarjoille

Alumiiniprofiilin poikkileikkaus pysyy ennallaan ja erilaisia ​​tuotemalleja voidaan muodostaa yksinkertaisesti säätämällä pituutta sisäisen piirilevyn ja komponenttien lukumäärän mukaan.

Esimerkiksi:

• Lyhyt versio → pienet ohjausmoduulit
• Keskipitkä → PCB + liitännät + ohjauskomponentit
• Pidempi versio → tiedonkeruu-, viestintä- tai moniliitäntälaitteet

Saman tuotesarjan kohdalla tämä voi vähentää tarvetta kehittää koteloita, joilla on erilainen poikkileikkaus.

Tekniset tiedot

Tietyt parametrit, kuten alumiiniseoslaatu, profiilin seinämän paksuus, sisämitat, pituusalue, koneistustoleranssit ja pintakäsittelyn värit, ovat todellisten tuotepiirustusten ja tilausvaatimusten alaisia.

Sovellusskenaariot

1. Teollisuuden ohjausmoduulit

48×33mm:ssä on suurempi sisätila kuin matalaprofiilisissa koteloissa, joten se sopii joihinkin pieniin teollisuuden ohjauslaitteisiin.

Esimerkiksi:

• Teollisuuden ohjausmoduulit
• Ohjausliitäntämoduulit
• I/O-moduulit
• Sulautetut ohjaimet
• Teollisuuden elektroniset ohjaimet

Jos piirilevyt, liittimet, liittimet ja ohjauskomponentit on asennettava sisäisesti samanaikaisesti, 48 × 33 mm voi tarjota enemmän rakenteellista tilaa.

2. Tiedonhankinta- ja mittauslaitteet

Tiedonkeruulaitteiden on yleensä asennettava piirilevyt, signaaliliitännät, riviliittimet ja muut elektroniset komponentit.

48 mm leveys voi tyydyttää suhteellisen rikkaan sivuttaisasettelun, ja 33 mm korkeuteen mahtuu tietyn korkeus komponentteja.

Sopii:

• Tiedonhankintamoduulit
• Tiedonhankintalaitteet
• Mittausmoduulit
• Signaalinkäsittelymoduulit
• Anturiliitäntälaitteet

3. Signaalin muunnosmoduulit

Signaalin muunnostuotteet saattavat vaatia useita tulo/lähtöliitäntöjä ja sisäisiä piirilevyjä.

48 × 33 mm voi tarjota suhteellisen runsaasti asennustilaa piirilevyille ja liitäntöille.

Esimerkiksi:

• Signaalin muunnosmoduulit
• Signaaliliitäntämoduulit
• Teolliset signaalimuuntimet
• Viestintäliitäntälaitteet

4. Teollisuuden viestintä- ja verkkolaitteet

Pienissä viestintälaitteissa, joihin on asennettava tietoliikenneliitännät, piirilevyt ja niihin liittyvät elektroniset komponentit, voidaan käyttää 48 × 33 mm:n alumiinipuristuskoteloa.

Sopii:

• Viestintämoduulit
• Teolliset viestintälaitteet
• Tiedonsiirtolaitteet
• Verkkoliitäntämoduulit
• Sulautettu viestintäelektroniikka

5. Pienet teho- ja ohjausmoduulit

Matalaprofiilisiin elektroniikkakoteloihin verrattuna 33 mm:n korkeus tarjoaa enemmän sisäistä asennustilaa, joten sitä voidaan käyttää myös joihinkin pieniin teho- ja ohjauselektroniikkatuotteisiin.

Esimerkiksi:

• Tehonohjausmoduulit
• Elektroniset tehomoduulit
• Ohjausyksiköt
• Virtaliitäntämoduulit

Soveltuuko se erityisesti komponenttien sisämittojen ja lämmönpoistovaatimusten mukaan.

6. Testaus- ja mittauslaitteet

48×33mm voidaan käyttää joihinkin pieniin testaus- ja mittauselektroniikkalaitteisiin.

Esimerkiksi:

• Elektroniset testimoduulit
• Mittauslaitteet
• Signaalin testauslaitteet
• Valvontalaitteet
• Laboratorioelektroniikka

Jos tuote vaatii näytön, useita liitäntöjä tai suhteellisen monimutkaisen sisäisen piirin, tämä koko tarjoaa myös enemmän rakenteellista tilaa kuin erittäin ohuet kotelot.

Räätälöintiparametrit

FAQ

Q1: Mihin tuotteisiin 48 × 33 mm alumiinikotelo sopii?

48 × 33 mm:n alumiininen viestintälaitekotelo soveltuu paremmin teolliseen ohjaukseen, tiedonkeruuun, viestintään, signaalin muuntamiseen, testaukseen ja mittaukseen sekä muihin pieniin elektronisiin laitteisiin, jotka vaativat tietyn sisäisen asennustilan.

Q2: Sopiiko 48 × 33 mm piirilevyjen asentamiseen?

Kyllä. Rakennesuunnittelu voidaan tehdä piirilevyn mittojen, komponenttien korkeuden ja asennustavan mukaan.

Q3: Mitä eroa on 48 × 33 mm ja 44 × 25 mm välillä?

48 × 33 mm on suurempi sekä leveydeltään että korkeudeltaan, joten se voi tarjota enemmän sisätilaa ja sopii paremmin tuotteille, joissa on suurempi PCB-mitta, korkeammat komponentit tai enemmän liitäntöjä.

44×25mm on kompaktimpi, sopii elektronisille moduuleille, jotka haluavat hallita tuotteen kokonaismäärää.

Q4: Mitä eroa on 48 × 33 mm ja 38 × 29 mm välillä?

Molemmat kuuluvat kompakteihin koteloihin, joilla on tietty korkeus.

48×33mm:n kokonaispoikkileikkaus on suurempi, joten se sopii paremmin tuotteisiin, jotka vaativat enemmän piirilevytilaa, enemmän liitäntöjä tai enemmän sisäisiä komponentteja.

38×29mm on kompaktimpi, sopii elektronisiin laitteisiin, joilla on tiukemmat vaatimukset ulkomitoista.

Q5: Voiko 48 × 33 mm:n pituutta mukauttaa?

Pituusleikkaus voidaan suorittaa tuotteen rakenteen ja todellisten koneistusvaatimusten mukaan.

Q6: Voidaanko liitäntäreikiä työstää?

Kyllä. CNC-aukot voidaan tehdä USB:n, RJ45:n, liittimien, riviliittimien, teholiitäntöjen jne. todellisten mittojen mukaan.

Q7: Voidaanko asennusreikiä ja kierrereikiä työstää?

Kyllä. Poraus, kierteitys ja muut koneistukset voidaan suorittaa tuotteen kokoonpanorakenteen mukaan.

Q8: Voidaanko näyttöikkuna työstää?

Jos tuotteeseen on asennettava näyttömoduuli, voidaan kotelolle tehdä vastaava avaustyöstö todellisten piirustusten mukaan.

K9: Entä jos en ole varma, sopiiko 48 × 33 mm tuotteelleni?

Voit toimittaa: piirilevyn mitat + komponenttien enimmäiskorkeus + liitäntäpaikat + tuotteen pituusvaatimukset.

Näitä tietoja voidaan käyttää alustavaan arvioon siitä, onko tämä poikkileikkaus sopiva.

Mitä tietoja tarvitaan ostamiseen?

Jos sinulla ei tällä hetkellä ole täydellisiä kotelopiirustuksia, voit myös antaa ensin piirilevyn mitat, sisäisen komponentin korkeuden ja tuotteen kokonaismittavaatimukset alustavaa arviointia varten.
