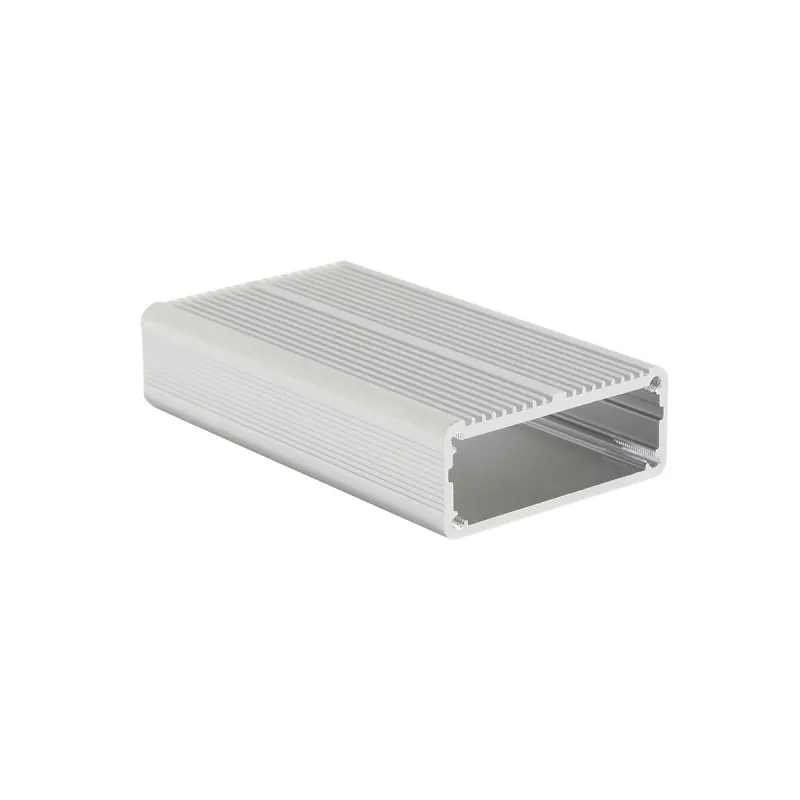

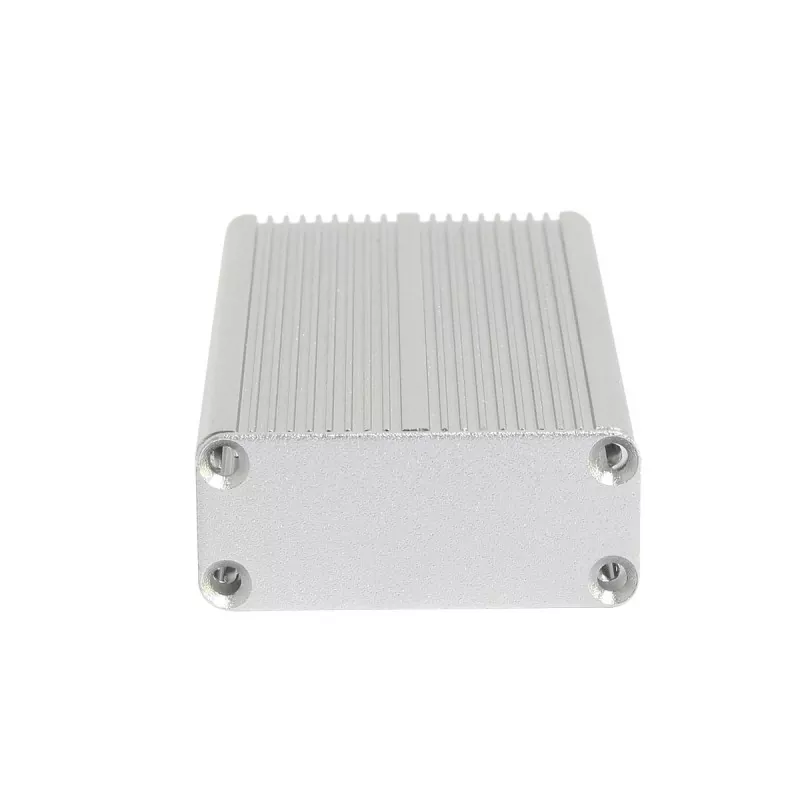

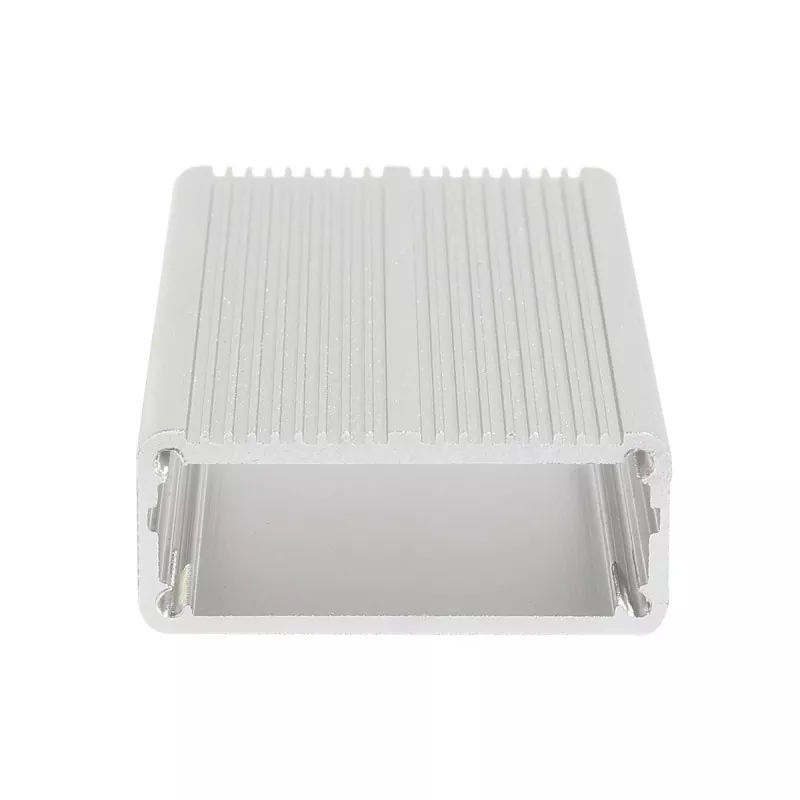

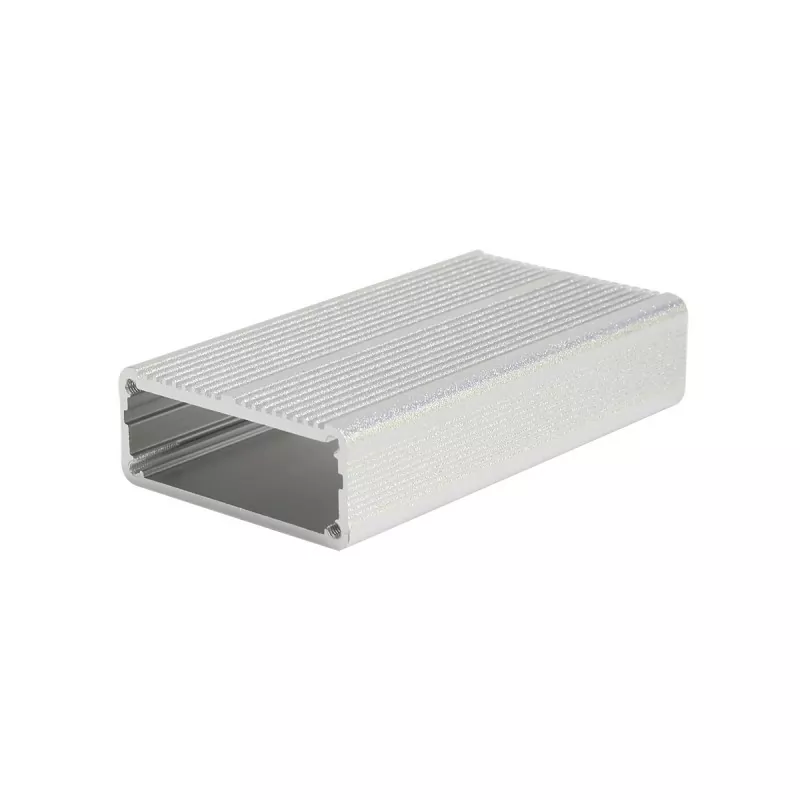

45 × 19 mm alumiininen teollisuuselektroniikkamoduulikotelo

Alumiiniprofiilirunko voidaan leikata haluttuun tuotteen pituuteen ja yhdistää sitten päätylevyihin, CNC-työstöön, asennusreikiin, liitäntäaukkoihin, kierrereikiin, logoihin ja pintakäsittelyyn, jolloin saadaan täydellinen elektroniikkalaitekotelo. Boyuan Hardware, jolla on yli 20 vuoden kokemus, ~10 000 ㎡ tehdas ja noin 300 olemassa olevaa muottia, kahvat leikkaus, kolmiakselinen CNC, poraus, kierre, pintakäsittely, laserkaiverrus, silkkipaino, tarkastus ja kokoonpano talon sisällä.

Tuotteen määritelmä

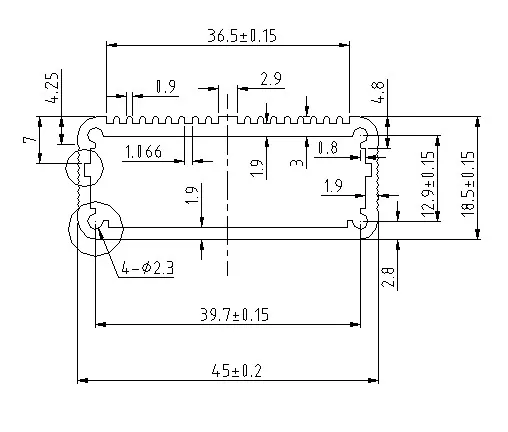

45 × 19 mm alumiinikotelo on matalaprofiilinen suulakepuristetusta alumiinista valmistettu elektroniikkalaitekotelo, jonka poikkileikkauksen koko on noin 45 mm × 19 mm.

Tämän spesifikaation merkittävin ominaisuus on 45 mm:n sivuttaistilan ja 19 mm:n matalan korkeuden yhdistelmä. Verrattuna korkeampiin elektroniikkalaitteiden koteloihin se auttaa hallitsemaan tuotteen kokonaispaksuutta; verrattuna kapeampiin matalaprofiilisiin koteloihin, 45 mm:n leveys tarjoaa enemmän sivuttaista asettelutilaa piirilevyille, liittimille ja liitännöille.

Siksi tämä alumiinikotelo sopii paremmin:

• PCB elektroniset moduulit
• Signaalin muunnosmoduulit
• Tiedonkeruumoduulit
• Tietoliikennerajapintamoduulit
• Anturimoduulit
• Teollisuuden ohjauselektroniikkamoduulit
• Pienet mittaus- ja testauslaitteet
• Sulautetut elektroniset laitteet

Alumiiniprofiilirunko voidaan leikata tuotteen pituuden mukaan ja yhdistää päätylevyihin, CNC-työstöön, asennusreikiin, liitäntäreikiin, kierrereikiin, logoon ja pintakäsittelyyn täydellisen elektroniikkalaitteen kotelon muodostamiseksi.

Tuotetiedot

1. 45 mm leveys, tarjoaa paremman sivuttaisen asettelutilan piirilevyille ja liitännöille

45 mm leveys tarjoaa suhteellisen hyvän sivuttaistilan matalaprofiiliselle elektroniikkakotelolle.

Jos tuotteen on järjestettävä piirilevyt, liittimet ja liitännät sisäisesti samaan aikaan verrattuna joihinkin kapeampiin alumiinikoteloihin, 45 mm leveys tarjoaa enemmän asettelumarginaalia.

45 × 19 mm alumiininen teollisuuselektroniikkamoduulikotelo sopii erityisen hyvin elektronisille moduuleille, joiden päätypinnalle tai sivulle on järjestettävä useita liitäntöjä, kuten:

• Viestintärajapinnat
• Virtaliitännät
• Päätelohkot
• Merkkivalot
• Painikkeet
• Pienet liittimet

2. 19 mm matala korkeus, sopii elektronisille laitteille, joilla on paksuusvaatimukset

19 mm:n korkeus on huomattavasti pienempi kuin perinteiset kompaktit poikkileikkaukset, kuten 25 mm ja 29 mm, joten se sopii paremmin tuotteille, joiden on säädettävä laitteen kokonaispaksuutta.

Se soveltuu erityisesti piirilevytuotteisiin, joissa on alhainen sisäkomponenttikorkeus.

Esimerkiksi:

• Ohut PCB + liitännät → sopiva
• PCB + matalakorkuiset elektroniset komponentit → sopivat
• PCB + korkeammat releet/liittimet/moduulit → sisäkorkeus on ensin vahvistettava

Siksi ennen 45 × 19 mm:n kotelon valitsemista tehollinen sisätila on vahvistettava todellisen piirilevyn ja komponenttien korkeuden mukaan.

3. Leveä ja ohut poikkileikkaus, sopii paremmin vaakasuoraan asetteluun

45 × 19 mm ei vain tavoittele "ohuinta", vaan tasapainon saavuttamista matalan korkeuden ja sivuttaistilan välillä.

Elektroniikkamoduuleille, joilla on suhteellisen suuret sivusuuntaiset piirilevymitat, mutta jotka eivät halua olla liian paksuja, tällä poikkileikkausrakenteella on hyvä sopeutumiskyky.

4. Alumiinin ekstruusiorakenne helpottaa eripituisten tuotteiden kehittämistä

Profiilin poikkileikkauksena 45×19mm pituutta voidaan säätää eri tuotteiden sisätilan mukaan.

Samaa poikkileikkausta voidaan käyttää useiden pituisten versioiden kehittämiseen:

• Lyhyt versio: pienet piirilevyt tai liitäntämoduulit
• Keskikokoinen versio: PCB + tietoliikenne-/ohjauskomponentit
• Pitkä versio: tiedonkeruu tai monikäyttöiset elektroniset moduulit

Saman sarjan tuotekehityksessä tämä voi vähentää erilaisten koteloiden poikkileikkausten aiheuttamia rakenteellisia muutoksia.

Tekniset tiedot

Tietyt parametrit, kuten alumiiniseoslaatu, profiilin seinämän paksuus, sisämitat, pituusalue, koneistustoleranssit ja pintakäsittelyn värit, ovat todellisten piirustusten ja tilausvaatimusten alaisia.

Mihin tuotteisiin se sopii?

1. PCB-elektroniikkamoduulit

Tämä on suhteellisen tyypillinen levityssuunta 45 × 19 mm:lle.

Matalissa piirilevymoduuleissa 45 mm:n leveyttä voidaan käyttää piirilevyn ja liitäntäasetteluun, kun taas 19 mm:n korkeus ohjaa tuotteen kokonaispaksuutta.

Sopii:

• PCB-ohjausmoduulit
• Elektroniset ohjaustaulut
• Sulautettu elektroniikka
• Elektroniset liitäntämoduulit

2. Signaalin muunnos- ja tiedonhankintamoduulit

Signaalin muunnos- ja tiedonkeruutuotteet vaativat yleensä piirilevyjä, liittimiä ja useita liitäntöjä, mutta ne eivät välttämättä tarvitse kovin korkeaa koteloa.

45 × 19 mm:n leveys tarjoaa tilaa käyttöliittymäasettelulle, kun taas 19 mm:n korkeus auttaa pitämään tuotteen kompaktina.

Sopii:

• Signaalin muunnosmoduulit
• Tiedonhankintamoduulit
• Signaaliliitäntämoduulit
• Anturiliitäntälaitteet
• Mittausmoduulit

3. Tietoliikennerajapintamoduulit

Elektronisissa moduuleissa, joihin on asennettava tietoliikenneliitännät, 45 mm:n leveyttä voidaan käyttää liitäntöjen ja piirilevyjen järjestämiseen, ja 19 mm:n korkeus sopii tuotteille, joilla on kokonaispaksuusvaatimukset.

Esimerkiksi:

• Viestintärajapintamoduulit
• Tiedonsiirtomoduulit
• Verkkoliitäntäelektroniikka
• Teollisuuden viestintämoduulit

4. Anturi ja IoT-elektroniikkamoduulit

Anturien ohjauskorteille, IoT-moduuleille ja pienille valvontalaitteille, jos sisäisten elektronisten komponenttien korkeus on alhainen, voidaan suojaukseen käyttää 45 × 19 mm:n alumiinipuristuskoteloa.

Sopii:

• Anturimoduulit
• IoT-elektroniikka
• Valvontamoduulit
• Älykkäät ohjausmoduulit
• Sulautetut anturilaitteet

5. Pienet teollisuuden ohjausmoduulit

45 × 19 mm voidaan käyttää joihinkin pienempiin teollisuuden elektronisiin ohjausmoduuleihin, kuten:

• Ohjausliitäntämoduulit
• I/O-moduulit
• Signaalinkäsittelymoduulit
• Pienet ohjaustaulut
• Teollisuuden viestintämoduulit

Jos sisällä on korkeampia liittimiä, releitä tai muita komponentteja, on tarpeen varmistaa sopivuus todellisten korkeuksien mukaan.

Mitä rakenteita voidaan koneistaa?

Erilaisten elektronisten tuoterakenteiden osalta alumiiniprofiiliin ja päihin voidaan tehdä lisätyöstöä.

Kuinka valita 45 × 19 mm:n ja samankokoisten alumiinikoteloiden välillä?

Suurin ero eri poikkileikkauskokojen välillä ei ole "kumpi on parempi", vaan erilaiset sisätila- ja tuotteen paksuusvaatimukset.

Milloin 45×19mm on sopivin?

Jos tuotteesi on:

• Suhteellisen leveä sivusuunnassa piirilevymitoissa
• Ei korkea sisäkomponenttien korkeudessa
• On säädettävä laitteen kokonaispaksuudesta

Silloin 45 × 19 mm:n alumiininen teollisuuselektroniikkamoduulikotelo on priorisoinnin arvoinen ominaisuus.

Päinvastoin, jos sisällä on korkeampia liittimiä, liittimiä, tehomoduuleja tai muita elektronisia komponentteja, etusijalle tulee antaa 19 mm:n korkeutta vastaava todellinen sisätila.

Boyuan Hardwaren alumiinikoteloiden työstöominaisuudet

Boyuan Hardwarella on yli 20 vuoden kokemus alumiinikotelo- ja alumiinirunkoteollisuudesta, joiden tehdasala on noin 10 000 neliömetriä, ja se on pitkään harjoittanut alumiinikoteloiden, alumiiniprofiilirakenneosien ja elektroniikkalaitteiden koteloiden koneistamista.

Useimmat tuotantoprosessit voidaan tällä hetkellä suorittaa talon sisällä, mukaan lukien:

• Alumiiniprofiilien leikkaus
• Kolmiakselinen CNC-työstö
• Poraus
• Napauttamalla
• Pintakäsittely
• Laserkaiverrus
• Silkkipainatus
• Tuotteen tarkastus
• Tuotteen kokoonpano

Yrityksellä on noin 300 olemassa olevaa muottia, ja se voi yhdistää olemassa olevia profiiliresursseja auttaakseen asiakkaita löytämään sopivat alumiiniprofiilien poikkileikkaukset.

Tuotteissa, jotka vaativat epästandardeja liitäntöjä, asennusreikiä tai päätyrakenteita, voidaan käyttää CNC-työstöä niiden saavuttamiseksi.

FAQ

K1: Sopiiko 45 × 19 mm:n alumiinikotelo piirilevyille?

Soveltuu matalakorkeisiin PCB-elektroniikkamoduuleihin. Erityinen soveltuvuus on vahvistettava piirilevyn mittojen, komponenttien korkeuden ja asennustavan mukaan.

Q2: Mitä eroa on 45 × 19 mm ja 43 × 13 mm välillä?

45 × 19 mm:n alumiininen teollisuuselektroniikkamoduulikotelo on leveämpi ja korkeampi, joten sisätilaa on huomattavasti enemmän ja se sopii tuotteille, jotka tarvitsevat enemmän sivuttaista piirilevyä ja liitännän asettelutilaa; 43×13mm on suunnattu enemmän ultraohuille elektronisille moduuleille.

Q3: Kumpi on sopivampi, 45×19mm vai 44×23mm?

Jos kiinnitetään enemmän huomiota matalaan korkeuteen ja kokonaispaksuuteen, 45 × 19 mm voidaan asettaa etusijalle; jos tarvitaan suurempi komponentin asennuskorkeus sisäpuolelle, 44×23mm voi olla sopivampi.

Viime kädessä se tulisi määrittää piirilevyn, komponentin korkeuden ja liitäntärakenteen mukaan.

Q4: Voiko 45 × 19 mm:n pituutta mukauttaa?

Pituusleikkaus voidaan suorittaa tuotteen rakenteen ja todellisten koneistusvaatimusten mukaan.

Q5: Voidaanko USB:n ja RJ45:n kaltaisia ​​liitäntöjä koneistaa?

CNC-aukaisemistyöstö voidaan suorittaa liitännän mittojen ja tuotepiirustusten mukaan.

Q6: Voidaanko kierteitettyjä reikiä ja asennusreikiä työstää?

Kyllä. Poraus, kierteet ja muut koneistukset voidaan suorittaa kokoonpanovaatimusten mukaan.

Q7: Voidaanko logo työstää koteloon?

Tuotelogot ja tunnisteet voidaan koneistaa laserkaiverruksella tai silkkipainatuksella vaatimusten mukaan.

Q8: Entä jos en tiedä, sopiiko 45×19mm tuotteelleni?

Voit antaa piirilevyn mitat, komponenttien enimmäiskorkeuden, liitännän sijainnit ja tuotteen yleiset mittavaatimukset. Näiden tietojen perusteella voimme vahvistaa, onko tämä eritelmä sopiva.

Mitä tietoja tarvitaan 45 × 19 mm:n alumiinikotelon ostamiseen?

Jos tarvitset tarjouksen tai mukautuksen, on suositeltavaa laatia seuraavat tiedot:

Jos sinulla ei tällä hetkellä ole täydellisiä kotelopiirustuksia, voit myös antaa ensin tuotteen mitat, piirilevyt tai sisäiset rakennetiedot alustavaa vahvistusta varten.
