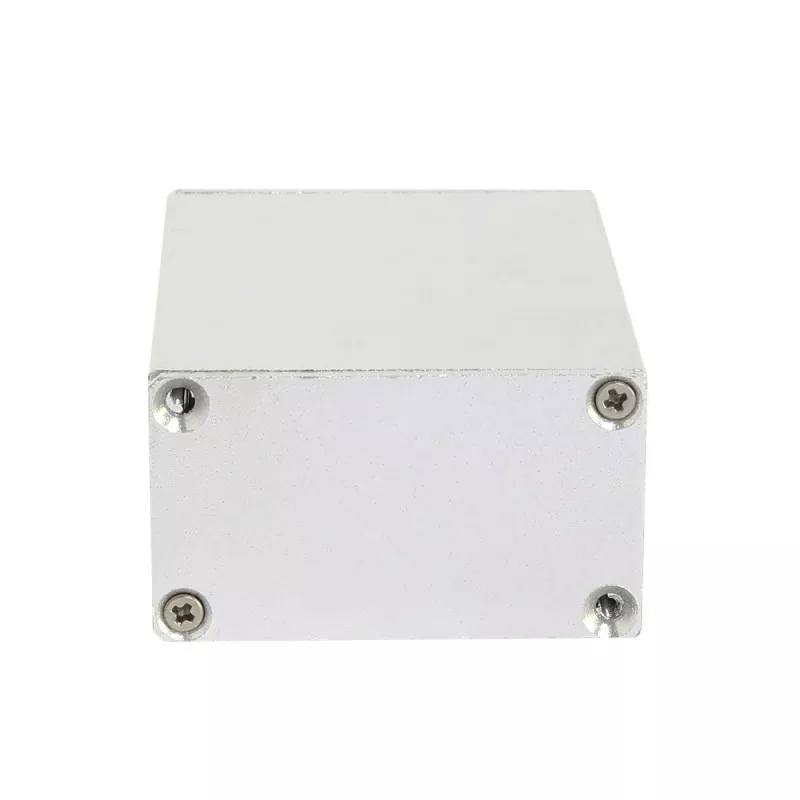

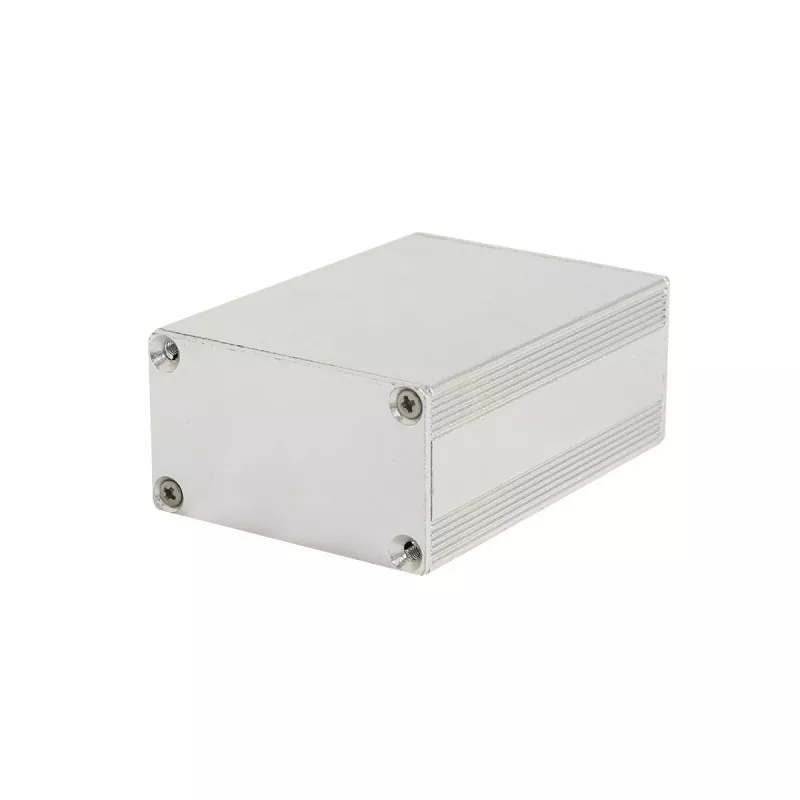

44 × 25 mm alumiininen viestintälaitteiden kotelo

44 × 25 mm alumiininen viestintälaitteiden kotelo — kompakti suulakepuristettu alumiinikotelo, joka sopii erittäin ohuiden ja korkeampien profiilivaihtoehtojen väliin. Sen 25 mm korkeus antaa huomattavasti enemmän sisäistä välystä kuin 13 mm, 18 mm tai 23 mm versiot, joten kotelo voi hyväksyä korkeammat pistokekomponentit, riviliittimet, liittimet, kytkimet ja pienet moduulit.

Samalla 44 mm:n leveys tukee kätevää PCB-levyjen, liitäntöjen, ilmaisimien ja tietoliikenne- tai virtaporttien sivuttaista järjestelyä. Tämä tasapaino tekee siitä käytännöllisen valinnan elektronisille moduuleille, jotka vaativat sekä pienen jalanjäljen että kohtuullisen komponenttitilan.

Tuotteen määritelmä

44 × 25 mm alumiinikotelo on kompakti elektroniikkalaitekotelo, joka on suunniteltu suulakepuristetulla alumiinirakenteella ja jonka ulkomitat ovat noin 44 mm × 25 mm. Verrattuna ohuempiin matalaprofiilisiin alumiinikoteloihin tämä koko tarjoaa enemmän sisäkorkeutta piirilevyille, piirikomponenteille, liittimille ja liitäntäasetteluille säilyttäen samalla pienen kokonaistilavuuden.

Sen 44 mm:n sivumitta sopii piirilevy- ja liitäntäasetteluun, ja 25 mm:n korkeuteen mahtuu suhteellisen runsaasti elektronisia komponentteja. Siksi se sopii paremmin elektronisille moduuleille, joilla on tietyt vaatimukset tilavuudesta, rakenteellisesta lujuudesta, elektronisten komponenttien asennustilasta ja lämmönpoistoolosuhteista.

Prosesseilla, kuten leikkaus, poraus, kierteitys, päätypintojen työstö, rajapinta-aukot, pintakäsittely, laserkaiverrus ja silkkipainatus, se voidaan työstää eri pituisiin ja asennusmuotoihin todellisten tuoterakenteiden mukaan.

Keskeiset edut

1. 44 mm:n leveys, tasapainotuspiirilevy ja rajapinnan asettelu

44 mm:n sivuttaistila on tilavampi kuin erittäin kapeat elektroniikkakotelot, ja se voidaan järjestää piirilevyn mittojen mukaan:

• Päätelohkot
• Pistorasiat
• Kytkimet
• Merkkivalot
• Painikkeet
• Viestintärajapinnat
• Virtaliitännät
• Anturiliitännät

Elektroniikkamoduuleille, joiden on keskitettävä useita liitäntöjä kotelon päätypinnalle, 44 mm:n leveys tarjoaa joustavamman rakennesuunnittelutilan.

2. 25 mm korkeus, parempi sisäinen kapasiteetti

25 mm:n korkeus tarjoaa enemmän sisätilaa kuin matalaprofiiliset tekniset tiedot, kuten 13 mm, 18 mm ja 23 mm.

Siksi se ei sovellu vain ohuille piirilevyille, vaan myös paremmin tietyn korkeuden elektronisten komponenttien asentamiseen, kuten:

• Piirilevyn läpimenevät komponentit
• Päätelohkot
• Liittimet
• Pienet moduulit
• Kytkimet ja painikkeet
• Tehoon liittyvät komponentit
• Tietyn asennuskorkeuden vaativat elektroniset komponentit

Tuotteille, joissa ei voi käyttää erittäin ohuita koteloita, 44 × 25 mm voi toimia tasapainoisempana kokovalintana.

3. Alumiininen ekstruusiorakenne, sopii elektronisiin tuotekoteloihin

Alumiinin suulakepuristuskoteloilla on hyvä rakenteellinen vakaus, samalla kun ne säilyttävät suhteellisen pienen kokonaispainon, ja ne sopivat elektronisiin laitteisiin, jotka tarvitsevat toistuvaa asennusta, purkamista tai pitkäaikaista käyttöä.

Profiilirakenne helpottaa myös leikkaamista tuotteen pituuden mukaan ja yhdessä päätylevyjen, ruuvien ja CNC-koneistuksen kanssa muodostaa täydellisen elektronisen laitekotelon.

4. Sopii eripituisille tuotesarjoille

Saman sarjan elektroniikkalaitteille, jos eri malleissa on eri PCB-levyt tai sisäisten komponenttien lukumäärä, voidaan muodostaa erilaisia ​​spesifikaatioita säätämällä alumiiniprofiilin pituutta.

Esimerkiksi:

• Lyhyt pituus → pienet elektroniset moduulit
• Keskipitkä → PCB + liitännät + ohjauskomponentit
• Pidempi pituus → enemmän piirejä ja liitäntäkomponentteja

Tämä mahdollistaa useiden tuotemallien kehittämisen käyttämällä samaa tai samanlaista kotelon poikkileikkausta, mikä vähentää kotelon uudelleensuunnittelun kustannuksia.

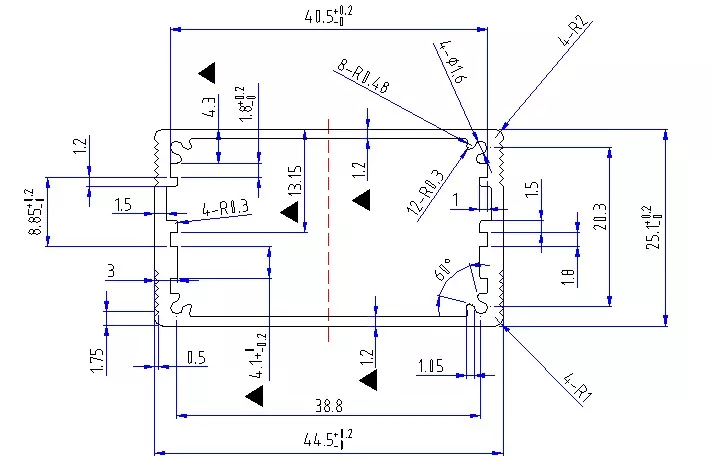

Tekniset tiedot

Huomautus: Tietyt alumiiniseoslaadut, seinämän paksuus, sisärakenne, pituusalueet, koneistustoleranssit ja pintakäsittelyn värit on vahvistettava todellisten piirustusten tai tuotevaatimusten mukaan.

Sovellettavat tuotteet ja sovellusalueet

Koko 44×25mm kuuluu pienikokoisiin elektroniikkalaitteiden koteloihin, joilla on tietty sisäkorkeus, ja se sopii paremmin seuraaviin tuotteisiin.

1. Teollisuuden ohjausmoduulit

Soveltuu pienille teollisuusohjauksille, ohjauskorteille, I/O-moduuleille ja ohjausliitäntämoduuleille.

Esimerkiksi:

• Teollisuuden ohjausmoduulit
• I/O-ohjausmoduulit
• Ohjausliitäntämoduulit
• Pienet PLC:hen liittyvät moduulit
• Teollisuuden elektroniset ohjaimet

25 mm:n korkeus tarjoaa enemmän asennustilaa piirilevyille ja komponenteille, kuten liittimille, kuin ultraohuille koteloille.

2. Tiedonhankinta- ja signaalimuunnosmoduulit

Tiedonkeruulaitteistoille, joihin on asennettava piirilevyjä, riviliittimiä ja useita liitäntöjä, 44 × 25 mm voi tarjota hyvän sivuttaisen asettelutilan.

Sopii:

• Tiedonhankintamoduulit
• Signaalin muunnosmoduulit
• Signaaliliitäntämoduulit
• Mittausmoduulit
• Anturiliitäntämoduulit

3. Viestintä- ja verkkoelektroniikkamoduulit

44 mm:n leveys soveltuu viestintäliitäntöjen järjestämiseen, kun taas 25 mm:n korkeus sopii piirilevyille ja niihin liittyville elektronisille komponenteille.

Voidaan käyttää:

• Viestintämoduulit
• Liitäntämoduulit
• Tiedonsiirtolaitteet
• Teollisuuden viestintälaitteet
• Sulautettu viestintäelektroniikka

4. IoT ja älykkäät elektroniset moduulit

Soveltuu tuotteille, joihin on asennettava PCB:t, ohjauspiirit, liitännät ja anturikomponentit suhteellisen pieneen tilavuuteen.

Esimerkiksi:

• IoT-ohjaimet
• Anturimoduulit
• Älykkäät ohjausmoduulit
• Sulautettu elektroniikka
• Valvontamoduulit

5. Pienet instrumentit ja testauslaitteet

Pienille mittaus-, havaitsemis- ja testauselektroniikkamoduuleille alumiinikotelo voi tarjota täydellisen mekaanisen suojan sisäisille piirilevyille.

Sopii:

• Elektroniset testimoduulit
• Mittauslaitteet
• Signaalin testauslaitteet
• Laboratorioelektroniikka
• Kannettavat elektroniset moduulit

Erikoistyöstö saatavilla

Emme vain koneista alumiiniprofiilirunkoa, vaan voimme myös suorittaa kotelon mekaanisia lisätyöstöjä tuotteen rakenteen mukaan.

FAQ

Kysymys 1: Sopiiko 44 × 25 mm:n alumiinikotelo piirilevyjen asentamiseen?

Kyllä. Tätä kokoa voidaan käyttää elektronisissa tuotteissa, kuten piirilevyissä, ohjauskorteissa, viestintämoduuleissa ja tiedonkeruumoduuleissa. Soveltuvuus on vahvistettava piirilevyn mittojen, komponenttien korkeuden ja asennustavan mukaan.

Q2: Mitä eroa on 44 × 25 mm:n alumiinisen viestintälaitteiden kotelon ja 44 × 23 mm:n välillä?

Molemmilla on sama leveys, ja suurin ero on korkeudessa. 44×25mm lisää noin 2mm korkeutta verrattuna 44×23mm:iin, joten sisäisten komponenttien asennustilaa on suhteellisen runsaasti ja se sopii paremmin elektronisiin laitteisiin, jotka sisältävät tietyn korkeuden omaavia komponentteja, kuten riviliittimiä, liittimiä ja kytkimiä.

Q3: Voiko 44 × 25 mm:n alumiinikotelon pituutta mukauttaa?

Pituustyöstö voidaan suorittaa tuotteen rakenteen ja alumiiniprofiilin työstövaatimusten mukaan. Todellinen työstettävä pituus on vahvistettava yhdessä tuote- ja tilausvaatimusten kanssa.

Q4: Voidaanko liitäntäreikiä, kuten USB ja RJ45 koneistaa?

CNC-aukkotyöstö voidaan suorittaa asiakkaan piirustusten ja liitännän mittojen mukaan. Tietyt reikien sijainnit, mitat ja rakenteet on vahvistettava piirustusvaiheessa.

Q5: Voidaanko kierteitettyjä reikiä työstää?

Kyllä. Poraus, kierteet ja muut koneistukset voidaan suorittaa tuotteen asennustavan mukaan.

Q6: Voidaanko alumiinikoteloon tehdä logo?

Logon ja tuotteen tunnistetyöstö, kuten laserkaiverrus tai silkkipainatus voidaan suorittaa asiakkaan tarpeiden mukaan.

Q7: Voitko koneistaa täydellisen elektronisen laitteen kotelon?

Kyllä. Voimme suorittaa leikkauksen, CNC-koneistuksen, pintakäsittelyn, logon koneistuksen, tarkastuksen ja niihin liittyvät kokoonpanoprosessit alumiinin suulakepuristuskotelon ympärillä.

Q8: Entä jos en tiedä minkä alumiinikotelon koon valita?

Voit ensin ilmoittaa piirilevyn mitat, sisäisen komponentin enimmäiskorkeuden, liitännän sijainnit ja tuotteen vaaditut ulkomitat. Voimme auttaa vahvistamaan sopivan profiilin eritelmän näiden rakenteellisten parametrien perusteella.

Mitä tarjota ostaessasi 44 × 25 mm:n alumiinikoteloa?

Tuotteen valmistettavuuden nopeaksi vahvistamiseksi asiakkaita kehotetaan antamaan seuraavat tiedot:

Jos sinulla on tällä hetkellä vain piirilevy tai tuoteprototyyppi, etkä ole täydellistä kotelopiirustusta, voit myös aloittaa tarkistamalla tuotteen mitat ja sisäisen rakenteen.
