44 × 23 mm alumiininen tiedonkeruulaitteiden kotelo

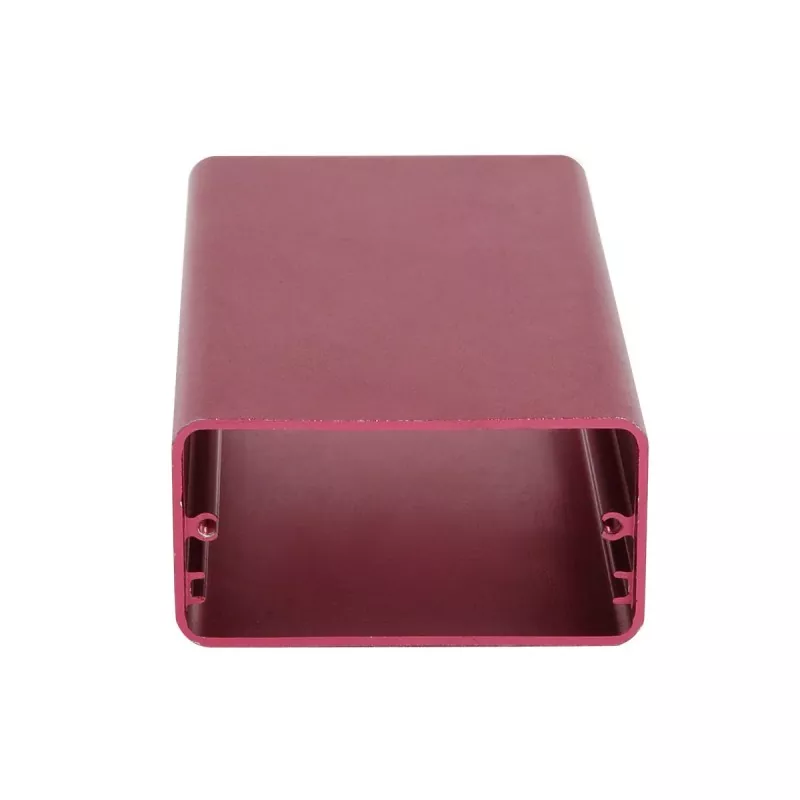

44 × 23 mm alumiininen tiedonkeruulaitteiden kotelo — matalaprofiilinen suulakepuristettu alumiinikotelo, joka on sijoitettu pienten elektronisten moduulien ja suurempien ohjauslaitteiden väliin. Sen 44 mm:n leveys tarjoaa tilaa sivusuunnassa piirilevyille ja liittimille, kun taas 23 mm:n korkeus pitää laitteen kokonaisuutena kompaktina. Tämän ansiosta se sopii hyvin tuotteisiin, joissa on oltava piirilevy, useita liitäntöjä ja kohtalainen määrä komponentteja ilman, että ne nousevat liian korkeiksi.

Pituus leikataan piirilevyn ja laitteen mittojen mukaan, ja myöhempi CNC-työstö, poraus, kierre, liitäntäaukot, päätylevyn työstö ja logon käsittely tekevät vakioprofiilista täydellisen mukautetun alumiinikotelon. Boyuan Hardware, jolla on yli 20 vuoden kokemus ja ~10 000 ㎡ tehdas, toimittaa leikkausta, CNC:tä, porausta, kierteitystä, pintakäsittelyä, laserkaiverrusta, silkkipainoa, tarkastusta ja kokoonpanoa.

Tuotteen määritelmä

44 × 23 mm:n alumiinikotelo on suulakepuristettu alumiininen elektroniikkakotelo, joka soveltuu pienille ja keskikokoisille piirilevyille, piirin ohjausmoduuleille, viestintämoduuleille, tiedonkeruulaitteille ja sulautetuille elektronisille tuotteille.

44 × 23 mm:ssä on leveämpi, matalampi poikkileikkausrakenne: 44 mm:n sivumitta tarjoaa tietyn asettelutilan piirilevyille ja elektronisille komponenteille, kun taas 23 mm:n korkeus pitää laitteen kokonaisrakenteen kompaktina.

Tämä koko sopii paremmin pienten elektronisten moduulien ja suurempien ohjauslaitteiden välisille tuotteille. Varsinkin kun tuotteeseen on asennettava piirilevy, liitännät, liittimet ja tietty määrä elektronisia komponentteja, vaikka koteloa ei halutakaan olla liian korkea, 44×23mm soveltuu hyvin.

Kotelo voidaan leikata kiinteän pituiseksi piirilevyn ja laitteen pituuden mukaan, ja se voidaan yhdistää CNC-työstöön, poraukseen, kierteitykseen, rajapinta-aukkojen, päätylevyn työstöön ja logon käsittelyyn täydellisen mukautetun alumiinisen elektroniikkakotelon muodostamiseksi.

Keskeiset edut

1. 44 mm:n sivuttaistila, sopii piirilevylle ja liitäntäasettelulle

44 × 23 mm:n huomattavin ominaisuus on sen suhteellisen suuri leveys säilyttäen samalla matalan korkeuden.

44 mm:n sivumitta tarjoaa asettelutilaa elektronisille komponenteille, liittimille ja piirilevyn liitäntöille, mikä sopii elektronisille moduuleille, jotka tarvitsevat piirikomponenttien sivuttaista järjestelyä.

Sopii erityisesti:

• PCB-ohjausmoduulit
• Tiedonkeruumoduulit
• Signaalin muunnosmoduulit
• Viestintämoduulit
• I/O-moduulit
• Sulautetut elektroniset laitteet

Verrattuna kapeampiin alumiiniprofiileihin tämän tyyppinen poikkileikkaus tarjoaa enemmän sivuttaisvaraa sisäisen rakenteen suunnittelussa.

2. 23 mm:n korkeus, tasapainottaa sisäistä tilaa ja laitteen paksuutta

23 mm:n korkeus on suhteellisen matalaprofiilinen elektronisen kotelon määritys.

Se ei ole kuin 13 mm:n ultraohut kotelo, joka kohdistuu pääasiassa matalakorkeisiin elektronisiin komponentteihin, eikä noin 29 mm:n kotelo, joka korostaa suurempaa sisäkorkeutta.

Siksi 44×23mm sopii paremmin: elektronisiin laitteisiin, jotka tarvitsevat tietyn sisäisen tilan, mutta haluavat myös hallita tuotteen kokonaiskorkeutta.

Tämän ansiosta se kattaa suhteellisen laajan valikoiman teollisuuden elektroniikka- ja viestintäelektroniikkamoduuleja.

3. Soveltuu piirilevyjen, liitäntöjen ja elektronisten komponenttien yhdistelmille

Varsinaisissa elektroniikkatuotteissa kotelon ei yleensä tarvitse vain majoittaa piirilevyä, vaan sen on myös käsiteltävä:

• Virtaliitännät
• Viestintärajapinnat
• Signaalirajapinnat
• Päätelohkot
• Merkkivalot
• Painikkeet
• Liittimet

44×23mm voidaan jälkityöstää näiden komponenttien erityisten asemien mukaan, jolloin profiilikotelo muuttuu vakiopoikkileikkauksesta räätälöidyksi koteloksi, joka sopii laitteen rakenteeseen.

4. Pituus voidaan säätää piirilevyn ja tuotteen rakenteen mukaan

44 × 23 mm on kotelon poikkileikkausspesifikaatio, ja lopullisen tuotteen pituutta voidaan säätää sisäisen piirilevyn ja elektronisten komponenttien mukaan.

Siksi sama 44 × 23 mm:n erittely voi vastata eripituisia tuotesarjoja:

Tuotesarjan kehittämisessä voidaan säilyttää sama poikkileikkaus ja muodostaa erilaisia ​​malleja pituutta muuttamalla.

Tekniset tiedot

Huomautus: Todelliset alumiiniseoslaadut, profiilin seinämän paksuus, sisärakenne, pituusalueet, koneistustoleranssit ja pintakäsittelyvaatimukset on vahvistettava erityisten piirustusten tai tilausten mukaan.

Sovellusalue

1. Teollisuuden ohjausmoduulit

44 × 23 mm voidaan käyttää erilaisiin pieniin ja keskikokoisiin teollisuuselektroniikkamoduuleihin, kuten:

• PLC-oheismoduulit
• I/O-moduulit
• Teollisuuden ohjausmoduulit
• Signaalin muunnosmoduulit
• Tiedonkeruumoduulit
• Sulautetut ohjausmoduulit
• Automaatiolaitteiden elektroniset moduulit

Näihin tuotteisiin on yleensä mahtuu sekä piirilevyjä että liitäntäkomponentteja, joten erityisen pieniin alumiinikoteloihin verrattuna tarvitaan tietty sivuttaista asettelutilaa.

2. Tiedonhankinta- ja signaalinmuunnoslaitteet

Sopii:

• Tiedonkeruumoduulit
• Signaalinkeräysmoduulit
• Signaalin muuntimet
• Tiedonmuunnosmoduulit
• Anturiliitäntämoduulit
• Valvontamoduulit

Näihin laitteisiin on yleensä asennettava piirilevyt, liittimet ja tietty määrä elektronisia komponentteja. 44 × 23 mm voi tarjota suhteellisen kompaktin rakennetilan.

3. Viestintä- ja tiedonsiirtomoduulit

Voidaan käyttää:

• Viestintämoduulit
• Tiedonsiirtomoduulit
• Tietoliikennerajapintamoduulit
• Signaalin muunnoslaitteet
• Verkkoviestinnän elektroniset moduulit
• Sulautetut viestintälaitteet

Päätypinta tai sivu voidaan avata liitännän layoutin mukaan, jolloin piirilevyn ja ulkoisten laitteiden välille muodostuu täydellinen yhteys.

4. IoT ja älykkäät elektroniset moduulit

Voidaan käyttää:

• IoT-ohjausmoduulit
• Älykkäät valvontamoduulit
• Tiedonkeruupäätteet
• Kaukosäädinmoduulit
• Älykkäät anturielektroniikkamoduulit
• Sulautetut älylaitteet

Tämä spesifikaatio sopii paremmin tuotteille, joiden on pidettävä laite pienikokoisena samalla, kun ne edellyttävät sisäisesti tiettyä piirilevyasettelutilaa.

5. Pienet instrumentit ja testauslaitteet

Voidaan käyttää myös:

• Mittausmoduulit
• Havaitsemismoduulit
• Testaa elektroniikkamoduuleja
• Signaalinkäsittelymoduulit
• Laitteen sisäiset ohjausmoduulit
• Pienet valvontalaitteet

Jos sisällä on korkeita elektronisia komponentteja, on valinnan aikana varmistettava, vastaako 23 mm:n korkeus todellista asennustilaa.

Muokattava sisältö

Workshop Show

FAQ

Mihin tuotteisiin 44×23mm alumiinikotelo sopii?

Soveltuu pääasiassa PCB-elektroniikkamoduuleille, teollisuusohjausmoduuleille, viestintämoduuleille, tiedonkeruumoduuleille, signaalin muunnosmoduuleille, IoT-laitteille ja pienille instrumenttielektroniikkamoduuleille.

Sopiiko 44 × 23 mm:n alumiinikotelo piirilevyille?

Sopii pienille ja keskikokoisille PCB-elektroniikkamoduuleille, mutta erityinen sovitettavuus on vahvistettava piirilevyn mittojen, asennustavan, komponenttien korkeuden ja profiilin sisäisen rakenteen mukaan.

Mitä eroa on 44×23mm ja 42×23mm välillä?

Molemmilla on sama korkeus, mutta 44 × 23 mm:llä on suurempi sivumitta. Siksi, kun tarvitaan enemmän sivuttaista piirilevyasettelutilaa, liitäntöjä tai elektronisten komponenttien asennustilaa, 44 × 23 mm voidaan asettaa etusijalle.

Voiko 44 × 23 mm:n kotelon pituutta mukauttaa?

Kyllä. 44 × 23 mm on poikkileikkauksen koko, ja kotelon todellinen pituus voidaan leikata kiinteästi piirilevyn ja tuotteen rakenteen mukaan.

Voiko liitäntöjä ja asennusreikiä koneistaa?

Kyllä. Liitäntäaukot, asennusreiät, kierrereiät ja muut kolmiakseliset CNC-työstöt voidaan suorittaa 2D/3D-piirustusten mukaan.

Voiko logon tehdä?

Laserkaiverrus- tai silkkipainatusta voidaan käyttää.

Voidaanko 44 × 23 mm:n alumiinisen tiedonkeruulaitteiden kotelon näytteitä tehdä ensin?

Kyllä. Näytetyöstö voidaan suorittaa ensin, ja sitä käytetään piirilevyn asennuksen, sisäisen tilan, liitännän paikkojen ja yleisen kokoonpanon vahvistamiseen.
