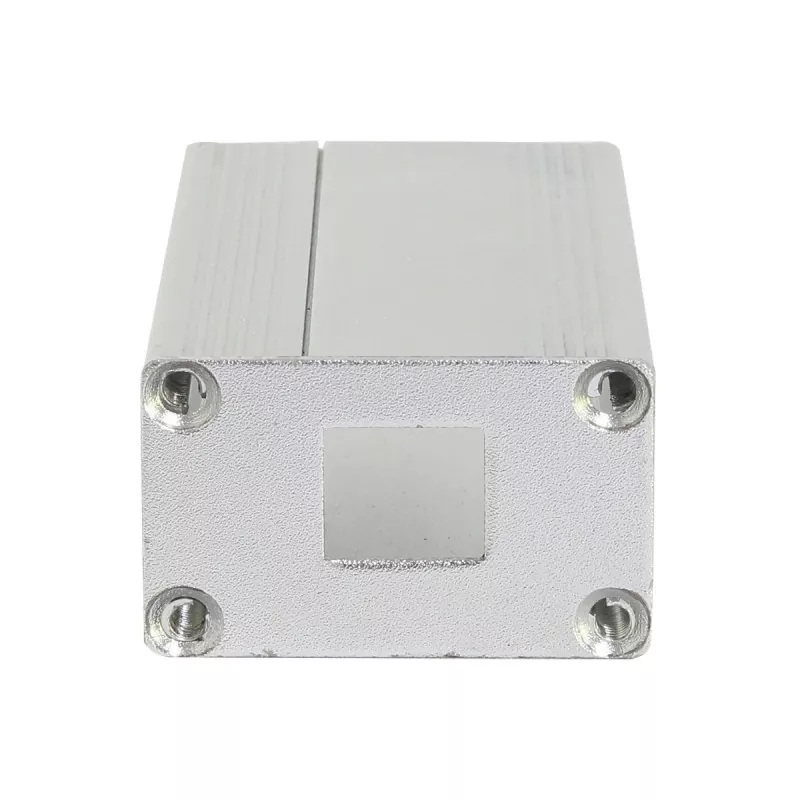

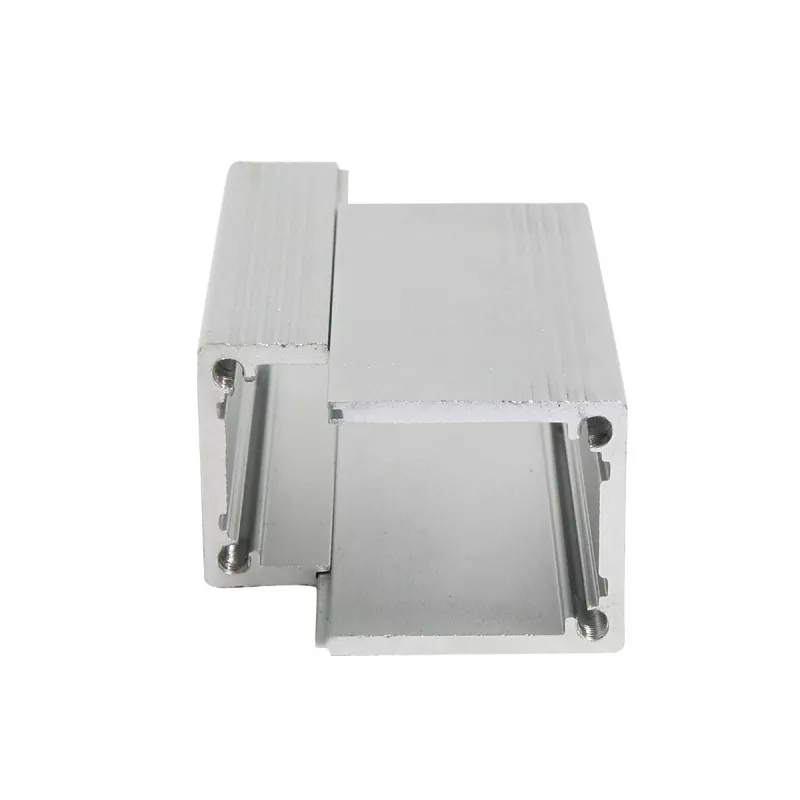

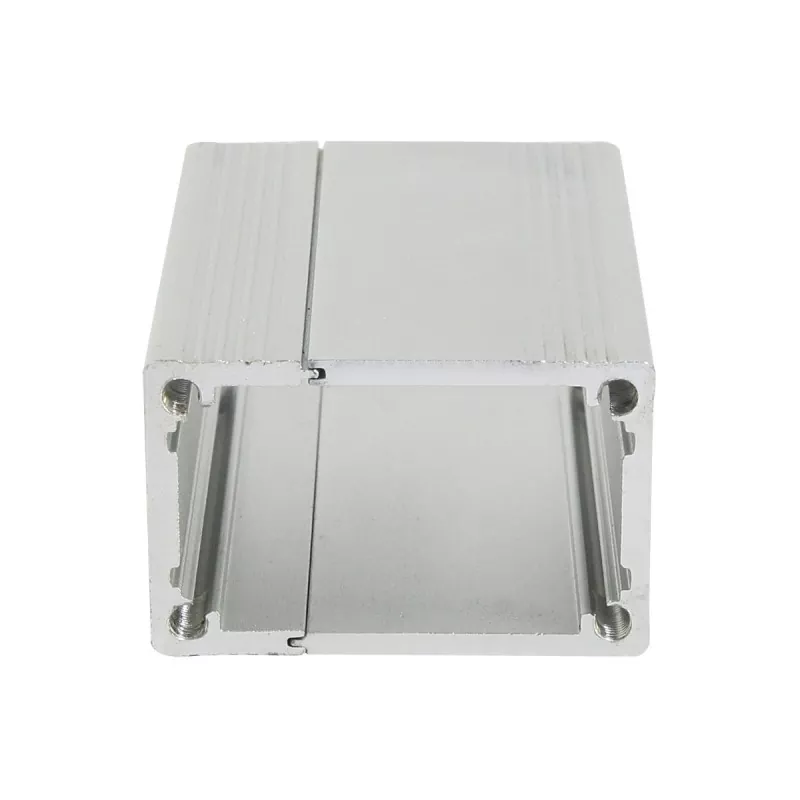

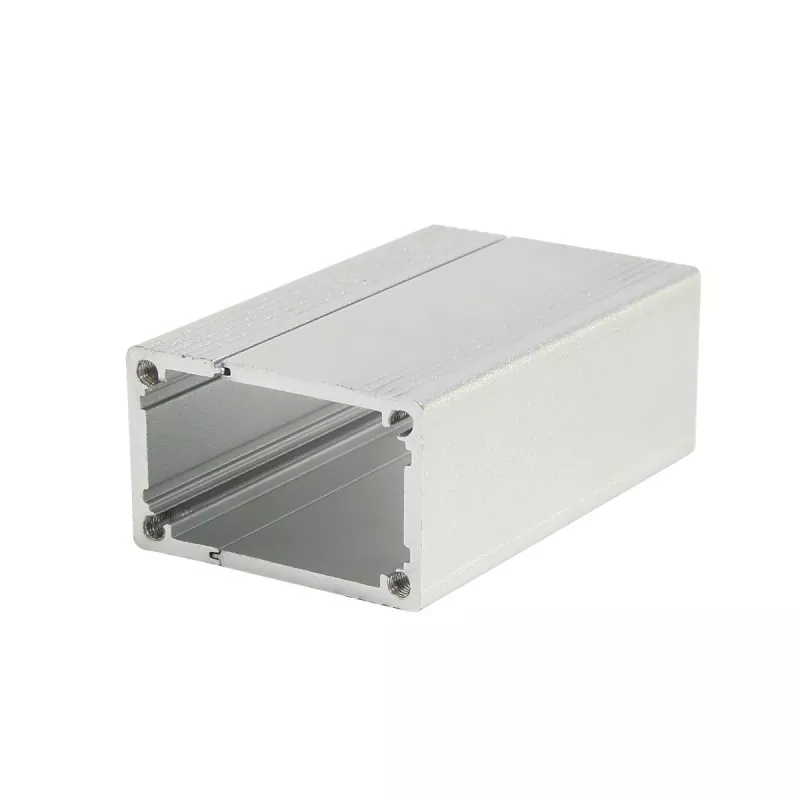

40 × 25 mm alumiininen piirilevykotelo elektroniselle piirilevylle

40 × 25 mm:n alumiininen piirilevykotelo elektroniselle piirilevylle sopii elektroniikkaan, jonka on ohjattava ulkoista äänenvoimakkuutta, asennettava piirilevyjä ja integroitava useita liitäntöjä. Boyuan Hardware, kiinalainen valmistaja ja toimittaja, jolla on yli 20 vuoden kokemus ja ~10 000 ㎡ tehdas, tarjoaa leikkaamista, CNC-työstöä, porausta, kierteitystä, pintakäsittelyä, laserkaiverrusta, silkkipainoa, tarkastusta ja kokoonpanoa.

Tuotteen määritelmä

40 × 25 mm:n alumiinikotelo on suulakepuristettu alumiinikotelo pienille ja keskikokoisille elektronisille moduuleille, piirilevyille ja sulautetuille elektronisille laitteille.

40 × 25 mm:n poikkileikkaus on suhteellisen kompakti litteä profiili. Pienempiin elektroniikkakoteloihin verrattuna se voi tarjota enemmän sisäistä asettelutilaa piirilevyille, piirikomponenteille ja liitäntäkokoonpanoille, mutta ei merkittävästi lisää laitteen kokonaiskokoa. Siksi se sopii elektroniikkatuotteisiin, joiden on ohjattava ulkoista äänenvoimakkuutta, asennettava piirilevyjä ja integroitava useita liitäntöjä.

Tämän tyyppisessä suulakepuristetussa alumiinikotelossa päärunkoon käytetään yleensä profiilia, joka muodostetaan kiinteäpituisella leikkauksella vaadittuun pituuteen, jota seuraa CNC-työstö, poraus, kierteitys, rajapinta-aukot ja päätylevyn asennus tuotteen rakenteen mukaan.

Pitkäaikaista massatuotantoa vaativissa elektroniikkatuotteissa standardoitu 40 × 25 mm:n suulakepuristettu alumiinirakenne auttaa myös vähentämään kotelorakenteen suunnittelun ja koneistuksen monimutkaisuutta.

Keskeiset edut

1. Tasainen poikkileikkaus, sopii pienikokoisille elektronisille laitteille

40 × 25 mm ei ole vain "pienyyden" tavoite, vaan tasapainon saavuttaminen laitteen mittojen ja sisäisen asennustilan välillä.

25 mm:n poikkileikkauksen korkeus pitää kotelon kokonaisprofiilin matalana, kun taas 40 mm:n leveys tarjoaa tietyn sivuttaisasettelutilan piirilevyille ja sisäisille elektronisille komponenteille.

Siksi se sopii paremmin:

• Pienet PCB-ohjausmoduulit
• Tiedonkeruumoduulit
• Signaalin muunnosmoduulit
• Viestintämoduulit
• IoT-elektroniikkamoduulit
• Teollisuuden elektroniset ohjausmoduulit

Se soveltuu erityisesti tuotteille, joissa piirilevyt, liitännät ja pieni määrä elektronisia komponentteja on asennettava keskitetysti yhteen kompaktiin koteloon.

2. Soveltuu paremmin yhdistetylle piirilevylle ja liitäntäsuunnittelulle

For many electronic devices, the enclosure not only needs to accommodate the PCB, but also needs to arrange USB, DC, power, communication, signal, and other interfaces on the side or end.

40 × 25 mm voi tarjota enemmän rakenteellista tilaa kuin erittäin pienet tekniset tiedot säilyttäen samalla suhteellisen kompaktin tuotteen koon.

Varsinaisen suunnittelun mukaan kotelo voidaan koneistaa:

• Liitäntäaukot
• Virta-aukkoja
• Tiedonsiirtorajapinnan reikiä
• Merkkivaloreiät
• Napin reikiä
• Asennusreiät
• Kierrereiät
• Piirilevyn kiinnitysrakenteen työstö

Näin muodostuu täydellinen elektroninen laitekotelo.

3. Pituus voidaan säätää sisäisten elektronisten moduulien mukaan

40×25mm määrittelee pääasiassa profiilin poikkileikkauksen, ei lopputuotteen pituutta.

Siksi kiinteäpituinen leikkaus voidaan suorittaa piirilevyn, piirimoduulin ja sisäisten komponenttien pituuden mukaan.

Eripituisille tuotteille voidaan käyttää samaa poikkileikkausspesifikaatiota ja alumiiniprofiilin pituutta säätämällä voidaan muodostaa erikokoisia koteloita, mikä on eduksi elektroniikkatuotesarjan suunnittelussa.

4. Alumiinin ekstruusiorakenne helpottaa myöhempää tarkkuustyöstöä

40 × 25 mm:n alumiinipuristuskoteloa ei ole rajoitettu käytettäväksi yksinkertaisena "alumiinilaatikkona".

Tuotepiirustusten mukaan jatkokäsittely voidaan suorittaa: Leikkaus → CNC-työstö → Poraus → Kierteitys → Pintakäsittely → Laserkaiverrus/silkkipaino → Tarkastus → Kokoaminen.

Siksi se voidaan työstää asteittain perusprofiilista elektroniikkakoteloksi, joka täyttää tietyt laiterakenteelliset vaatimukset.

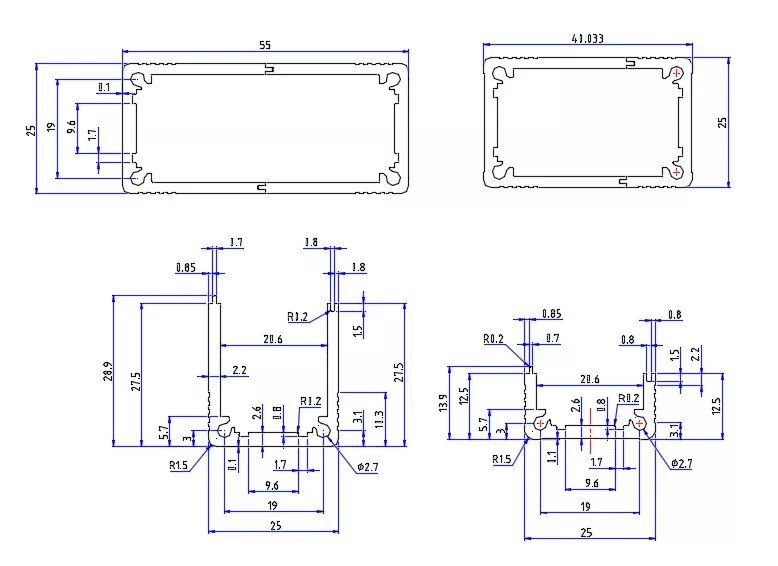

Tekniset tiedot

Tuotesovellukset

40 × 25 mm:n alumiininen piirilevykotelo elektroniselle piirilevylle sopii paremmin laitteille, joiden tilavuus on rajoitettu, mutta jotka vaativat tietyn määrän sisäisiä elektronisia komponentteja ja liitäntätilaa.

1. Teollisuuden ohjausmoduulit

40 × 25 mm voidaan käyttää joissakin pienikokoisissa teollisuuselektroniikkamoduuleissa, kuten:

• PLC-laajennusmoduulit
• I/O-moduulit
• Teollisuuden ohjausmoduulit
• Signaalin muunnosmoduulit
• Tiedonkeruumoduulit
• Sulautetut ohjaimet
• Automaatiolaitteiden elektroniset moduulit

Näihin tuotteisiin on yleensä asennettava piirilevyt ja järjestettävä virta-, signaali- tai tietoliikenneliitännät koteloon, joten ne vaativat enemmän rakenteellista työstöä kuin yksinkertaiset rei'ittämättömät suojakuoret.

2. Tiedonhankinta- ja signaalinkäsittelylaitteet

Sopii:

• Tiedonkeruumoduulit
• Signaalinkeräysmoduulit
• Signaalin muuntimet
• Tietojenkäsittelymoduulit
• Valvontamoduulit
• Anturiliitäntämoduulit

Nämä tuotteet eivät yleensä ole suuria, mutta niiden on asennettava piirilevyt, johdotukset tai liitäntäkomponentit sisäisesti. 40 × 25 mm voi tarjota suhteellisen kompaktin asennustilan.

3. Viestintä- ja verkkoelektroniikkamoduulit

Voidaan käyttää:

• Viestintämoduulit
• Tiedonsiirtomoduulit
• Signaalin muunnoslaitteet
• Sulautetut viestintälaitteet
• Verkkoviestinnän elektroniset moduulit
• Langattoman viestinnän ohjausmoduulit

Kotelon pituutta voidaan säätää sisäisen piirilevyn mukaan ja jälkityöstö voidaan suorittaa liitäntäpaikoille.

4. IoT ja älykkäät elektroniset laitteet

40×25mm sopii myös joillekin:

• IoT-ohjausmoduulit
• Älykkäät valvontamoduulit
• Etätiedonkeruulaitteet
• Älykkäät anturimoduulit
• Sulautetut elektroniset laitteet
• Älykkäät ohjauspäätteet

Tuotteille, joissa on integroitava piirilevyt, liitännät ja elektroniset komponentit pienempään määrään, tämä spesifikaatio on hyvä mukautuvuus.

5. Pienet instrumentit ja testauselektroniikkamoduulit

Voidaan käyttää myös:

• Mittausmoduulit
• Havaitsemismoduulit
• Testaa elektroniikkamoduuleja
• Signaalin valvontalaitteet
• Elektroniset moduulit instrumenttien sisällä
• Pienet ohjauslaitteet

Se, soveltuuko se lopulta tiettyyn laitteeseen, riippuu pääasiassa piirilevyn mitoista, sisäisen komponentin korkeudesta, liitännän asettelusta ja asennustavasta, ei vain kotelon poikkileikkauksen koosta.

Mitä voidaan mukauttaa?

Pintakäsittely ja ulkonäkötyöstö

40 × 25 mm:n alumiinikotelolle voidaan tehdä myöhemmin pintatyöstö lopputuotteen ulkonäkövaatimusten mukaan.

Seuraavat voidaan valita todellisten tuotevaatimusten mukaan:

• Anodisointi
• Alumiinin pintakäsittely
• Laserkaiverrus
• Silkkipainatus
• Logon työstö
• Muu piirustusten edellyttämä ulkonäkötyöstö

Jos asiakkaalla on tietty väri, pintaefekti tai logon sijainti, se voidaan varmistaa näytteenottovaiheessa.

Workshop Show

FAQ

Minkä tyyppiselle piirilevylle 40×25 mm alumiinikotelo sopii?

Soveltuu paremmin pienille ja keskikokoisille piirilevyille ja elektronisille toimintomoduuleille, erityisesti pienikokoisille laitteille, joissa on samanaikaisesti järjestettävä liitännät, asennusreiät tai pieni määrä elektronisia komponentteja. Erillinen vahvistus tarvitaan piirilevyn todellisten mittojen ja komponenttien korkeuden perusteella.

Voidaanko 40 × 25 mm alumiinikotelon pituutta mukauttaa?

Kyllä. 40 × 25 mm edustaa profiilin poikkileikkauksen kokoa, ja todellinen kotelon pituus voidaan työstää kiinteästi piirilevyn ja laiterakenteen mukaan.

Voidaanko 40 × 25 mm:n alumiininen PCB-kotelo elektroniselle piirilevylle työstää piirustusteni mukaan?

Kyllä. Profiili, pituus, liitännät, asennusreiät, kierrereiät ja muut CNC-työstövaatimukset voidaan vahvistaa 2D- tai 3D-piirustusten mukaan.

Voidaanko liitännät asentaa 40×25 mm alumiinikoteloon?

Kyllä. Aukkoja voidaan työstää tuotteen todellisten liitäntäkohtien mukaan, mukaan lukien virta-, USB-, tietoliikenne- ja muut signaaliliitännät.

Voidaanko asennusreikiä ja kierrereikiä koneistaa?

Kyllä. Poraus, kierre ja niihin liittyvät CNC-työstö voidaan suorittaa tuotteen asennustavan mukaan.

Sopiiko 40×25mm teollisuuden ohjauslaitteisiin?

Sopii joihinkin pienikokoisiin teollisuusohjausmoduuleihin, I/O-moduuleihin, tiedonkeruumoduuleihin, signaalinmuunnosmoduuleihin jne. Lopullinen vahvistus tarvitaan piirilevyn ja sisäisen rakenteen perusteella.
