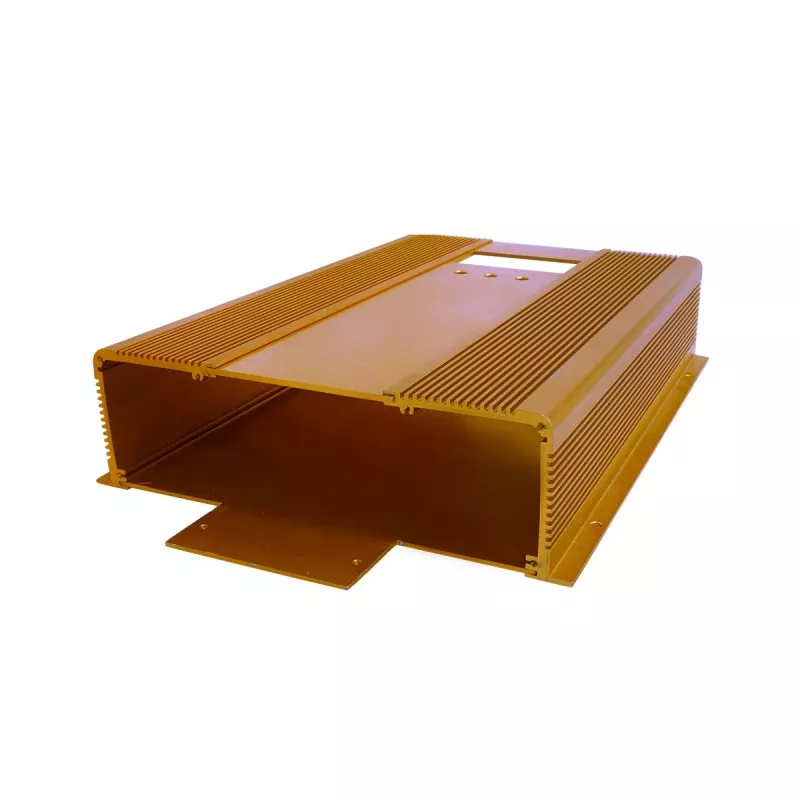

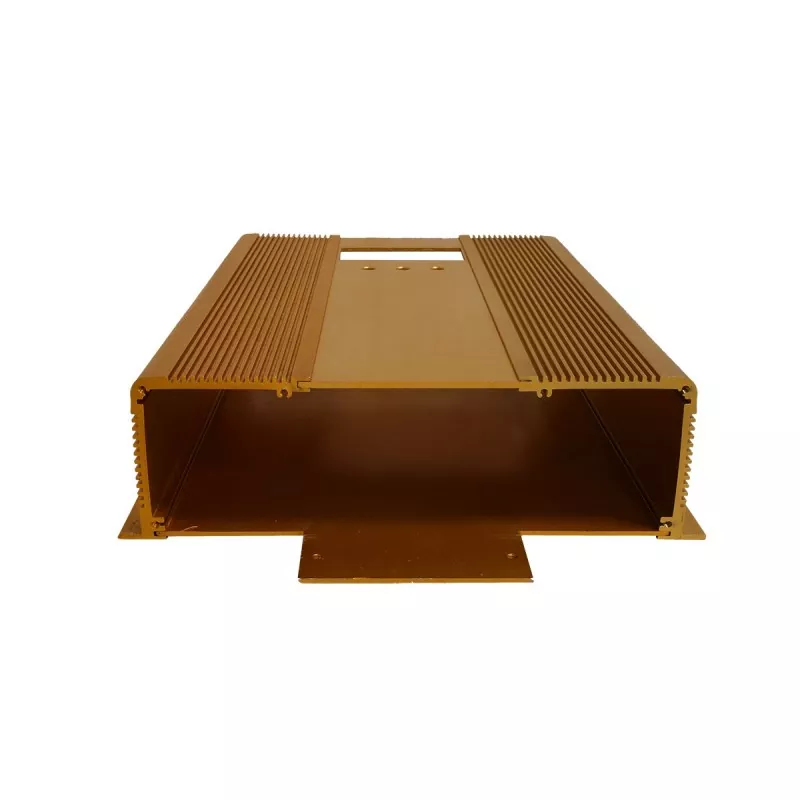

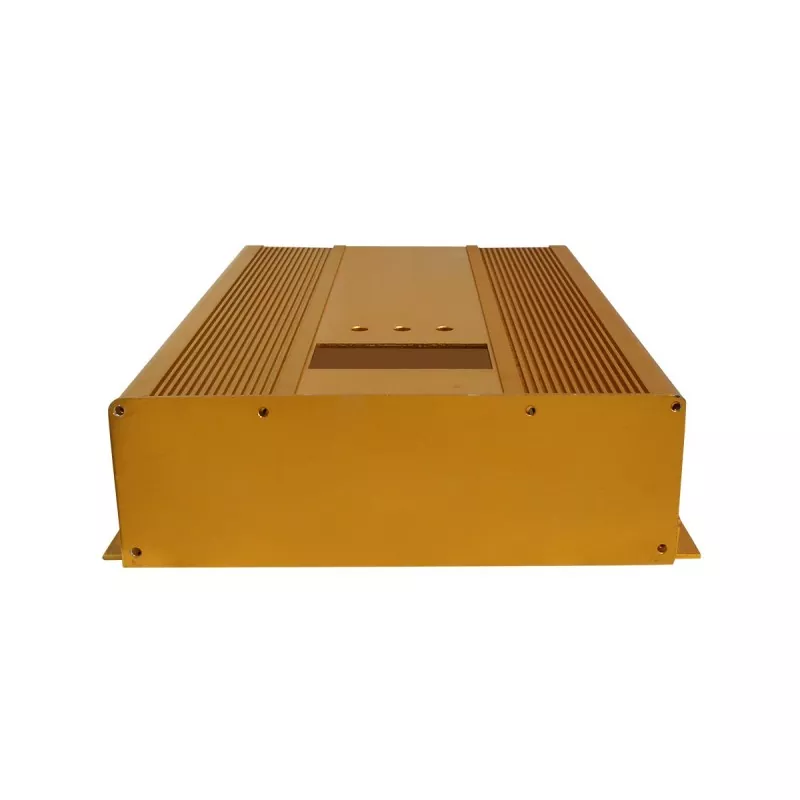

70 mm:n teollisuusohjattu alumiininen ekstruusiorunko

70 mm:n Industrial Control -alumiiniekstruusiorungossa on alumiiniprofiilirakenne. Rungon sisäpuolella on PCB-korttipaikat ja asennusurat, joita voidaan käyttää piirilevyn sijoitteluun, ohjausmoduulien asennukseen ja sisäisten rakenneosien kiinnittämiseen. Alumiiniprofiilirakenteella on myös tietty lämmönpoistokyky, joka täyttää teollisuuden elektroniikkalaitteiden rakenteelliset tuki- ja lämmönpoistotarpeet.

Edelliseen matalaprofiiliseen runkoon verrattuna 70 mm:n korkeus tarjoaa enemmän sisäistä pystytilaa, mikä tekee siitä sopivamman teollisuuden ohjauslaitteille, joihin on integroitava ohjauskortteja, elektronisia moduuleja, liitäntöjä, virtalähteitä ja liitäntärakenteita.

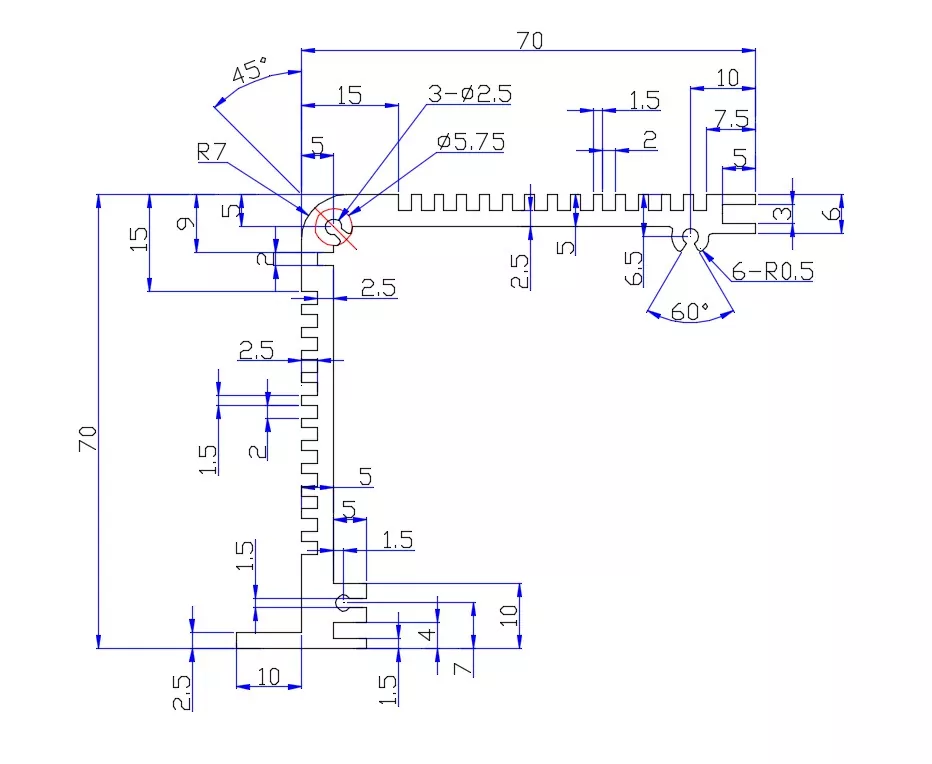

Tuotteen rakenne

Teollisuuden ohjaussuunnittelun ydinedut

1. 70 mm kiinteä korkeus, joka tarjoaa enemmän sisäistä asettelutilaa

Matalaprofiiliseen alumiiniprofiilirunkoon verrattuna 70 mm:n korkeus tarjoaa enemmän pystysuoraa sisätilaa.

Teollisissa ohjauslaitteissa sisätiloihin ei yleensä tarvitse asentaa vain piirilevyä, vaan myös samanaikaisesti:

· Ohjausmoduulit

· Liitäntämoduulit

· Virtakomponentit

· Liitännät

· Kiinnityskannattimet

· Muut elektroniset komponentit

70 mm:n korkeus voi vähentää alustan korkeuden rajoituksia näissä sisäisissä rakenneasetelmissa.

2. Mukautettava pituus ja leveys, mukautuva erilaisiin ohjauslaitteisiin

Vaikka rungon korkeus on kiinteä 70 mm, pituus ja leveys voidaan räätälöidä todellisen varustelun mukaan.

Alustan pituus ja leveys voidaan määrittää seuraavasti:

· Ohjauslevyn mitat

· PCB-asettelu

· Moduulien määrä

· Liitäntöjen määrä

· Tehoasettelu

· Asennustila

Siksi teollisuuden ohjausmoduulien ei tarvitse täysin mukautua vakiorunkoon, jossa on kiinteä pituus ja leveys.

3. PCB-korttipaikat ohjauskortin sijoittelua varten

Sisäisiä PCB-korttipaikkoja voidaan käyttää ohjauskortin ja piirilevyn sijoitteluun.

Teollisuuden ohjaustuotteissa vakaa piirilevyn asennusasento auttaa ylläpitämään sisäisten elektronisten komponenttien ja ulkoisten liitäntöjen välistä vastaavuutta.

4. Sisäiset asennusurat helpottavat modulaarista rakennesuunnittelua

Sisäisiä kiinnitysuria voidaan käyttää asentamaan:

· PCB:t

· Ohjausmoduulit

· Elektroniset moduulit

· Suluissa

· Kiinnitysosat

70 mm:n korkeus yhdistettynä sisäiseen asennusrakenteeseen voi tarjota joustavamman asettelutilan useille elektroniikkamoduuleille.

5. Alumiiniprofiilirakenne tarjoaa rakenteellista tukea ja lämmönpoistoreitin

Alumiiniprofiilirunko voi tarjota vakaan rakenteellisen tuen sisäisille elektronisille komponenteille.

Samaan aikaan alumiinilla itsessään on hyvä lämmönjohtavuus, ja profiilirakenne voi tarjota tietyn lämmönpoistopolun elektronisille komponenteille.

Teollisuuden ohjauslaitteille, joilla on erityisiä lämpösuunnitteluvaatimuksia, lämmönpoistoratkaisu tulee määrittää edelleen komponenttien tehon, sisäisen layoutin ja todellisen lämpösuunnittelun mukaan.

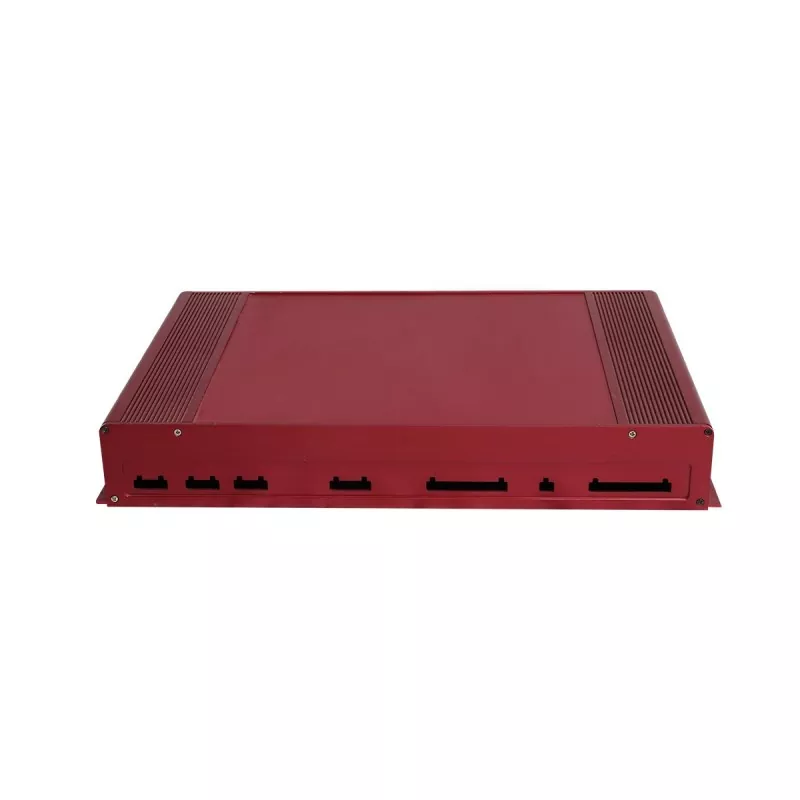

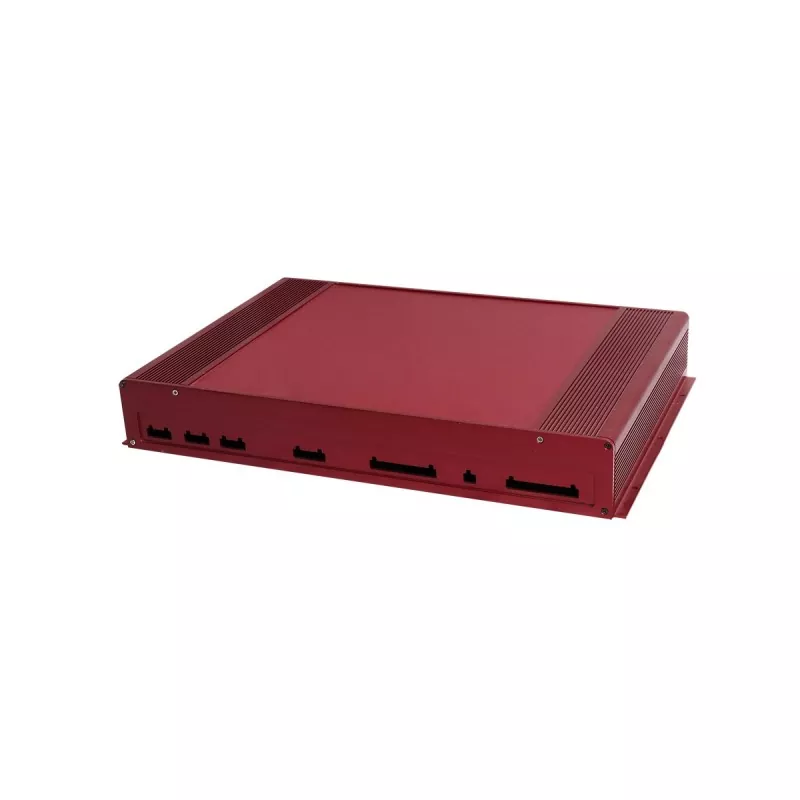

6. Etu- ja takapaneelit, jotka sopivat teollisuuskäyttöön

Teollisuuden ohjauslaitteet vaativat yleensä enemmän ulkoisia liitäntöjä ja käyttöosia, joten etu- ja takapaneelit voidaan CNC-työstää varsinaisen tuotteen mukaan.

Koneistettava:

· Virtaliitäntäreiät

· Tiedonsiirtorajapinnan reikiä

· Tietoliittymän aukot

· Ohjavaloreiät

· Painikkeiden reiät

· Asennusreiät

· Muut erikoismuotoiset reiät

Tekniset tiedot

Sovellettavat kentät

Tämä malli keskittyy teollisuuden ohjaukseen ja teollisuuden elektronisiin laitteisiin, mikä eroaa aiemmasta 56 mm:n instrumentin rungosta.

1. Teollisuuden ohjausmoduulit

Soveltuu teollisiin ohjauslaitteisiin, joissa ohjauspiirilevyt, elektroniset moduulit ja liitännät on integroitava itsenäiseen koteloon.

70 mm:n korkeus voi tarjota enemmän asennustilaa sisäisille ohjauskorteille ja muille komponenteille.

2. Automaatiolaitteiden ohjausyksiköt

Soveltuu itsenäisille elektronisille ohjausmoduuleille automaatiolaitteistoissa.

Alustan pituus ja leveys voidaan räätälöidä laitteen sisäisen asennustilan ja ohjauskortin mittojen mukaan.

3. Tiedonhankinta- ja -käsittelylaitteet

Soveltuu teollisuuselektroniikkalaitteille, joiden on samanaikaisesti integroitava hankintapiirejä, prosessointimoduuleja, tietoliikenneliittymiä ja tehokomponentteja.

4. Teollisuuden viestintä- ja liitäntämoduulit

Soveltuu teollisuuselektroniikkalaitteille, joihin on asennettava useita tietoliikenneliitäntöjä, liittimiä tai signaaliliitäntöjä.

Etu- ja takapaneelit voidaan työstää CNC-koneistettuna todellisen käyttöliittymän asettelun mukaan.

5. Teollisuuden elektroniset ohjauslaitteet

Soveltuu teollisuuselektroniikkalaitteille, jotka vaativat itsenäisen alumiiniprofiilirungon rakenteiden suojaamiseen ja sisäisten komponenttien asennukseen.

Muokattavat tuotteet

3-akselinen CNC-koneistusmahdollisuus

Boyuan Hardware käyttää tällä hetkellä pääasiassa 3-akselista CNC-työstöä ja voi työstää 70 mm: n teollisuusohjauksen alumiiniprofiilialustaa ja -paneeleja asiakkaan piirustusten mukaan.

Koneistettava:

· CNC-aukot

· Poraus

· Napauttamalla

· Asennusreiät

· Liitännän reiät

· Paneelin erikoismuotoiset reiät

· Vastaporausreiät / upotusreiät

· Logo ja merkinnät

· Muu rakennetyöstö

Koneistussisältö määräytyy asiakkaan piirustusten ja tuoterakenteen mukaan.

Sopivat asiakkaat

Tämä 70 mm:n teollisuusohjattu alumiinipuristusrunko sopii:

· Teollisuusautomaatiolaitteiden valmistajat

· Teollisuuden ohjauslaitteiden valmistajat

· Teollisuuden elektroniikkalaitteiden valmistajat

· Tiedonhankintalaitteiden valmistajat

· Teollisuuden viestintälaitteiden valmistajat

· Ohjausmoduulien kehittäjät

· piirilevy- ja elektroniikkamoduuliyritykset

· OEM/ODM teollisuuslaitteita valmistavat yritykset

Se soveltuu erityisesti teollisiin ohjaustuotteisiin, jotka vaativat suurempaa sisätilaa, useita elektronisia moduuleja ja mukautettuja liitäntäasetteluja.

Laaduntarkastus

Tuotevaatimusten mukaan voidaan suorittaa seuraavat:

· Profiilin ulkoasun tarkastus

· Pituusmittojen tarkastus

· CNC-koneistuksen mittatarkastus

· Reiän sijainnin tarkastus

· Kierteen tarkastus

· Paneelin mittojen ja ulkonäön tarkastus

· Pintakäsittelyn ulkonäön tarkastus

· Kokoonpanon tarkastus

· Tuotteen ulkonäön tarkastus on valmis

Tuotteille, joilla on selkeät mittatoleranssivaatimukset, tarkastus voidaan suorittaa asiakkaan piirustusten ja teknisten vaatimusten mukaisesti.

Workshop Show

FAQ

Q1. Onko tämän teollisen ohjausrungon korkeus kiinteä?

Kyllä. Tämän mallin korkeus on kiinteä 70 mm, kun taas pituutta ja leveyttä voidaan muokata.

Q2. Miksi 70mm sopii teollisuuden ohjauslaitteisiin?

70 mm:n korkeus tarjoaa enemmän sisäistä pystysuoraa tilaa piirilevyille, ohjausmoduuleille, tehokomponenteille, liittimille ja muille sisäisille rakenteille verrattuna matalamman profiilin runkoon.

Q3. Voiko pituutta ja leveyttä mukauttaa?

Kyllä. Pituus ja leveys voidaan räätälöidä ohjauskortin, sisäisten komponenttien, käyttöliittymän asettelun ja asennusvaatimusten mukaan.

Q4. Onko 70 mm Industrial Control Aluminium Extrusion -kotelossa PCB-paikka?

Kyllä. Alumiininen suulakepuristusrakenne sisältää sisäisen piirilevypaikan piirilevyn sijoittelua ja asennusta varten.

Q5. Voiko useita sisäisiä moduuleja asentaa?

Kyllä. Sisäisiä asennuspaikkoja voidaan käyttää piirilevyille, ohjausmoduuleille, kannakkeille ja muille rakenneosille.

Q6. Voidaanko etu- ja takapaneelit mukauttaa?

Kyllä. Paneelit voidaan CNC-koneistaa tehon, tiedonsiirron, tietoliitännän, indikaattorin ja asennusvaatimusten mukaan.

Q7. Hajottaako runko lämpöä?

Alumiininen ekstruusiorakenne tarjoaa lämmönpoistoreitin. Erityisiä lämpövaatimuksia varten suunnittelu tulee määrittää komponenttien tehon ja sisäisen layoutin mukaan.

Q8. Mitä CNC-työstöominaisuuksia tarjoat?

Boyuan tarjoaa pääasiassa 3-akselista CNC-työstöä alumiinin teollisuusohjausrungoille ja niihin liittyville komponenteille.
