73,5 mm:n suulakepuristettua alumiinia oleva teollisuuselektroniikkarunko

73,5 mm:n suulakepuristettu alumiininen teollisuuselektroniikkarunko käyttää alumiiniprofiilirakennetta. Rungon korkeus on kiinteä 73,5 mm, ja pituus ja leveys voidaan mukauttaa laitteen sisätilan, piirilevyn mittojen ja asennusvaatimusten mukaan. Etu- ja takapaneelit voidaan työstää CNC-koneistettuina laiterajapintojen ja käyttövaatimusten mukaan, ja niissä on liitäntäaukot, asennusreiät, kierrereiät ja muut rakenteet, jotta runko sopii tiettyihin elektronisiin laitteisiin.

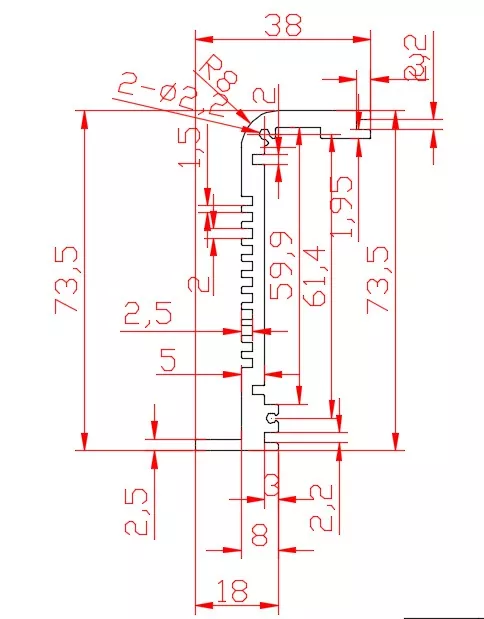

Tuotteen rakenne

Keskeiset edut

1. 73,5 mm kiinteä korkeus, sopii monimutkaisempiin sisärakenteisiin

Verrattuna matalaprofiilisiin koteloihin, kuten 30 mm ja 35 mm, 73,5 mm:n korkeus tarjoaa enemmän pystysuoraa asennustilaa ja siihen mahtuu enemmän sisäisiä elektronisia komponentteja.

Se soveltuu erityisesti teollisuuselektroniikkalaitteisiin, joihin on asennettava samanaikaisesti piirilevyjä, sähkökomponentteja, liittimiä ja sisäisiä kaapeleita.

2. Pituus ja leveys muokattavissa vaatimusten mukaan

Tuotteen korkeus on kiinteä 73,5mm, mutta pituus ja leveys voidaan suunnitella asiakkaan laitemittojen mukaan.

Sopiva rungon pituus ja leveys voidaan määrittää seuraavasti:

· piirilevyn mitat

· Sisäisten komponenttien asettelu

· Liitännän sijainnit

· Asennustila

· Laitteen kokonaismitat

3. Sisäänrakennetut PCB-korttipaikat

PCB-korttipaikat voidaan suunnitella rungon sisään tarjoamaan paikannusta ja tukea piirilevyille, jolloin piirilevy voidaan asentaa vakaammin kotelon sisään.

Tämä rakenne on erityisen kätevä teollisissa elektronisissa laitteissa, jotka sisältävät useita piirilevyjä tai vaativat kiinteitä piirilevypaikkoja.

4. Sisäiset asennusurat kätevään komponenttiasetteluun

Sisäiset asennusurat voidaan suunnitella yhteensopivasti laitteen sisäisen rakenteen kanssa, ja niitä voidaan käyttää erilaisten elektronisten komponenttien asentamiseen tai kiinnittämiseen.

Verrattuna yksinkertaiseen ontelotyyppiseen runkoon tämä rakenne sopii paremmin elektronisiin laitteisiin, jotka vaativat sisäistä modulaarista järjestelyä.

5. Alumiiniprofiilirakenne tasapainottaa rakenteellista tukea ja lämmönpoistoa

Alumiiniprofiililla on hyvä rakenteellinen lujuus ja lämmönjohtavuus, ja se voi toimia rakenteellisena tukena elektronisille laitteille samalla kun se auttaa sisäistä lämmönjohtavuutta.

Teollisuuden elektroniikkalaitteille, joiden on toimittava pitkään, voidaan suunnitella vastaavat lämmönpoistorakenteet yhdessä sisäisen komponenttiasetelman kanssa.

6. Etu- ja takapaneelit voidaan työstää CNC-koneilla

Laiteliitäntöjen ja käyttövaatimusten mukaan etu- ja takapaneelit voidaan työstää CNC-koneistettuina, mukaan lukien:

· Liitännän aukot

· Asennusreiät

· Kierrereiät

· Painikkeiden reiät

· Ohjavaloreiät

· Näyttöalue

· Muut mukautetut aukot

Tämä mahdollistaa sen, että runko vastaa todellisen elektronisen laitteen käyttöliittymän asettelua.

Tekniset tiedot

Miksi valita korkeus 73,5 mm?

73,5 mm ei ole pelkästään rungon korkeuden lisäys, vaan se sopii paremmin teollisuuden elektronisiin laitteisiin, joissa on monimutkaisempia sisäisiä rakenteita.

Verrattuna matalampaan alumiiniprofiilirunkoon, 73,5 mm:n suulakepuristettu alumiinirunko voi tarjota enemmän pystysuoraa sisätilaa alumiiniprofiilirungon rakenteellista muotoa muuttamatta ja tarjoaa enemmän tilaa seuraaville malleille:

· Useiden piirilevyjen yhdistetty asennus

· Piirilevyjen ja muiden elektronisten moduulien samanaikainen asennus

· Lisää liittimiä ja liitäntöjä

· Sisäinen kaapelin reititys

· Tilallinen asettelu elektronisten komponenttien välillä

· Sisäiset kiinnityskannattimet

· Elektroniset komponentit, jotka vaativat tietyn lämmönpoistotilan

Siksi tämä 73,5 mm:n runko sopii paremmin teollisuuden elektronisiin laitteisiin, joissa on toimivammat moduulit ja monimutkaisemmat sisäiset rakenteet.

Sovellettavat kentät

Verrattuna 70 mm:n teollisuusohjausrunkoon, tämä 73,5 mm:n tuote ei rajoitu "teolliseen ohjaukseen" itsessään, vaan se sopii paremmin yleiskäyttöiseksi alustaksi teollisuuden elektronisille laitteille.

1. Teollisuuden elektroniset ohjauslaitteet

Soveltuu teollisuuselektroniikkalaitteille, jotka sisältävät sisäisesti ohjauskortteja, liitäntämoduuleja ja useita elektronisia komponentteja.

73,5 mm:n sisäkorkeus voi tarjota enemmän asennustilaa ohjauskorteille ja muille komponenteille.

2. Teolliset tiedonhankinta- ja -käsittelylaitteet

Soveltuu tiedonkeruu-, signaalinkäsittely-, tiedonsiirto- ja vastaaviin laitteisiin.

Laitteissa, joihin on asennettava piirilevyjä, liitäntämoduuleja ja sisäisiä liitäntärakenteita, rungon pituus ja leveys voidaan räätälöidä piirilevyn mittojen mukaan.

3. Teollisuuden viestintälaitteet

Soveltuu teollisuuden tietoliikenne-, rajapintamuunnos- ja tietoliikenteen ohjauselektroniikkalaitteisiin.

Etu- ja takapaneelit voidaan työstää mittatilaustyönä RJ45:n, sarjaporttien, tietoliikenneliitäntöjen ja muiden liittimien asettelun mukaan.

4. Automaatiolaitteiden elektroniset moduulit

Voidaan toimia itsenäisenä elektronisena ohjausmoduulina tai toimintomoduulin alustana automaatiolaitteissa.

Sisäiset korttipaikat ja asennusurat voivat auttaa eri elektronisten komponenttien asettelua laiterakenteen mukaan.

5. Signaalinkäsittely ja elektroniset moduulit

Soveltuu signaalinkäsittelylaitteisiin, joihin on asennettava useita elektronisia moduuleja, piirilevyjä ja liittimiä sisäisesti.

Matalakorkeaseen runkoon verrattuna 73,5 mm voi tarjota enemmän sisätilaa, mikä helpottaa monimutkaisempia moduuliyhdistelmiä.

6. Teollisuuden elektroniset instrumentit

Laitteissa, joiden on integroitava piirilevyt, liitännät ja sisäiset elektroniset komponentit itsenäiseksi koteloksi, laiteintegrointi voidaan saavuttaa mukautetun pituuden ja leveyden sekä paneelin aukkojen avulla.

Muokattavat tuotteet

3-akselinen CNC-koneistusmahdollisuus

Boyuan Hardware käyttää tällä hetkellä 3-akselista CNC-työstöä ja voi suorittaa vastaavaa tarkkuustyöstöä alumiiniprofiileille ja paneeleille.

Tuotepiirustusten mukaan voidaan suorittaa seuraavaa:

· CNC-aukot

· Asennusreikien työstö

· Kierrereikien koneistus

· Upotetut reiät

· Vastaporareiät

· Rajapinta-alueen koneistus

· Napinreikien työstö

· Ohjavaloreikien työstö

· Näyttöalueen työstö

· Logo- ja merkintätyöstö

· Muu paneelirakenteiden työstö

Teollisuuden elektronisille laitteille, jotka vaativat useita liitäntöjä tai monimutkaisia ​​paneeliasetteluja, koneistus voidaan suorittaa todellisten piirustusten mukaan.

Tuotantoprosessi

Tuotepiirustukset → Vahvista kiinteä korkeus 73,5 mm → Vahvista pituus/leveys → Vahvista piirilevy ja sisärakenne → Alumiiniprofiilin työstö → Kiinteäpituinen leikkaus → 3-akselinen CNC-työstö → Etu- ja takapaneelin työstö → Pintakäsittely → Mitat ja ulkonäön tarkastus → Kokoaminen → Valmiin tuotteen tarkastus → Pakkaus

Ennen virallista tuotantoa voidaan varmistaa asiakkaan piirustusten mukaan:

· Alustan ulkomitat

· piirilevyn mitat

· Korttipaikan paikat

· Sisäiset asennusasennot

· Etu- ja takapaneelin käyttöliittymät

· Asennustapa

· Lämmönpoistorakenne

· Pintakäsittely ja väri

Tämä vähentää rakenteellisia epäsopivuusongelmia myöhemmän kokoonpanon aikana.

Laaduntarkastus

Tuotetuotannon aikana voidaan toteuttaa todellisten vaatimusten mukaisesti:

· Ulkonäkötarkastus

· Pituuden, leveyden ja korkeuden tarkastus

· CNC-koneistuksen mittatarkastus

· Reiän sijainnin tarkastus

· Kierteen tarkastus

· Paneelikokoonpanon tarkastus

· Pintakäsittelyn tarkastus

· Valmiin tuotteen kokoonpanon tarkastus

Painopiste on alustan mittojen, piirilevyn kiinnitysrakenteiden, liitännän asemien ja kokoonpanon sopivuuden tarkistamisessa.

Workshop Show

FAQ

Q1: Onko 73,5 mm rungon kiinteä korkeus?

Kyllä. Tämän sarjan korkeus on kiinteä 73,5 mm, ja pituus ja leveys voidaan räätälöidä laitevaatimusten mukaan.

Q2: Voiko pituutta ja leveyttä mukauttaa?

Kyllä. Pituus ja leveys voidaan räätälöidä piirilevyn mittojen, sisäisten elektronisten komponenttien ja laitteen kokonaismittojen mukaan.

Q3: Onko kotelossa sisäisiä PCB-korttipaikkoja?

Kyllä. Tuoterakenteessa on PCB-korttipaikat, jotka voidaan sovittaa todellisten piirilevyjen mittojen ja asennustapojen mukaan.

Q4: Voiko sisälle asentaa useita elektronisia moduuleja?

Kyllä. 73,5 mm:n sisätila on suhteellisen runsaasti, ja se soveltuu laitteille, joihin on asennettava useita piirilevyjä, elektronisia moduuleja, liittimiä ja sisäisiä kaapeleita.

Q5: Voidaanko etu- ja takapaneeliin työstää liitäntöjä?

Kyllä. Etu- ja takapaneeliin voidaan työstää liitäntäreiät, asennusreiät, kierrereiät, napinreiät, merkkivaloreiät ja muut rakenteet 3-akselisen CNC:n kautta.

K6: Voidaanko 73,5 mm:n suulakepuristettua alumiinia olevaa teollisuuselektroniikkarunkoa valmistaa eri väreinä?

Kyllä. Alumiiniosien väriä voidaan räätälöidä tuotevaatimusten mukaan, ja erityinen pintakäsittelyratkaisu voidaan vahvistaa projektivaatimusten mukaan.

Q7: Kuinka monta akselia CNC:ssäsi on?

Tällä hetkellä käytetään pääasiassa 3-akselista CNC-työstöä.

Q8: Voidaanko runko mukauttaa piirilevypiirustusteni mukaan?

Rungon pituus, leveys, korttipaikat ja asennusrakenteet voidaan varmistaa asiakkaan toimittamien tuotepiirustusten, piirilevyn mittojen ja sisäisten asennusvaatimusten mukaan.
