42,5 mm:n upotettu alumiininen teollisuusohjausrunko

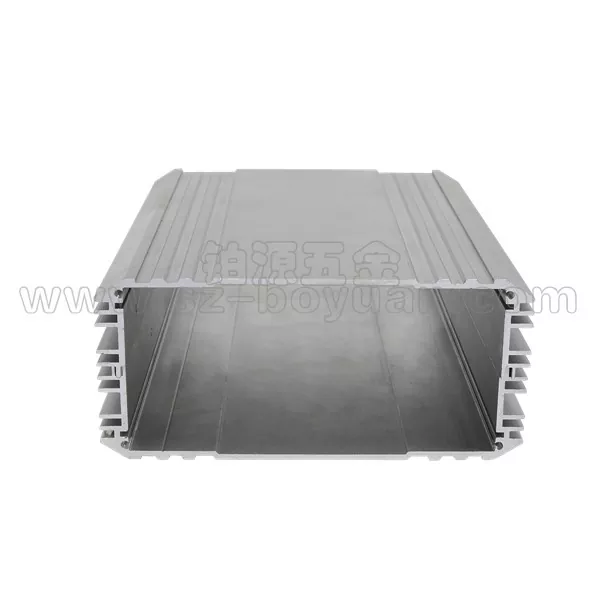

42,5 mm:n upotettu alumiininen teollisuusohjausrunko käyttää alumiiniprofiilirakennetta. Korkeus on kiinteä 42,5 mm, ja pituus ja leveys voidaan räätälöidä laiterakenteen, piirilevyn mittojen ja asennustilan mukaan.

Rungon sisäpuolella on PCB-korttipaikat ja asennusurat, joita käytetään piirilevyjen sijoitteluun sekä sisäisten elektroniikkamoduulien, kannakkeiden ja muiden rakenneosien asennukseen. Alumiiniprofiilirakenteella on myös tietty lämmönpoistokyky, joka sopii elektronisiin laitteisiin, jotka vaativat rakenteellista tukea ja peruslämmönpoistoa.

42,5 mm:n korkeus säilyttää suhteellisen kompaktin profiilin samalla, kun se tarjoaa enemmän tilaa piirilevyille, elektronisille komponenteille, liitäntöille ja sisäisille asennusrakenteille kuin matalaprofiilisille rungoille, joten se sopii sovelluksiin, jotka on upotettava muihin laitteisiin tai rajoitettuihin asennustiloihin, mutta joissa ei voida käyttää liian matalaa runkorakennetta.

Tuotteen rakenne

Keskeiset edut

1. 42,5 mm kiinteä korkeus, sopii sulautettujen laitteiden asennukseen

Verrattuna erittäin ohueen runkoon, 42,5 mm:n korkeus tarjoaa enemmän sisätilaa säilyttäen silti suhteellisen kompaktin kokonaiskoon.

Elektroniset moduulit, jotka on asennettava:

• Ohjauskaapit
• Varusteet sisällä
• Telineet tai laitteiden asennustilat
• Räätälöidyt laiterakenteet
• Muiden elektronisten laitteiden sisällä

alustan pituus ja leveys voidaan määrittää todellisen asennustilan mukaan.

2. Mukautettava pituus ja leveys asennustilan helpottamiseksi

42,5 mm:n upotetun alumiinisen teollisuusohjausrungon korkeus on kiinteä 42,5 mm, kun taas pituutta ja leveyttä voidaan säätää laiterakenteen mukaan.

Alustan pituus ja leveys voidaan määrittää seuraavasti:

• Asennusasento
• Piirilevyn mitat
• Komponenttien asettelu
• Käyttöliittymän paikat
• Sisäiset moduulit
• Laitteen kokonaismitat

Tämä rakenne sopii erityisen hyvin sulautetuille elektroniikkamoduuleille, joiden koko on epästandardi.

3. Sisäiset PCB-korttipaikat kätevää piirilevyn sijoittelua varten

Rungon sisäpuolella on PCB-korttipaikat, jotka voidaan sijoittaa ja asentaa piirilevyrakenteen mukaan.

Laitteissa, joissa piirilevy on integroitava kotelon sisään, korttipaikat voivat vähentää ylimääräisten tukiosien käyttöä ja auttaa pitämään piirilevyn asennusasennon vakaana.

4. Sisäiset asennusurat tukevat sisäistä rakennetta

Rungon sisäpuolella on piirikorttipaikkojen lisäksi asennusurat, joita voidaan käyttää sisäisten moduulien, kannakkeiden ja muiden rakenneosien kiinnittämiseen.

Laitteille, joihin on integroitava useita elektronisia komponentteja rajoitettuun tilaan, sisäinen asettelu voidaan suorittaa todellisen rakenteen mukaan.

5. Alumiiniprofiilirakenne tasapainottaa rakenteellista tukea ja lämmönpoistoa

Alumiiniprofiili rungon päärunkoon voi tarjota vakaan rakenteellisen tuen.

Samaan aikaan alumiinilla itsessään on hyvä lämmönjohtavuus, ja yhdistettynä profiilirakenteeseen se voi auttaa elektronisia laitteita haihduttamaan lämpöä.

Tuotteille, joilla on korkeammat lämmönpoistovaatimukset, on määritettävä vastaavat ratkaisut elektronisten komponenttien virrankulutuksen, sijoittelun ja todellisen lämpösuunnittelun mukaan.

6. Etu- ja takapaneelit tukevat laitteen käyttöliittymän työstöä

Etu- ja takapaneelit voidaan työstää CNC-koneistettuina erityislaitteiden mukaan, esim.

• Virtaliitännät
• USB-liitännät
• Viestintärajapinnat
• Merkkivalot
• Painikkeet
• Asennusreiät
• Muut erikoismuotoiset rajapinnat

Siksi runko voidaan sovittaa lopullisen elektronisen laitteen liitäntäasetteluun.

Tekniset tiedot

Sovellettavat kentät

Tätä mallia suositellaan korostamaan "sulautettu asennus", mikä erottaa sen edellisestä 35 mm:n kompaktista mallista.

1. Sulautetut ohjausmoduulit

Soveltuu pienille ohjausmoduuleille, jotka on asennettu automaatiolaitteiden, ohjauskaappien tai muiden laitteiden sisään.

42,5 mm:n korkeus voi tarjota suhteellisen runsaasti asennustilaa ohjauspiirilevyille ja sisäisille komponenteille, kun taas mukautettu pituus ja leveys auttavat koteloa vastaamaan tiettyä asennuspaikkaa.

2. Tiedonhankintamoduulit

Laitteissa, joihin on asennettava hankintapiirejä, liitäntöjä ja tietojenkäsittelymoduuleja, piirilevy voidaan kiinnittää sisäisten PCB-korttipaikkojen kautta ja rungon mitat räätälöidä laitteen asennustilan mukaan.

3. Teollisuuden laitteiden sisäiset elektroniset moduulit

Soveltuu elektronisille moduuleille, jotka on integroitava suuriin laitteisiin, kuten ohjaus-, liitäntä- tai signaalinkäsittelymoduuleja.

Alustan pituus ja leveys voidaan räätälöidä laitteen sisätilan mukaan, mikä vähentää tarpeettomia ulkomittoja.

4. Sulautetut tietoliikennelaitteet

Soveltuu tiedonsiirto- tai liitäntämoduuleille, jotka on asennettava muiden laitteiden sisään.

Etu- ja takapaneelit voidaan työstää tietoliikennerajapinnan, teholiitännän ja muiden vaatimusten mukaisesti.

5. Automaatiolaitteiden elektroniset moduulit

Automaatiolaitteiden itsenäisille elektroniikkamoduuleille alumiiniprofiilirunko voi tarjota itsenäisen rakenteellisen suojan, kun taas mukautettu pituus ja leveys mukautuvat laitteen sisäiseen asennusasentoon.

Muokattavat tuotteet

3-akselinen CNC-koneistusmahdollisuus

Boyuan Hardware käyttää tällä hetkellä pääasiassa 3-akselista CNC-työstöä ja voi suorittaa myöhemmän koneistuksen 42,5 mm:n alumiiniprofiilirungolle ja -paneeleille tuotepiirustusten mukaisesti.

Koneistussisältö voi sisältää:

• CNC-aukot
• Poraus
• Napauttamalla
• Asennusreikien työstö
• Liitäntäreikien työstö
• Paneelin erikoismuotoiset reiät
• Vastaporaus / upotusreiät
• Logon ja merkintöjen koneistus
• Muu rakennetyöstö

Koneistuspitoisuus määräytyy tuotepiirustusten ja rakennevaatimusten mukaan.

Tuotantoprosessi

Asiakas toimittaa tuotepiirustukset tai mittavaatimukset

↓

Vahvista kiinteä korkeus 42,5 mm

↓

Vahvista pituus, leveys ja upotettu asennustila

↓

Vahvista piirilevyn ja sisäisten komponenttien asettelu

↓

Alumiiniprofiilien työstö

↓

Pituusleikkaus

↓

3-akselinen CNC-työstö

↓

Etu- ja takapaneelin työstö

↓

Pintakäsittely

↓

Mittojen ja ulkonäön tarkastus

↓

Alustan kokoonpano

↓

Valmiin tuotteen tarkastus

↓

Pakkaus ja toimitus

Tietoja Boyuanista

Yli 20 vuoden kokemus alumiinituotteiden valmistuksesta

Boyuan Hardware on harjoittanut alumiinituotteita ja niihin liittyvää koneistusta yli 20 vuoden ajan, ja tuotteet kattavat alumiiniprofiilirungot, alumiinikotelot ja CNC-koneistetut osat.

Noin 10 000 ㎡ Tuotantopaikka

Tehtaan tuotantoalue on noin 10 000 ㎡, ja se pystyy alumiinituotteiden työstöön, CNC-koneistukseen, poraukseen, kierteitykseen, pintakäsittelyyn, kokoonpanoon ja tarkastukseen.

Noin 300 sarjaa olemassa olevia muotteja

Noin 300 sarjaa olemassa olevia muotteja, jotka ovat käytettävissä erilaatuisten alumiiniprofiilituotteiden valmistukseen.

3-akselinen CNC-työstö

Tällä hetkellä 3-akselista CNC:tä käytetään pääasiassa alumiinituotteisiin ja runkoon liittyvään koneistukseen, porauksen viimeistelyyn, kierteitykseen, avaamiseen ja muihin prosesseihin asiakkaan piirustusten mukaan.

Workshop Show

FAQ

Q1. Onko tämän rungon korkeus kiinteä?

Kyllä. Tämän mallin korkeus on kiinteä 42,5 mm, kun taas pituutta ja leveyttä voidaan muokata.

Q2. Miksi tämä runko sopii sulautettuun asennukseen?

42,5 mm:n kiinteä korkeus tarjoaa suhteellisen kompaktin profiilin jättäen samalla enemmän sisätilaa piirilevyasennukselle, komponenteille ja asennusrakenteille. Pituus ja leveys voidaan myös säätää sopivaksi käytettävissä olevaan asennustilaan.

Q3. Voiko runkoa mukauttaa piirilevyni mukaan?

Kyllä. Pituus ja leveys voidaan mukauttaa piirilevyn mittojen, komponenttien sijoittelun ja asennusvaatimusten mukaan.

Q4. Onko kotelossa sisäinen PCB-paikka?

Kyllä. Alumiininen suulakepuristusrakenne sisältää sisäisen piirilevypaikan piirilevyn sijoittelua ja asennusta varten.

Q5. Voidaanko sisäisiä asennusrakenteita mukauttaa?

Kyllä. Sisäiset asennusurat ja niihin liittyvät koneistukset voidaan suunnitella tuotteen rakenteen mukaan.

Q6. Voidaanko etu- ja takapaneelit työstää?

Kyllä. Paneeleista voidaan CNC-työstää liitännät, asennusreiät, indikaattorit, painikkeet ja muut tarvittavat aukot.

Q7. Voidaanko alustaa käyttää lämpöä tuottaviin komponentteihin?

Alumiininen ekstruusiorakenne tarjoaa lämmönpoistoreitin. Tuotteille, joilla on erityisiä lämpövaatimuksia, todellinen lämmönpoistosuunnitelma tulee määrittää komponenttien tehon ja sijoittelun mukaan.

Q8. Mitä CNC-työstöominaisuuksia tarjoat?

Boyuan tarjoaa pääasiassa 3-akselista CNC-työstöä alumiinirungoille ja niihin liittyville komponenteille.
