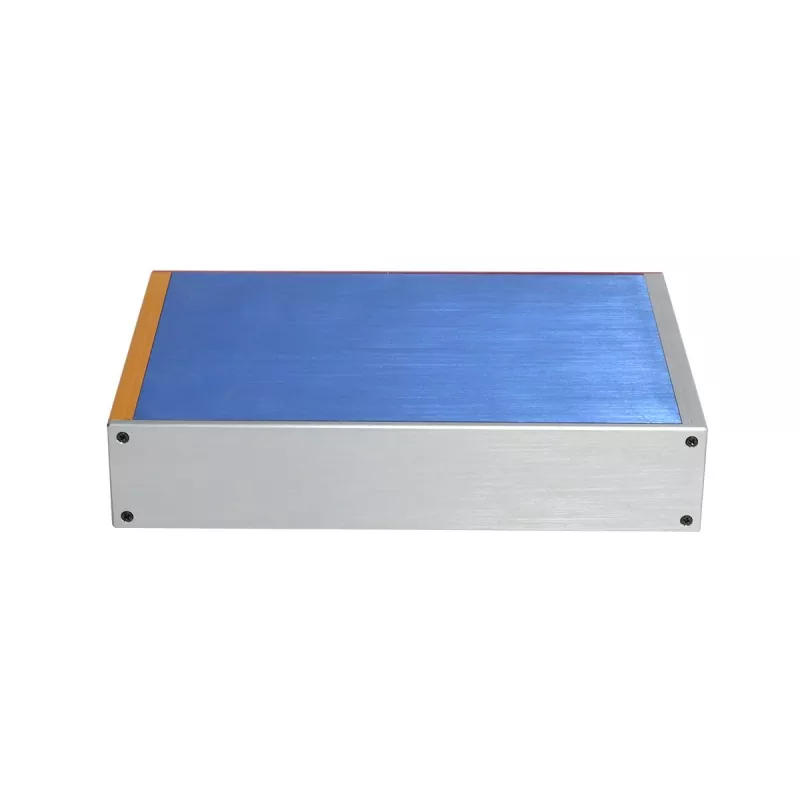

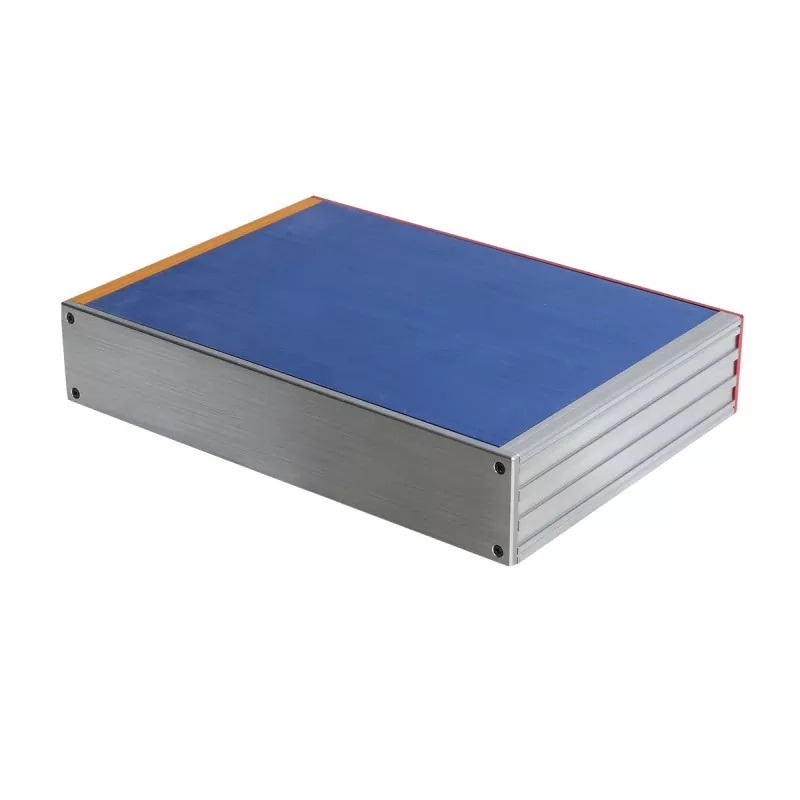

56 mm alumiininen mittauslaitteiden runko

Tämä 56 mm kiinteäkorkuinen alumiinipuristusrunko käyttää alumiiniprofiilirakennetta. Korkeus on kiinteä 56 mm, ja pituus ja leveys voidaan mukauttaa piirilevyn mittojen, sisäisten komponenttien sijoittelun ja instrumentin kokonaismittojen mukaan. 56 mm:n korkeus tarjoaa enemmän asennustilaa sisäisille elektronisille komponenteille kuin matalaprofiilinen runko, joten 56 mm:n alumiininen mittauslaitteiden runko sopii instrumenteille, joihin on integroitava piirilevyt, elektroniset moduulit, liitännät, virtalähteet ja sisäiset asennusrakenteet.

Tuotteen rakenne

Rakennelogiikka

56 mm kiinteä korkeus → pituuden ja leveyden räätälöinti → PCB-korttipaikat → sisäiset asennusurat → lämmönpoistorakenne → etu- ja takapaneelin CNC-työstö → koko kokoonpano

Suunnittelun edut

1. 56 mm kiinteä korkeus, sopii instrumenttilaitteiden sisäiseen sijoitteluun

Matalaprofiiliseen runkoon verrattuna 56 mm:n korkeus tarjoaa enemmän pystysuoraa tilaa ja siihen mahtuu useampia elektronisia komponentteja.

Instrumenteille, joiden on asennettava samanaikaisesti piirilevyt, elektroniset moduulit, liitännät ja sisäiset tukirakenteet, se voi vähentää rungon korkeuden rajoituksia sisäisessä sijoittelussa.

2. Mukautettava pituus ja leveys, mukautuva eri instrumenttikokoihin

Vaikka tuotteen korkeus on kiinteä 56 mm, pituus ja leveys voidaan räätälöidä tietyn laitteen mukaan.

Lopullinen rungon pituus ja leveys voidaan määrittää seuraavasti:

· piirilevyn mitat

· Sisäisten moduulien määrä

· Liitännän asettelu

· Virtamoduulit

· Soittimen kokonaismitat

· Sisäinen asennustila

Siksi se soveltuu erikokoisille elektronisille laitteille ja mittauslaitteille.

3. PCB-korttipaikat kätevään piirilevyn sijoitteluun

Rungon sisäpuolella on PCB-korttipaikat, joita voidaan käyttää piirilevyjen sijoitteluun ja asennukseen.

Instrumenttituotteissa sisäisen piirilevyn on yleensä säilytettävä suhteellisen vakaa asento liitäntöjen, ohjauspiirien ja muiden moduulien kanssa, ja korttipaikat voivat auttaa saavuttamaan rakenteellisen sijoituksen.

4. Sisäiset asennusurat helpottavat modulaarista asettelua

Sisäisiä kiinnitysuria voidaan käyttää asentamaan:

· Elektroniset moduulit

· PCB:t

· Suluissa

· Kiinnitysosat

· Muut sisäiset rakenneosat

56 mm:n korkeus yhdistettynä asennusuriin voi tarjota joustavampaa asettelutilaa sisäisille komponenteille.

5. Alumiiniprofiilirakenne tarjoaa vakaan tuen ja lämmönpoistoreitin

The aluminum profile as the chassis main body can provide structural protection and a mounting base for internal electronic components.

Samaan aikaan alumiinilla on hyvä lämmönjohtavuus, ja yhdistettynä profiilirakenteeseen 56 mm:n alumiininen mittauslaitteiden runko voi tarjota tietyn lämmönpoistopolun laitteille.

Erityisiä lämpösuunnitteluvaatimuksia varten tarvitaan lisämäärityksiä elektronisten komponenttien tehon ja sisäisen layoutin mukaan.

6. Etu- ja takapaneelit, jotka sopivat instrumenttien käyttöliittymäasetteluun

Mittarilaitteet vaativat yleensä useita ulkoisia liitäntöjä, joten etu- ja takapaneelit voidaan CNC-työstää todellisten toimintojen mukaan.

Koneistettava:

· Virtaliitännät

· USB-liitännät

· Viestintärajapinnat

· Tietojen käyttöliittymät

· Ohjavaloreiät

· Painikkeiden reiät

· Asennusreiät

· Muut erikoismuotoiset reiät

Tekniset tiedot

Miksi valita 56 mm korkeus?

56 mm korkeus sopii paremmin elektronisiin laitteisiin, joissa on suhteellisen monimutkaiset sisäiset rakenteet.

Kun laitteen sisätilat on otettava huomioon samanaikaisesti:

Piirilevy + komponentit + liitännät + virtalähde + asennusrakenteet + liitäntäkaapelit

matalaprofiilinen runko voi rajoittaa sisäistä asettelua.

56 mm:n kiinteä korkeus voi tarjota enemmän sisätilaa, samalla kun se ohjaa laitteen kokonaismittoja mukautetun pituuden ja leveyden avulla.

Instrumenttituotteissa tällä rakenteella voidaan saavuttaa tasapaino sisäisen tilan, laitteiden mittojen ja rakenteellisen suojauksen välillä.

Sovellettavat kentät

Tätä mallia suositellaan keskittymään instrumentteihin, testaukseen, mittaukseen ja elektronisiin laitteisiin.

1. Sähköiset mittauslaitteet

Soveltuu mittalaitteisiin, joihin on asennettava piirilevyjä, tietoliitäntöjä ja sisäisiä elektroniikkamoduuleja.

Etu- ja takapaneelit voidaan työstää testiliitäntöjen, teholiitäntöjen, merkkivalojen ja muiden vaatimusten mukaisesti.

2. Testauslaitteet

Sopii joihinkin testimoduuleihin ja elektronisiin testauslaitteisiin, jotka vaativat itsenäisen runkorakenteen.

56 mm:n korkeus voi tarjota suhteellisen runsaasti asennustilaa sisäisille piireille ja moduuleille.

3. Tiedonhankintavälineet

Laitteissa, joissa on integroitava tiedonkeruupiirejä, tietoliikenneliitäntöjä ja tehomoduuleja, rungon pituus ja leveys voidaan räätälöidä piirilevyn mittojen mukaan.

4. Signaalinkäsittely- ja muunnoslaitteet

Sopii elektronisiin laitteisiin, joihin on asennettava piirilevyjä, signaaliliitäntöjä ja sisäisiä prosessointimoduuleja.

Sisäisiä korttipaikkoja voidaan käyttää piirilevyjen sijoitteluun ja asennusurat tukevat muiden sisäisten rakenneosien kiinnitystä.

5. Pöytälaitteiden laitteet

Pienille elektronisille instrumenteille, jotka on sijoitettava laboratorioihin, työpenkkeihin tai laitepöytiin, 56 mm:n korkeus voi tarjota suhteellisen runsaasti sisäistä asennustilaa pitäen samalla koko rakenteen kompaktina.

On suositeltavaa käyttää virallisissa verkkosivustojen julkaisuissa sovellusohjeita, kuten "instrumentit, testaus, tiedonkeruu, signaalinkäsittely" tiettyjen alojen, kuten "lääketieteelliset instrumentit" tai "sotilaalliset instrumentit", jotka edellyttävät alan lisäpätevyyttä tai -varmennusta.

Muokattavat tuotteet

Tuotantoprosessi

Asiakas toimittaa tuotepiirustukset tai mittavaatimukset

↓

Vahvista 56 mm kiinteä korkeus

↓

Vahvista pituus, leveys ja sisäinen asettelu

↓

Vahvista piirilevy, liitännät ja sisäiset komponentit

↓

Alumiiniprofiilien työstö

↓

Pituusleikkaus

↓

3-akselinen CNC-työstö

↓

Etu- ja takapaneelin työstö

↓

Pintakäsittely

↓

Mittojen ja ulkonäön tarkastus

↓

Alustan kokoonpano

↓

Valmiin tuotteen tarkastus

↓

Workshop Show

Pakkaus ja toimitus

Laaduntarkastus

Tuotevaatimusten mukaan voidaan suorittaa seuraavat:

· Profiilin ulkoasun tarkastus

· Pituusmittojen tarkastus

· CNC-koneistuksen mittatarkastus

· Reiän sijainnin tarkastus

· Kierteen tarkastus

· Paneelin mittojen ja ulkonäön tarkastus

· Pintakäsittelyn ulkonäön tarkastus

· Kokoonpanon tarkastus

· Tuotteen ulkonäön tarkastus on valmis

Tuotteille, joilla on selkeät mittatoleranssivaatimukset, tarkastus voidaan suorittaa asiakkaan piirustusten ja teknisten vaatimusten mukaisesti.

FAQ

Q1. Onko tämän instrumentin rungon korkeus kiinteä?

Kyllä. Tämän mallin korkeus on kiinteä 56 mm, kun taas pituus ja leveys voidaan mukauttaa.

Q2. Voidaanko alusta räätälöidä eri instrumenteille?

Kyllä. Pituus ja leveys voidaan räätälöidä piirilevyn mittojen, sisäisten komponenttien, liitännän asettelun ja laitteen kokonaiskoon mukaan.

Q3. Onko kotelossa sisäinen PCB-paikka?

Kyllä. Alumiininen suulakepuristusrakenne sisältää sisäisen piirilevypaikan piirilevyn sijoittelua ja asennusta varten.

Q4. Voidaanko sisäisiä moduuleja asentaa rungon sisään?

Kyllä. Sisäisiä asennusuria voidaan käyttää piirilevyjen, elektroniikkamoduulien, kannakkeiden ja muiden rakenneosien asentamiseen.

Q5. Voidaanko etu- ja takapaneelit mukauttaa?

Kyllä. Paneelit voidaan CNC-työstää tarvittavien liitäntöjen, painikkeiden, indikaattoreiden, asennusreikien ja muiden aukkojen mukaan.

Q6. Hajottaako alumiinirunko lämpöä?

Alumiininen ekstruusiorakenne tarjoaa lämmönpoistoreitin. Erityisiä lämpövaatimuksia varten suunnittelu tulee arvioida komponenttien tehon ja sisäisen layoutin mukaan.

Q7. Voiko rungon väriä mukauttaa?

Kyllä. Pintakäsittely ja väri voidaan räätälöidä tuotevaatimusten mukaan.

Q8. Mitä CNC-työstöominaisuuksia tarjoat?

Boyuan tarjoaa pääasiassa 3-akselista CNC-työstöä alumiinisen instrumentin rungolle ja niihin liittyville komponenteille.
