35 mm:n kompakti alumiinipuristusrunko elektronisiin sovelluksiin

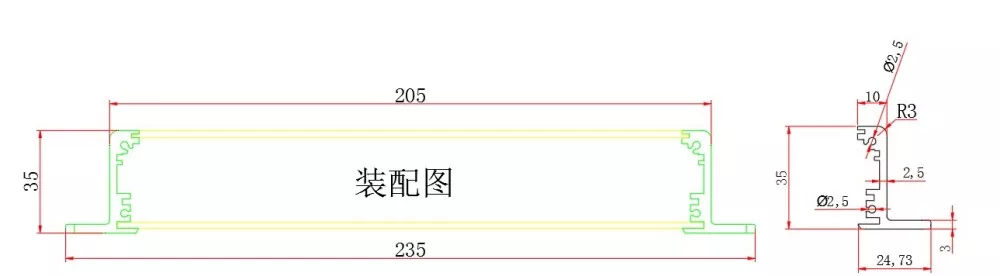

Tämä 35 mm:n kompakti alumiinipuristusrunko elektronisiin sovelluksiin käyttää alumiiniprofiilirakennetta. Korkeus on kiinteä 35 mm, ja pituus ja leveys voidaan räätälöidä piirilevyn mittojen, sisäisten komponenttien sijoittelun ja laitteiden asennusvaatimusten mukaan.

Rungon sisäpuolella on PCB-korttipaikat ja asennusurat, joita käytetään piirilevyjen sijoitteluun sekä sisäisten elektroniikkamoduulien ja rakenneosien asennukseen. Samaan aikaan alumiiniprofiilirakenteella on tietty lämmönpoistokyky, joka täyttää pienten elektronisten laitteiden rakenteelliset tuki- ja lämmönpoistotarpeet.

Kompakti 35 mm:n korkeus soveltuu elektronisille laitteille, joiden on säädettävä laitteen kokonaisäänenvoimakkuutta vaatien silti tietyn määrän sisäistä asennustilaa. Räätälöimällä rungon pituutta ja leveyttä rungon mitat voidaan sovittaa paremmin varsinaiseen piirilevyyn ja sisäisten komponenttien layoutiin.

Tuotteen rakenne

Rakennelogiikka

35 mm kiinteä korkeus → pituuden ja leveyden räätälöinti → PCB-korttipaikat → sisäiset asennusurat → lämmönpoistorakenne → etu- ja takapaneelin työstö → rungon kokoonpano

Keskeiset edut

1. 35 mm kiinteä korkeus, tasapainottaa kompakteja mittoja ja sisätilaa

35 mm:n korkeus säilyttää suhteellisen kompaktin laiteprofiilin, samalla kun se tarjoaa enemmän kohtuullista asennustilaa piirilevyille ja sisäisille elektronisille komponenteille kuin erittäin matala kotelo.

Sopii tuotteille, joilla on vaatimuksia laitteen kokonaismitoista ja jotka tarvitsevat edelleen tietyn komponenttiasettelutilan sisäisesti.

2. Length and Width Customizable to Actual Equipment

Tämän tuotteen ydinominaisuus ei ole kiinteä pituus- ja leveysmitta, vaan pikemminkin:

Kiinteä 35 mm korkeus + mukautettava pituus + mukautettava leveys.

Alustan pituus ja leveys voidaan määrittää seuraavien tekijöiden mukaan:

• Piirilevyn mitat
• Komponenttien asettelu
• Käyttöliittymän paikat
• Sisäisten moduulien lukumäärä
• Asennusmenetelmä
• Laitteen yleismittavaatimukset

Näin vältytään sisäisen tilan hukkaamiselta tavalliseen runkoon.

3. Sisäänrakennetut PCB-korttipaikat

Rungon sisäpuolella on PCB-korttipaikat, joita voidaan käyttää piirilevyn sijoitteluun ja asennukseen.

Elektroniikkatuotteissa, joissa piirilevy on integroitava suoraan alumiiniprofiilirunkoon, korttipaikat auttavat määrittämään piirilevyn sijainnin ja vähentävät lisäkiinnitysrakenteiden tarvetta.

4. Sisäiset asennusurat tukevat joustavaa asettelua

Sisäisiä asennusuria voidaan käyttää erilaisten sisäisten rakenneosien kiinnittämiseen.

Tuotesuunnittelun mukaan sisäinen asettelu voidaan tehdä piirilevyn, elektroniikkamoduulien ja muiden komponenttien ympärille, jolloin rajoitettu 35 mm:n korkeustila voidaan hyödyntää järkevämmin.

5. Alumiiniprofiilirakenne tasapainottaa tuen ja lämmönpoiston

Alumiiniprofiilirunko voi tarjota vakaan alustarakenteen, kun taas alumiinilla itsessään on hyvä lämmönjohtavuus.

Pienille elektronisille laitteille lämmönpoistosuunnittelu voidaan tehdä yhdessä profiilirakenteen ja sisäisten komponenttien sijoittelun kanssa.

6. Etu- ja takapaneelit koneistettavissa laiteliitäntöjen mukaan

Etu- ja takapaneelit voidaan CNC-työstää todellisen laiterakenteen mukaan, esim.

• Virtaliitäntäreiät
• USB-liitännän reiät
• Tiedonsiirtorajapinnan reikiä
• Merkkivaloreiät
• Napin reikiä
• Asennusreiät
• Muut erikoismuotoiset reiät

Tämä mahdollistaa sen, että runko sopii tiettyjen elektronisten laitteiden käyttöliittymäasetteluun.

Tekniset tiedot

Miksi valita 35 mm kiinteä korkeus?

Elektronisten laitteiden rungossa pienempi ei aina ole parempi.

Jos runko on liian matala, se voi rajoittaa:

• PCB-asettelu
• Komponenttien korkeus
• Liitäntäasennus
• Sisäinen rakennesuunnittelu
• Lämmönpoistotila

35 mm:n korkeus pitää laitteen kompaktina samalla kun se tarjoaa enemmän tilaa sisäisille piirilevyille ja elektronisille komponenteille kuin erittäin matalat rakenteet.

Samanaikaisesti pituus ja leveys voidaan räätälöidä itsenäisesti, joten alusta voidaan suunnitella todellisten piirilevyjen mittojen mukaan sen sijaan, että piirilevy mukautuisi kiinteään koteloon.

Sovellettavat kentät

Tätä 35 mm:n kompaktia alumiinipuristusrunkoa elektronisiin sovelluksiin suositellaan keskittymään pieniin, kompakteihin elektronisiin laitteisiin, jotka vaativat tietyn määrän sisätilaa, sen sijaan, että se kattaisi laajasti kaikki teollisuuslaitteet.

1. Pienet ohjausmoduulit

Soveltuu pienille ohjausmoduuleille, joiden on integroitava piirilevyt, ohjauspiirit ja liitännät itsenäiseen koteloon.

35 mm:n korkeus voi vähentää laitteen viemää kokonaistilaa, kun taas mukautettu pituus ja leveys vastaavat sisäistä piirilevyä.

2. Tiedonhankinta- ja signaalinkäsittelymoduulit

Laitteissa, joihin on asennettava piirilevyjä, liitäntöjä ja tietojenkäsittelypiirejä, sisäisiä korttipaikkoja voidaan käyttää piirilevyjen sijoitteluun ja rajapintojen asettelu voidaan viimeistellä mukautettujen paneelien avulla.

3. Viestintäliitäntälaitteet

Soveltuu pieniin viestintä-, signaalinmuunto- ja liitännän laajennuslaitteisiin.

Rungon pituutta ja leveyttä voidaan säätää liitäntöjen määrän, piirilevyn mittojen ja asennustilan mukaan.

4. Sulautetut elektroniset moduulit

Soveltuu elektronisille moduuleille, jotka on asennettava muiden laitteiden sisään, ohjauskaappiin tai rajoitettuihin asennustiloihin.

Kompakti rakenne voi auttaa hallitsemaan laitteen viemää tilaa säilyttäen samalla tarvittavan sisäisen asennustilan.

5. IoT ja älykkäät elektroniset laitteet

Pienille IoT-elektronisille laitteille, joihin on integroitava piirilevyjä, viestintämoduuleja, virtalähteitä ja ulkoisia liitäntöjä, 35 mm:n kiinteä korkeus voi saavuttaa tasapainon laitteen mittojen ja sisäisen asettelun välillä.

Muokattavat tuotteet

3-akselinen CNC-työstö

35 mm:n alumiiniprofiilirungossa profiilin ja paneelien myöhempi tarkkuustyöstö voidaan suorittaa 3-akselisella CNC-työstyksellä.

Koneistussisältö voi sisältää:

• CNC-aukot
• Poraus
• Napauttamalla
• Asennusreikien työstö
• Liitäntäreikien työstö
• Paneelin erikoismuotoiset reiät
• Vastaporaus / upotusreiät
• Logon ja merkintöjen koneistus
• Muut piirustusten edellyttämät rakennetyöstöt

Varsinaiset työstökohteet määräytyvät tuotepiirustusten ja rakenteen mukaan.

Workshop Show

Laaduntarkastus

Tuotevaatimusten mukaan voidaan suorittaa seuraavat:

• Profiilin ulkonäön tarkastus
• Pituusmittojen tarkastus
• CNC-koneistuksen mittatarkastus
• Reiän sijainnin tarkastus
• Langan tarkastus
• Paneelin mittojen ja ulkonäön tarkastus
• Pintakäsittelyn ulkonäön tarkastus
• Kokoonpanon tarkastus
• Valmiin tuotteen ulkonäön tarkastus

Tuotteille, joilla on selkeät mittatoleranssivaatimukset, tarkastus voidaan suorittaa asiakkaan piirustusten ja teknisten vaatimusten mukaisesti.
